XCSM3916L5

产品分类: 限位开关
产品描述: Telemecanique Sensors, XCSM系列 互锁开关, 杠杆式, 防水行程开关, Zamak锌合金外壳
供应商型号: 1951768
供应商: 海外现货
标准整包数: 1

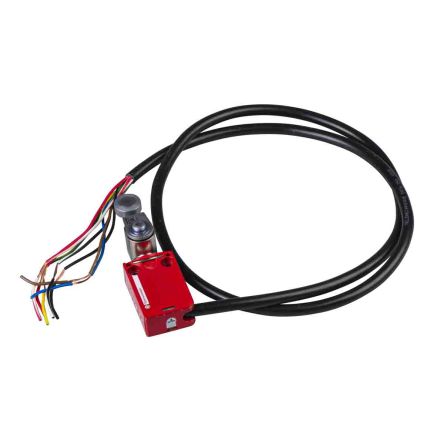

TELEMECANIQUE SENSORS 限位开关 XCSM3916L5

XCSM3916L5概述


    产品简介


    XCSM3916L5 安全限位开关
    XCSM3916L5 是一款由施耐德电气制造的安全限位开关,属于施耐德的Preventa安全检测系列。这款限位开关设计用于需要高度可靠性的工业应用场景,具有金属外壳和旋转操作头。它具备三个触点(2个常闭+1个常开),并通过一个5米长的电缆进行电气连接,适合于各种环境下的应用。

    技术参数


    - 电气特性
    - 触点类型与组合: 2个常闭(NC)+ 1个常开(NO)
    - 触点操作方式: 拍合动作
    - 触点代码标识: R300, DC-13 (Ue = 250 V, Ie = 0.1 A) 符合EN/IEC 60947-5-1附录A;B300, AC-15 (Ue = 240 V, Ie = 1.5 A) 符合EN/IEC 60947-5-1附录A
    - 绝缘电压 (Ui): 300 V 符合CSA C22.2 No 14;400 V (污染程度: 3) 符合IEC 60947-5-1;300 V 符合UL 508
    - 额定脉冲耐受电压 (Uimp): 4 kV 符合IEC 60947-1 和 IEC 60664
    - 终端间的电阻: <= 25 MΩ 符合IEC 60255-7类别3
    - 短路保护: 6 A 熔断器 gG (gl)
    - 机械特性
    - 重复精度: 0.05 mm 在触发点
    - 机械耐用性: 10000000次
    - 最小触发扭矩: 4.42 lbf.in (0.5 N.m)
    - 最小触发速度: 0.01 m/min
    - 最大触发速度: 4.92 ft/s (1.5 m/s)
    - 重量: 0.46 lb (0.21 kg)

    - 环境特性
    - 工作温度范围: -13°F...158°F (-25°C...70°C)
    - 存储温度范围: -40°F...158°F (-40°C...70°C)
    - 振动抵抗: 5 gn (f = 10...500 Hz) 符合IEC 60068-2-6
    - 冲击抵抗: 25 gn持续18 ms 符合IEC 60068-2-27

    产品特点和优势


    - 高可靠性:XCSM3916L5 具有高达10000000次的机械耐用性,可以确保长期稳定运行。
    - 多重安全认证:通过了EN/IEC 60947-5-1,EN 1088,UL 508和CSA C22.2 No 14等多种标准的认证,保证了其在不同国家和地区市场的合规性。
    - 环境适应性强:具备IP67/IP68防护等级,能够抵御恶劣环境,适用于各种工业环境中的安装使用。

    应用案例和使用建议


    应用案例:XCSM3916L5 通常用于自动化设备、输送系统、包装机械和其他需要精准控制和安全保障的场合。例如,在自动化生产线中,当设备出现异常情况时,XCSM3916L5 可以及时触发安全机制,停止设备运行以避免潜在事故的发生。
    使用建议:安装前请仔细检查电缆和接线是否有损坏,并确保正确接地。在使用过程中定期检查机械部件,保持润滑,避免因磨损导致的安全隐患。

    兼容性和支持


    - 兼容性:XCSM3916L5 与市面上常见的工业自动化设备及控制系统兼容,可用于多种应用场景。
    - 支持服务:施耐德电气为该产品提供全面的技术支持和售后服务,包括安装指导、故障排查、维修保养等服务。

    常见问题与解决方案


    - Q: XCSM3916L5 不能正常触发怎么办?
    - A: 检查电源供应是否正常,确认电缆连接无误;如果电源和连接都没有问题,则可能是内部电路故障,建议联系专业技术人员进行检修。

    - Q: 触点接触不良如何处理?
    - A: 清理触点表面氧化物或积尘,保持清洁干燥;如仍然无法解决问题,可能需要更换新的触点组件。

    - Q: 设备振动较大时,限位开关容易损坏如何预防?
    - A: 在安装时使用减震垫或者固定支架减少设备振动对限位开关的影响;也可以选择具有更高抗振等级的产品。

    总结和推荐


    总体而言,XCSM3916L5是一款功能强大且应用广泛的高性能安全限位开关。其高可靠性和广泛的应用认证使其成为众多工业应用的理想选择。虽然价格相对较高,但从长远来看,其卓越的安全性能和持久耐用性将为客户带来更高的投资回报率。因此,对于需要高性能安全限位开关的项目,我们强烈推荐使用XCSM3916L5。

XCSM3916L5参数

参数
开关配置 -
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 10000000Cycles
最小行程 -
操作力 -
开关功能 3P
长*宽*高 30mm*34mm*94mm

XCSM3916L5厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCSM3916L5数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCSM3916L5 XCSM3916L5数据手册

XCSM3916L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
