XCSM4116L5

产品分类: 限位开关
产品描述: Telemecanique Sensors, XCSM系列 互锁开关, 杠杆式, 防水行程开关, Zamak锌合金外壳
供应商型号: 1951770
供应商: 欧时
标准整包数: 1

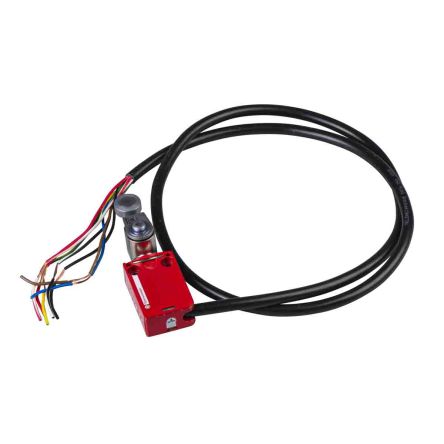

TELEMECANIQUE SENSORS 限位开关 XCSM4116L5

XCSM4116L5概述


    产品简介


    安全限位开关XCSM4116L5
    本产品属于施耐德电气生产的安全限位开关系列,型号为XCSM4116L5。它主要用于工业自动化控制和安全防护领域,广泛应用于机械制造、电梯、机器人等需要高精度控制的场景。该开关具有双常闭(NC)和双常开(NO)的触点配置,可通过电缆进行电气连接,确保在各种复杂的环境下稳定运行。

    技术参数


    电气特性
    - 接触类型:1 NC + 1 NC + 1 NO + 1 NO
    - 触点操作:瞬动型
    - 额定绝缘电压:300 V(污染等级:3),400 V
    - 额定冲击耐受电压:4 kV
    - 防护电阻:≤25 MΩ
    - 短路保护:6 A 型熔丝
    性能参数
    - 切换方式:通过30°凸轮触发
    - 最小动作速度:0.01 m/min
    - 最大动作速度:4.92 ft/s (1.5 m/s)
    - 接触代码标识:R300, DC-13 (Ue = 250 V, Ie = 0.1 A),B300, AC-15 (Ue = 240 V, Ie = 1.5 A)
    - 正向断开扭矩:0.88 lbf.in (0.1 N.m)
    工作环境
    - 工作温度范围:-13°F 至 158°F (-25°C 至 70°C)
    - 存储温度范围:-40°F 至 158°F (-40°C 至 70°C)
    - 振动阻力:5 gn (f = 10...500 Hz)
    - 冲击阻力:25 gn (18 ms)
    - 防护等级:IP68,IP67,IP66;IK06

    产品特点和优势


    独特功能
    - 安全限位开关设计符合多项国际标准,如EN 1088、EN/IEC 60204-1、EN/IEC 60947-5-1等。
    - 具备高度可靠的机械耐用性,达到1000万次循环。
    - 提供多种接触类型选择,满足不同应用场景需求。
    - 轻松实现机械磨损和电弧灼伤后的正向断开保护。
    市场竞争力
    - 采用金属外壳设计,防护性能优越。
    - 兼容性良好,可与多种电气系统集成使用。
    - 简洁易用,无需复杂调试即可实现精准控制。

    应用案例和使用建议


    应用案例
    在自动化生产线中,该安全限位开关可用于检测设备状态并及时反馈异常情况,确保生产过程的安全性和可靠性。例如,在工业机器人中,可以用来监测机器人关节的位置,并根据检测结果做出相应调整以防止碰撞事故的发生。
    使用建议
    1. 在安装时应确保开关位置正确无误,以免影响正常工作。
    2. 对于频繁动作的场合,需定期检查机械部分是否磨损严重,以保障其性能稳定。
    3. 在潮湿或有腐蚀性气体的环境中使用时,注意做好防护措施。

    兼容性和支持


    该产品具备良好的兼容性,可与多种设备及控制系统无缝对接。厂商提供技术支持和售后服务,涵盖安装指导、故障排查等内容,确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    问题一:如何判断安全限位开关是否损坏?
    解决方案:检查设备能否正常响应限位开关的信号,若信号异常则可能存在损坏风险。可使用万用表测量接触电阻来进一步确认。
    问题二:如何正确安装安全限位开关?
    解决方案:按照产品手册中的说明进行安装,特别注意避免导线短路,并确保外壳接地良好以提高安全性。

    总结和推荐


    综上所述,XCSM4116L5 安全限位开关凭借其卓越的技术参数、可靠的性能表现以及广泛的应用领域,在众多同类产品中脱颖而出。无论是从耐用性、精确度还是整体设计来看,该产品都表现出色,完全符合工业自动化控制领域的高标准要求。因此,强烈推荐在需要高精度、高可靠性的应用场景中选用此款安全限位开关。

XCSM4116L5参数

参数
最小行程 -
操作力 -
开关功能 4P
开关配置 -
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 10000000Cycles
长*宽*高 30mm*34mm*94mm

XCSM4116L5厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCSM4116L5数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCSM4116L5 XCSM4116L5数据手册

XCSM4116L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 167.8259 ¥ 1418.1286
库存: 47
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1418.12
