XCKJ10513

产品分类: 限位开关
产品描述:
供应商型号: XCKJ10513
供应商: TME
标准整包数: 1

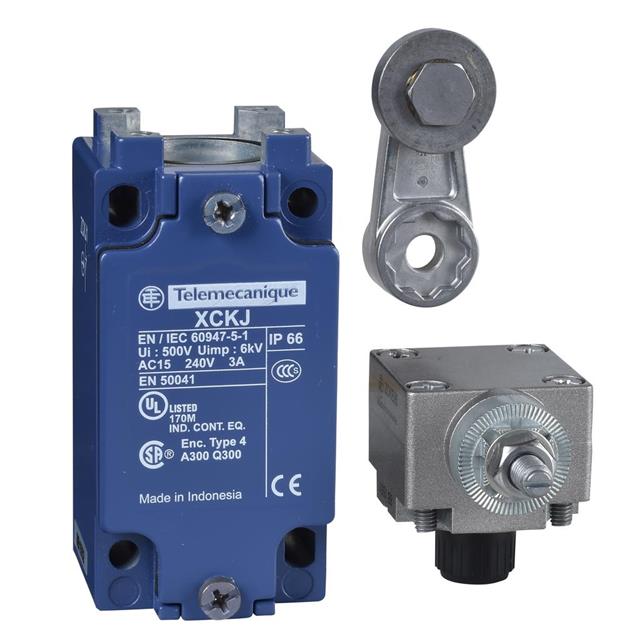

TELEMECANIQUE SENSORS 限位开关 XCKJ10513

XCKJ10513概述


    产品简介


    本文档提供的内容包含了产品性能的一般描述和技术特性。本手册并非用于确定特定用户应用场合的适用性和可靠性。任何用户或集成商有责任进行适当且完整的风险分析、评估和测试,以确保产品的相关具体应用或用途。施耐德电气工业有限公司及其任何关联公司或子公司不应对误用本文档中所含信息承担责任。
    本文档的产品数据表为型号XCKJ10513的限位开关。这是一种采用钢滚轮杠杆设计,具备1个常开(NO)和1个常闭(NC)触点的瞬动型限位开关,采用Pg13接头。该产品属于OsiSense XC系列的标准格式。限位开关是一种根据预设位置动作的机械式传感器,广泛应用于工业自动化、机械控制等领域。

    技术参数


    - 型号: XCKJ10513
    - 产品类型: 限位开关
    - 主体材料: 锌铝合金(Zamak)
    - 头材料: 锌铝合金(Zamak)
    - 操作方式: 金属弹簧复位滚轮杠杆
    - 触点配置: 1个常开(NO)+ 1个常闭(NC)
    - 触点操作方式: 瞬动式
    - 接触形式: Zb
    - 额定电压: 交流电240V/直流电250V
    - 额定电流: 交流电3A/直流电0.27A
    - 绝缘电压: 300V
    - 冲击电压: 6kV
    - 电寿命: 500万次(不同电压下的测试条件不同)
    - 机械寿命: 3000万次
    - 防护等级: IP66(防水防尘),IK07(抗冲击)
    - 温度范围: 操作:-25℃到70℃;存储:-40℃到70℃
    - 尺寸: 宽度40mm,高度77mm,深度44mm
    - 重量: 0.49kg

    产品特点和优势


    XCKJ10513限位开关具有多个显著特点和优势。首先,其采用金属滚轮杠杆操作方式,使操作更加稳定可靠。其次,瞬动式的触点设计使其能够快速响应并切换状态,非常适合需要频繁开关的应用场合。另外,该限位开关拥有高达3000万次的机械寿命和500万次的电寿命,表明其具有很高的耐用性和可靠性。最后,它具有良好的抗冲击和振动能力,符合IP66和IK07标准,能够在恶劣环境中长期运行。

    应用案例和使用建议


    该限位开关适合应用于需要精准位置控制的机械设备中,例如自动门、电梯、传送带等。通过调整滚轮杠杆的位置,可以精确地设定开关的动作点,从而实现对设备运动状态的有效控制。使用时需要注意确保电缆直径适配,并遵循制造商的安装指南,以避免由于不当安装导致的故障。

    兼容性和支持


    该限位开关采用了标准化的Pg13接头,这使得它易于与其他标准电缆连接。此外,施耐德电气提供了一系列的技术支持服务,包括安装指导、故障诊断等,帮助用户更好地使用和维护产品。如果需要进一步的技术支持,用户可以联系授权分销商Mouser Electronics。

    常见问题与解决方案


    - 问题1: 开关无法正常触发
    - 解决方案: 检查滚轮杠杆是否正确安装,确认动作点设置是否合适。

    - 问题2: 触点出现过热现象
    - 解决方案: 确认负载是否超过额定值,必要时可增加外部散热措施。
    - 问题3: 机械部件磨损严重
    - 解决方案: 根据制造商的建议定期检查和更换机械部件,延长使用寿命。

    总结和推荐


    XCKJ10513限位开关凭借其高可靠性、长寿命及适应多种恶劣环境的能力,在众多同类产品中脱颖而出。对于需要高精度位置控制的应用场合,这款限位开关无疑是理想的选择。总的来说,我们强烈推荐使用XCKJ10513限位开关,它能有效提升系统的稳定性和可靠性。

XCKJ10513参数

参数
包装方式 盒装

XCKJ10513厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKJ10513数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKJ10513 XCKJ10513数据手册
