XCKP2521G11

产品分类: 限位开关
产品描述:
供应商型号: 8148608
供应商: 欧时
标准整包数: 1

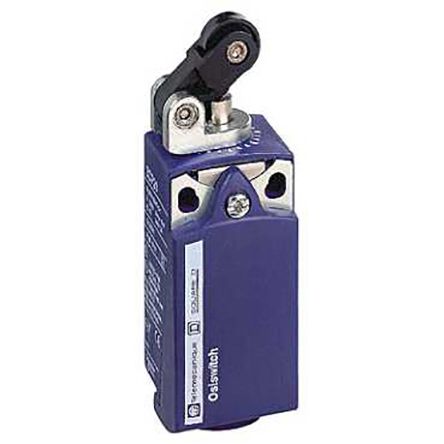

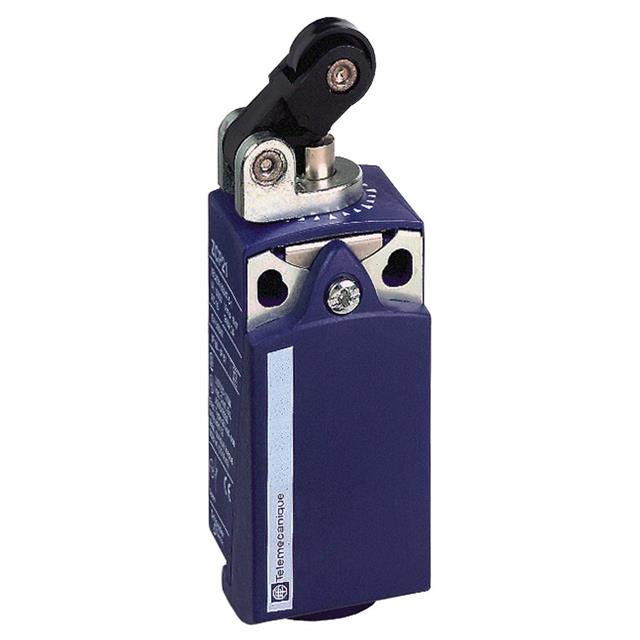

TELEMECANIQUE SENSORS 限位开关 XCKP2521G11

XCKP2521G11概述

    XCKP2521G11 限位开关技术手册

    1. 产品简介


    XCKP2521G11是一款由Telemecanique生产的限位开关,属于XC标准系列,适用于各种自动化控制系统。它采用塑料滚轮杠杆结构,能够在水平方向进行操作。这款限位开关具有1个常闭(NC)和1个常开(NO)触点,响应速度慢,接口尺寸为Pg11。广泛应用于工业控制、机械自动化等领域。

    2. 技术参数


    - 类型:限位开关
    - 传感器设计:紧凑型,符合EN 50047标准
    - 操作头运动:直线
    - 操作头类型:弹簧复位滚轮杠杆推杆,热塑材料
    - 接近方式:单向侧向接近
    - 触点类型:1 NC + 1 NO
    - 触点动作:慢断,断开先于接通
    - 电气连接:螺丝压接端子,支持1 x 0.5到2 x 2.5 mm²的电缆
    - 接触绝缘形式:Zb
    - 最小正开度力:18 N
    - 触发最小力:6 N
    - 最大动作速度:3.28 ft/s (1 m/s)
    - 重复精度:±0.1 mm,100万次操作周期内
    - 额定绝缘电压:300 VUL 508, 500 V 3) IEC 60947-1, 300 VCSA C22.2 No 14
    - 耐短路能力:10 A保险丝gG
    - 电寿命:500万次循环,DC-13,120 V,4 W
    - 机械寿命:1500万次循环
    - 防护等级:IP66/IP67
    - 冲击防护:50 gn,11 ms
    - 振动防护:25 gn,10…500 Hz
    - 电气冲击防护:6 kV
    - 工作温度范围:-13…158 °F (-25…70 °C),存储温度范围:-40…158 °F (-40…70 °C)

    3. 产品特点和优势


    XCKP2521G11具备以下独特功能和优势:
    - 高可靠性:经过500万次电寿命测试,确保长期稳定运行。
    - 高精度:重复精度达到±0.1 mm,满足精密控制需求。
    - 耐用性强:机械寿命高达1500万次,适合严苛工业环境。
    - 多种防护等级:IP66/IP67,保证在恶劣环境下的正常使用。
    - 广泛的认证:获得CE、CSA、UL等多项国际认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    XCKP2521G11可用于多种工业自动化场景,例如:
    - 自动门控制:通过检测门的位置,控制门的开关。
    - 机械设备:用于监测设备的状态,确保安全操作。
    - 流水线控制:用于监测生产线上物品的位置和状态。
    使用建议:
    - 安装位置选择:根据应用环境选择合适的安装位置,避免受到强烈震动或撞击。
    - 接线方式:按照提供的接线图正确连接电缆,确保良好的电气接触。
    - 定期检查:建议定期检查限位开关的工作状态,确保其正常运行。

    5. 兼容性和支持


    XCKP2521G11具有广泛的兼容性,可以与多种电子元器件和控制系统配合使用。制造商提供全面的技术支持,包括安装指南、维修服务和培训课程。用户可以通过官方渠道获取相关资料和支持。

    6. 常见问题与解决方案


    1. 问题:限位开关无法正常动作。
    - 解决方案:检查安装位置是否合适,确保没有外部干扰;确认接线是否正确无误。
    2. 问题:限位开关出现误动作。
    - 解决方案:检查周围环境是否有强烈震动或磁场干扰,必要时增加防震措施。
    3. 问题:限位开关使用寿命较短。
    - 解决方案:确认是否超过额定负载运行,避免频繁超负荷使用。

    7. 总结和推荐


    XCKP2521G11限位开关凭借其高可靠性、长寿命和优异的防护性能,在工业自动化领域表现出色。它适用于多种应用场景,具备较高的性价比。强烈推荐在各类自动化系统中使用这款限位开关,以提高系统的可靠性和安全性。

XCKP2521G11参数

参数
包装方式 盒装

XCKP2521G11厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKP2521G11数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKP2521G11 XCKP2521G11数据手册

XCKP2521G11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.3764 ¥ 636.9303
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 636.93
