XCSM3902L5

产品分类: 限位开关
产品描述:
供应商型号: 4793043
供应商: 欧时
标准整包数: 1

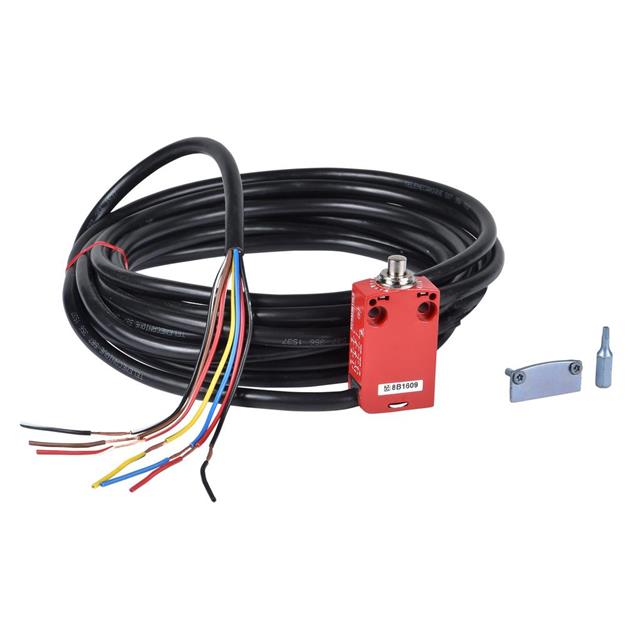

TELEMECANIQUE SENSORS 限位开关 XCSM3902L5

XCSM3902L5概述

    XCSM 安全限位开关产品技术手册

    产品简介


    XCSM 系列安全限位开关是一种微型金属滚轮拨杆式安全限位开关。其主要功能是在检测到异常情况时,通过预设的动作机制,将信号反馈给控制系统,从而保护机器和操作员的安全。这种开关适用于工业自动化设备、生产线以及需要高安全标准的应用场合。

    技术参数


    - 产品类型:安全限位开关
    - 材料:金属
    - 头型:滚轮拨杆头
    - 防护技术:塑料保护盖,由五角螺丝帽安全螺钉固定
    - 接触方式:侧向接触
    - 触点类型:1个常闭 + 1个常开 + 1个常闭
    - 接触动作:瞬时动作
    - 电气连接:预接线电缆
    - 电缆长度:5米
    - 电缆组成:7×0.5mm²
    - 动作触发:通过30°凸轮触发
    - 安装方式:通过外壳固定
    - 极数:3极
    - 正开断:带常闭触点
    - 机械耐久性:1000万次循环
    - 触发最小力:7N
    - 正开断最小力:35N
    - 最小动作速度:0.01m/min
    - 最大动作速度:0.5m/s
    - 接触代码:B300, AC-15 (Ue=240V, Ie=1.5A),符合EN/IEC 60947-5-1标准
    - 绝缘电压额定值:400V(污染等级:3),符合IEC 60947-5-1标准
    - 冲击耐受电压:4kV,符合IEC 60664和IEC 60947-1标准
    - 终端间电阻:<= 25MΩ,符合IEC 60255-7类别3
    - 短路保护:6A熔断丝型gG(gl)
    - 重复精度:0.05mm在触发点
    - 环境温度:工作范围:-25°C 到 70°C;储存范围:-40°C 到 70°C
    - 振动抵抗力:5gn(f=10...500Hz),符合IEC 60068-2-6标准
    - 冲击抵抗力:25gn持续18ms,符合IEC 60068-2-27标准
    - 防电击等级:I类,符合IEC 6140和NF C 20-030标准
    - 防护等级:IP68、IP66、IP67,符合IEC 60529标准
    - 防撞击等级:IK06,符合EN 50102标准
    - 安全级别:可达到PL=e和SIL3,符合EN/ISO 13849-1和IEC 61508标准
    - 安全可靠性数据:B10d=5000万(使用寿命20年,以机械磨损或接触磨损为限)

    产品特点和优势


    1. 多功能性:提供1个常闭和1个常开触点,适合多种控制需求。
    2. 高安全性:采用侧向滚轮拨杆设计,确保更高的安全性。
    3. 优异的耐用性:机械耐久性高达1000万次循环,使用寿命长。
    4. 良好的环境适应性:能够在极端环境条件下稳定工作。
    5. 符合多项认证:通过多项国际标准认证,确保质量和安全性能。

    应用案例和使用建议


    应用案例:
    - 在工业自动化生产线中,用于紧急停止装置,防止机械故障造成的伤害。
    - 在食品加工设备中,作为安全门关闭检测装置,确保操作员安全。

    使用建议:
    - 在安装时,确保滚轮拨杆能够正确触发,避免误动作或漏动作。
    - 为了提高可靠性,建议定期检查连接线路的完整性。
    - 在恶劣环境中使用时,定期进行清洁和维护,确保长期稳定性。

    兼容性和支持


    - 兼容性:与同类产品和其他控制系统具有良好的兼容性,方便集成。
    - 支持:Schneider Electric提供全面的技术支持和维护服务,包括安装指导、故障排除和技术培训。

    常见问题与解决方案


    - 问题1:触发点重复精度不足。
    - 解决方案:检查触发点设置是否正确,必要时调整触发点位置。
    - 问题2:设备无法正常关闭。
    - 解决方案:确认接线是否正确,检查电路是否存在短路或断路。
    - 问题3:接触电阻过高。
    - 解决方案:检查触点是否清洁,必要时更换触点。

    总结和推荐


    XCSM 安全限位开关以其出色的机械耐用性、良好的环境适应性和高度的安全性能,在各种工业应用场景中表现出色。其丰富的功能和可靠性使其成为高端工业设备的理想选择。因此,强烈推荐在需要高度安全性和可靠性的场合使用此产品。

XCSM3902L5参数

参数
包装方式 盒装

XCSM3902L5厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCSM3902L5数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCSM3902L5 XCSM3902L5数据手册

XCSM3902L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
