ZCMD21M12

产品分类: 限位开关
产品描述:
供应商型号: 4473799
供应商: 海外现货
标准整包数: 1

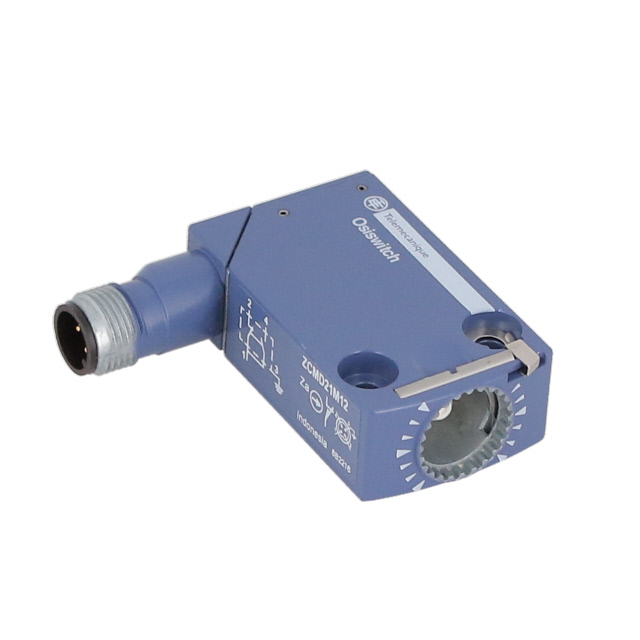

TELEMECANIQUE SENSORS 限位开关 ZCMD21M12

ZCMD21M12概述


    产品简介


    本技术手册介绍了OsipSense XC系列的产品——ZCMD21M12限位开关。这是一款微型固定式限位开关,主要适用于工业自动化设备中的位置检测应用。该产品通过银质触点实现快速响应的“咔嗒”动作,确保了稳定可靠的操作性能。主要特征包括其小巧的设计和广泛的工作温度范围,使其能够适应各种恶劣的工业环境。

    技术参数


    - 设计:微型固定式
    - 主体材料:锌合金压铸(Zamak)
    - 极数:双极
    - 接触类型和材质:单常开(1 C/O),银镀层
    - 接触隔离形式:ZA
    - 额定操作电流:0.1A,250V DC-13;1.5A,240V AC-15
    - 常规封闭热电流:3A
    - 绝缘电压:300V 污染度3,符合UL 508,CSA C22.2 No 14和IEC 60947-5-1标准
    - 短路保护:4A,gG熔断丝
    - 额定冲击耐受电压:2.5kV
    - 电气耐用性:500万次循环,DC-13,120V,1W
    - 宽×高×深:30mm × 50mm × 16mm
    - 产品重量:0.065kg
    - 存储环境温度:-40°C 至 +70°C

    产品特点和优势


    - 微型设计:ZCMD21M12拥有紧凑的设计,能够在有限的空间内提供可靠的性能,尤其适用于空间受限的应用场合。
    - 双极设计:该产品具有双极配置,能处理更高的电流,从而增加了其适用范围。
    - 银质镀层触点:银质镀层提供了更好的导电性能和抗腐蚀性,延长了使用寿命。
    - 广泛的温度范围:-40°C至+70°C的工作温度范围,使得它能在极端环境中正常工作。
    - 高电气耐用性:高达500万次循环的电气寿命,确保长期稳定的性能表现。

    应用案例和使用建议


    ZCMD21M12限位开关被广泛应用于各种工业自动化设备中,如输送机、机械手和包装机械等。例如,在机械臂上安装ZCMD21M12,可以用来检测运动部件的位置,确保设备的精准控制和安全运行。
    使用建议:
    - 在安装过程中确保足够的预留空间,避免过度弯曲电缆。
    - 考虑到开关的电气耐用性,合理规划使用频率和负载以延长使用寿命。
    - 使用时注意温度限制,特别是在高温环境下需采取适当的散热措施。

    兼容性和支持


    - 兼容性:ZCMD21M12可以与XC系列的其他组件配合使用,如不同的头部型号(ZCE01, ZCE02, 等)。
    - 技术支持:制造商提供详尽的技术支持文档和在线咨询服务,以帮助用户进行正确的安装和维护。

    常见问题与解决方案


    - 问题:限位开关不工作
    - 解决方案:检查接线是否正确连接,确认电源电压是否在规定范围内。
    - 问题:接触不良
    - 解决方案:清洁触点表面,确保接触良好。
    - 问题:设备过热
    - 解决方案:检查散热系统是否工作正常,必要时增加外部散热措施。

    总结和推荐


    ZCMD21M12是一款高性能的微型限位开关,其坚固耐用、可靠性高且具备广泛的温度适应能力。其独特的银质镀层触点和高效的电气性能,使其在工业自动化设备中表现出色。此外,制造商提供的全面支持和详细的使用说明也确保了用户能够轻松上手和维护。总体而言,ZCMD21M12是值得推荐的选择,特别适合需要精确位置检测的应用场合。

ZCMD21M12参数

参数
包装方式 盒装

ZCMD21M12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD21M12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD21M12 ZCMD21M12数据手册

ZCMD21M12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 440.6749
25+ ¥ 431.8587
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 440.67
直接购买
加入购物车
