ZCMD29L1

产品分类: 限位开关
产品描述:
供应商型号: Q-ZCMD29L1
供应商: 期货订购
标准整包数: 1

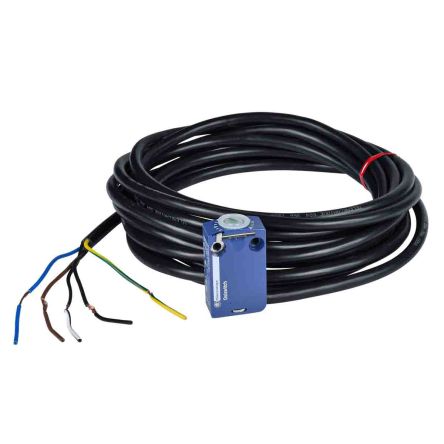

TELEMECANIQUE SENSORS 限位开关 ZCMD29L1

ZCMD29L1概述

    ZCMD29L1 Limit Switch Body 技术手册概述

    产品简介


    ZCMD29L1 是一款限位开关体(Limit Switch Body),属于施耐德电气的OsiSense XC系列产品。它采用标准格式设计,具有微型和固定式外壳。该产品广泛应用于需要精确位置控制和保护的机械设备中,例如自动化生产线、工业机器人、以及各种需要频繁开关操作的场合。

    技术参数


    - 设计与构造
    - 设备短名称:ZCMD
    - 外壳材料:锌合金(Zamak)
    - 极数:2
    - 接触类型与构成:2个常闭触点(2 NC)
    - 操作方式:弹跳动作(Snap action)
    - 关联头部:ZCE01至ZCE67和ZCEF0、ZCEF2、ZCEG1
    - 电气特性
    - 额定绝缘电压:300V(污染等级3,符合CSA C22.2 No 14)、400V(污染等级3,符合IEC 60947-5-1)、300V(污染等级3,符合UL 508)
    - 终端间电阻:<25毫欧姆(符合IEC 60255-7类别32)
    - 额定冲击耐压:4kV(符合IEC 60947-1、IEC 60664)
    - 机械特性
    - 电缆长度:3.28英尺(1米)
    - 电缆组成:5x0.75mm²
    - 线绝缘材料:聚酯树脂(PvR)
    - 最小触发速度:0.01米/分钟
    - 接触绝缘形式:Zb
    - 接触材料:镀银触点
    - 电气耐久性
    - 电寿命:500万次循环(DC-13条件下,13V/120V,1W/1W/1W,每次操作率<60次/分钟,负载系数0.5,符合IEC 60947-5-1附录C)

    - 物理尺寸
    - 宽度:1.18英寸(30毫米)
    - 高度:1.97英寸(50毫米)
    - 深度:0.63英寸(16毫米)
    - 重量:0.14磅(65克)
    - 环境条件
    - 存储温度范围:-40°F至158°F(-40°C至70°C)

    产品特点和优势


    ZCMD29L1 限位开关具有多项显著优势,使其在多种应用场景中表现出色。其微型和固定式的设计确保了高度可靠性和安装简便性。弹跳动作使得触点快速响应,从而实现高频率开关操作。此外,其优秀的电气特性使其能够在严苛的工业环境中稳定运行。

    应用案例和使用建议


    此限位开关适用于需要精确位置控制的设备,例如自动装配线上的传送带系统、工业机器人的末端执行器等。建议在安装时确保开关动作区域不会受到干扰,同时避免高温或低温环境,以保证长期稳定运行。

    兼容性和支持


    ZCMD29L1 与XCMD系列中的其他部件兼容,便于系统的集成和扩展。施耐德电气提供了全面的技术支持和维护服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    - 问题:安装过程中接线困难
    - 解决方案: 请仔细检查电缆的标识和规格,按照制造商提供的接线图进行正确连接。
    - 问题:开关频繁故障
    - 解决方案: 检查周围环境是否存在电磁干扰或机械冲击,调整安装位置,确保正确的防护措施。

    总结和推荐


    综上所述,ZCMD29L1 限位开关以其卓越的电气特性和可靠的机械性能,在各种工业应用中展现出色的表现。强烈推荐给寻求高效、耐用限位开关解决方案的工程师和技术人员。

ZCMD29L1参数

参数
包装方式 盒装

ZCMD29L1厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。
