ZCMD25L5

产品分类: 限位开关
产品描述:
供应商型号: 7004191
供应商: 海外现货
标准整包数: 1

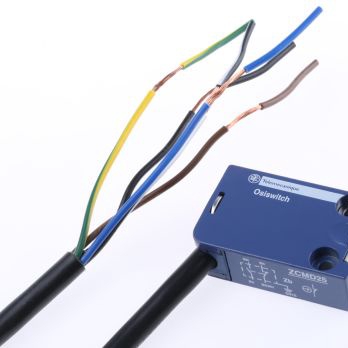

TELEMECANIQUE SENSORS 限位开关 ZCMD25L5

ZCMD25L5概述

    ZCMD25L5 Limit Switch Body 技术手册

    产品简介


    ZCMD25L5 是一款来自OsiSense XC系列的标准格式限位开关主体,属于Miniature设计类别。它具有固定式安装结构,适用于广泛的工业应用。ZCMD25L5 采用银镀层触点和PvR绝缘材料制成,旨在提供卓越的电气特性和耐用性。

    技术参数


    - 产品类型: 限位开关主体
    - 额定电压绝缘电压 [Ui]:
    - 300 V(污染等级3,符合UL 508标准)
    - 400 V(污染等级3,符合IEC 60947-5-1标准)
    - 300 V(污染等级3,符合CSA C22.2 No 14标准)
    - 击穿电压 [Uimp]: 4 kV(符合IEC 60664和IEC 60947-1标准)
    - 触点电阻: < 25 mΩ(符合IEC 60255-7类别3标准)
    - 短路保护: 6 A(通过gG熔断丝实现)
    - 电寿命: 500万次循环,DC-13 24 V, 4 W, 操作速率:<60次/分钟,负载系数:0.5
    - 尺寸: 高度50 mm,宽度30 mm,深度16 mm
    - 重量: 0.065 kg
    - 存储温度范围: -40°C至70°C

    产品特点和优势


    ZCMD25L5 的独特之处在于其卓越的机械和电气性能。采用银镀层触点和PvR绝缘材料,能够确保在恶劣环境中依然可靠工作。其慢分断触点操作方式进一步增强了安全性和可靠性。此外,500万次的电寿命使其成为长期应用的理想选择。

    应用案例和使用建议


    - 应用案例: 适用于各种自动化设备、机械和生产流水线中,用于监测运动部件的位置,控制生产线的启停状态。
    - 使用建议: 在安装时,应注意保持一定的最小动作速度(6 m/min),以确保开关的有效触发。同时,在高频率操作环境下,建议定期检查触点状况,避免因长期磨损导致性能下降。

    兼容性和支持


    - 兼容性: 与XCMD系列头组件兼容(如ZCE01, ZCE02, ZCE06等)。
    - 支持: 施耐德电气提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    - 问题1: 开关频繁误触发。
    - 解决方案: 检查周围是否有干扰源(如电磁干扰),必要时加装屏蔽措施。
    - 问题2: 触点接触不良。
    - 解决方案: 定期清理触点,确保清洁无尘。如果情况严重,更换新的触点组件。


    总结和推荐


    综上所述,ZCMD25L5 限位开关主体凭借其卓越的电气性能和长使用寿命,成为工业自动化领域的理想选择。对于需要高可靠性开关的应用场合,强烈推荐使用此产品。不过,在具体应用之前,建议进行详细的测试和评估,确保其适合特定的工作环境和需求。

ZCMD25L5厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD25L5数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD25L5 ZCMD25L5数据手册

ZCMD25L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
