XCSM3902L2

产品分类: 限位开关
产品描述: Telemecanique Sensors, XCSM系列 互锁开关, 柱塞式, 防水行程开关, 金属外壳
供应商型号: XCSM3902L2
供应商: TME
标准整包数: 1

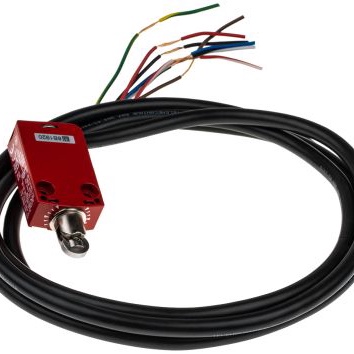

TELEMECANIQUE SENSORS 限位开关 XCSM3902L2

XCSM3902L2概述


    产品简介


    XCSM3902L2 安全限位开关是一款用于安全检测领域的电子元器件。该产品主要用于机械操作的安全防护,能够实时监测设备的状态并在必要时触发安全机制。该限位开关采用金属外壳和滚轮推杆设计,具备三个常闭触点和一个常开触点,可通过2米长的电缆进行连接。其应用领域广泛,适用于各种需要安全监控和保护的机械设备中。

    技术参数


    - 触点类型及构成:2个常闭触点(NC)+ 1个常开触点(NO)
    - 操作方式:按压动作
    - 电气连接:预接线
    - 电缆长度:2米
    - 电缆组成:7股0.5平方毫米导线
    - 驱动方式:通过30°凸轮驱动
    - 安装方式:机体安装
    - 极数:3
    - 额定绝缘电压:300 V(污染等级3,符合IEC 60947-5-1标准),400 V(符合IEC 60947-5-1标准),300 V(符合UL 508标准)
    - 冲击耐受电压:4 kV(符合IEC 60947-1和IEC 60664标准)
    - 终端间电阻:≤ 25 MΩ(符合IEC 60255-7类别3标准)
    - 短路保护:6 A保险丝(gG型)
    - 重复精度:0.05毫米(触点处)
    - 机械耐久性:1000万次循环
    - 最小脱扣力:7 N
    - 最小开启力:35 N
    - 最小动作速度:0.01 m/min
    - 最大动作速度:0.5 m/s
    - 温度范围:操作温度 -25°C 到 70°C;存储温度 -40°C 到 70°C
    - 振动抵抗力:5gn(频率 10...500 Hz,符合IEC 60068-2-6标准)
    - 冲击抵抗力:25gn持续18毫秒(符合IEC 60068-2-27标准)

    产品特点和优势


    XCSM3902L2 安全限位开关的主要特点是其高可靠性、高精度和多重安全认证。它能够在机械操作中提供实时的监控和保护,且具备较高的机械耐久性,可承受高达1000万次的动作循环。此外,该产品具有优秀的环境适应性,可以在广泛的温度范围内稳定工作,并具备良好的抗振和抗冲击性能。这些特点使得它成为工业自动化领域中不可或缺的安全组件。

    应用案例和使用建议


    XCSM3902L2 安全限位开关在多种应用场景中得到广泛应用,如工业机器人、自动装配线和各类机械设备。为了充分发挥其效能,建议在使用时注意以下几点:
    - 在安装过程中确保开关稳固可靠,避免震动和撞击导致误动作。
    - 定期检查并清洁开关表面,保持良好的接触效果。
    - 配合合适的监测系统,确保安全机制的有效性。

    兼容性和支持


    XCSM3902L2 安全限位开关支持与其他标准设备兼容,其设计满足多种国际标准,如EN 1088、EN/IEC 60204-1、EN/IEC 60947-5-1等。Schneider Electric提供了详细的技术文档和用户指南,以帮助用户更好地理解和使用该产品。此外,公司还提供专业的技术支持和售后服务,确保用户在使用过程中能够及时获得帮助。

    常见问题与解决方案


    1. Q: 开关触点出现粘连怎么办?
    - A: 检查开关表面是否有污垢或异物,并进行清洁。如果问题仍然存在,可能需要更换新的开关。
    2. Q: 开关在使用过程中频繁误动作怎么办?
    - A: 确认安装位置和固定方式是否正确。检查是否有其他设备或电磁干扰影响到开关。调整开关的安装位置或增加屏蔽措施可以有效减少误动作。
    3. Q: 开关在高温环境下无法正常工作怎么办?
    - A: 确认环境温度是否超过开关的工作范围。选择适合高温环境使用的型号,并考虑在设备上增加散热装置。

    总结和推荐


    综上所述,XCSM3902L2 安全限位开关以其卓越的安全性能、高度可靠的机械结构以及宽泛的适用性,在工业自动化领域具有显著的优势。无论是在复杂环境下的机器防护还是日常安全监测,这款产品都能够提供出色的解决方案。因此,我们强烈推荐使用这款安全限位开关,以提升机械设备的整体安全性。

XCSM3902L2参数

参数
开关功能 -
开关配置 -
执行器角度 -
电流额定值 5A
电气寿命 -
机械寿命 10000000Cycles
最小行程 -
操作力 35N
长*宽*高 70mm*30mm*16mm

XCSM3902L2厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCSM3902L2数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCSM3902L2 XCSM3902L2数据手册

XCSM3902L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 126.744 ¥ 1026.3624
5+ $ 118.404 ¥ 958.8257
10+ $ 110.064 ¥ 891.2891
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1026.36
