ZCMD37

产品分类: 限位开关
产品描述:
供应商型号: 1951749
供应商: 欧时
标准整包数: 1

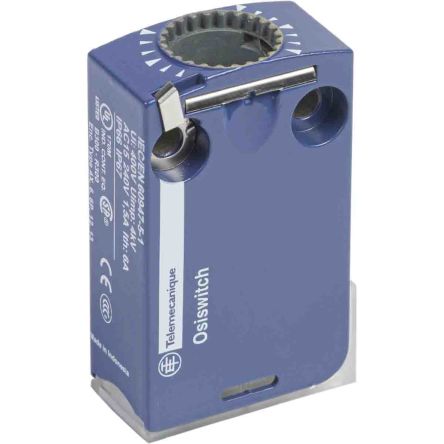

TELEMECANIQUE SENSORS 限位开关 ZCMD37

ZCMD37概述


    产品简介


    ZCMD37 是一款由施耐德电气(Schneider Electric)生产的限位开关组件,属于Telemechanique标准系列中的XC标准型号。这款限位开关主要用于各种工业自动化设备中,如机械、自动化生产线、机器人系统等,通过检测物体的位置来控制设备的工作状态。其设计为微型插拔式结构,易于安装和维护,可广泛应用于工业环境中的位置检测和安全控制。

    技术参数


    - 型号: ZCMD37
    - 类别: 限位开关体
    - 系列: XC标准
    - 产品名称: ZCMD
    - 材质: 镀锌铝
    - 极数: 3
    - 触点类型及组合: 2个常闭(NC)+ 1个常开(NO)
    - 触点操作方式: 慢速断开,断前接通
    - 补充产品兼容性: XCMD
    - 关联连接组件: ZCMC37L1, ZCMC37L2, ZCMC37L5
    - 电气连接方式: 插入式无预接线
    - 触点绝缘形式: Zb
    - 触点材料: 银合金镀层
    - 最小动作速度: 6 m/min
    - 额定绝缘电压: 300 V (UL 508), 400 V (IEC 60947-5-1), 300 V (CSA C22.2 No 14)
    - 最大端子间电阻: 25 mΩ (IEC 60255-7 类别 32)
    - 额定脉冲承受电压: 4 kV (IEC 60664), 4 kV (IEC 60947-1)
    - 短路保护: 6 A 快速熔断器 gG
    - 电寿命: 5,000,000次循环,DC-13,120 V,1 W,60次/分钟,0.5倍额定电流
    - 宽度: 1.18 英寸 (30 mm)
    - 高度: 1.97 英寸 (50 mm)
    - 深度: 0.63 英寸 (16 mm)
    - 净重量: 0.12 磅 (0.055 kg)

    产品特点和优势


    ZCMD37 的主要特点和优势如下:
    - 高可靠性: 具有高达500万次的电寿命,确保长期稳定运行。
    - 环境适应性强: 能够在-40至70摄氏度的温度范围内正常工作,适用于各种恶劣环境。
    - 高安全性: 带有银合金镀层的触点提供了更好的导电性和更长的使用寿命,同时具备慢速断开和断前接通的安全操作机制。
    - 易于安装和维护: 采用插拔式设计,使得安装和维护更为便捷。
    - 绿色认证: 作为“绿色精选”产品,符合多项环保法规要求,满足可持续发展的需求。

    应用案例和使用建议


    应用案例
    ZCMD37 通常用于工业自动化设备中的位置检测,例如:包装机、输送带、机床等。具体应用场景包括:
    - 在输送带上检测物体的位置,以控制启停和速度。
    - 在机械设备上检测工件位置,确保生产过程的精确性和效率。
    使用建议
    1. 正确选择连接组件: 根据具体应用需求选择合适的连接组件(如ZCMC37L1、ZCMC37L2、ZCMC37L5)以保证可靠连接。
    2. 注意最小动作速度: 确保使用环境满足限位开关的最小动作速度要求,否则可能会影响检测精度。
    3. 定期检查和维护: 定期检查触点的状态,确保其正常工作。如果发现触点有明显磨损,应及时更换以保证系统的可靠性。

    兼容性和支持


    ZCMD37 与多个系列的限位开关头部兼容,包括ZCE65、ZCE64、ZCE10等。这使得客户可以根据具体需求选择不同类型的头部进行匹配。施耐德电气为该产品提供了一年的保修期,并在官方网站上有详细的用户手册和技术支持文档,便于客户获取所需的信息。

    常见问题与解决方案


    1. 问题: 触点接触不良
    - 解决办法: 检查触点是否有明显的磨损或氧化现象,如有必要更换新的触点。
    2. 问题: 无法正常触发
    - 解决办法: 检查设备安装是否正确,确认最小动作速度是否符合要求,同时检查连接线路是否有故障。
    3. 问题: 短路保护失效
    - 解决办法: 检查连接到限位开关的电源线路,确保其符合规定的电压和电流要求,同时确认快熔丝的状态。

    总结和推荐


    综上所述,ZCMD37是一款具备高可靠性和多功能性的限位开关,特别适用于工业自动化领域的多种应用场景。它的高电寿命、良好的环境适应性以及易于安装和维护的特点使其在市场上具有很强的竞争优势。强烈推荐给需要高性能限位开关的用户。

ZCMD37参数

参数
包装方式 盒装

ZCMD37厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD37数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD37 ZCMD37数据手册
