ZCP21

产品分类: 限位开关
产品描述:
供应商型号: 4473575
供应商: 海外现货
标准整包数: 1

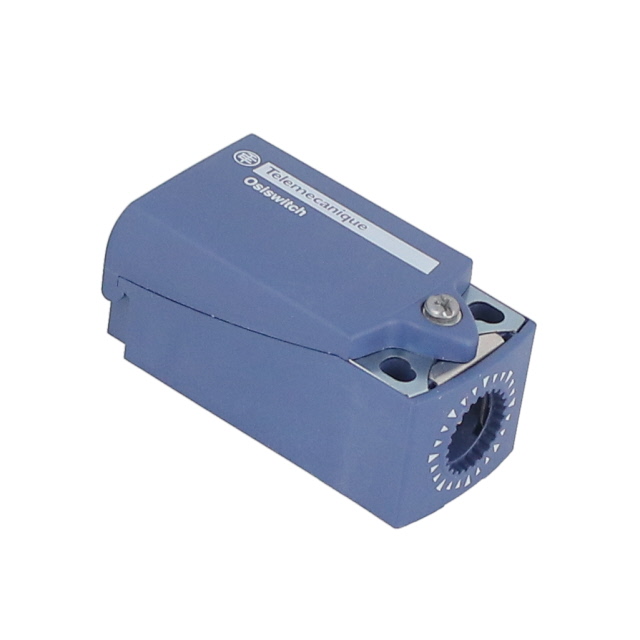

TELEMECANIQUE SENSORS 限位开关 ZCP21

ZCP21概述


    产品简介


    产品名称:OsiSense XC ZCP
    产品类型:限位开关体(Limit switch body)
    主要功能:提供1个常闭(NC)和1个常开(NO)触点,采用速动(Snap action)操作方式,用于检测机械位置并转换为电信号。
    应用领域:广泛应用于工业自动化、机械制造、食品加工等领域,特别是在需要检测运动部件位置的应用中表现出色。

    技术参数


    - 型号:ZCP21
    - 设计:紧凑型
    - 主体材料:塑料
    - 触点类型及组成:1 NC + 1 NO
    - 触点操作方式:速动
    - 额定绝缘电压 [Ui]:500 V,污染等级 3,符合 IEC 60947-1 和 UL 508 标准
    - 额定冲击耐受电压 [Uimp]:6 kV,符合 IEC 60664 和 IEC 60947-1 标准
    - 最小动作速度:0.01 m/s
    - 短路保护:10 A,通过 gG 熔断丝
    - 电寿命:500万次循环,DC-13 120 V,4 W,<60次/分钟,负载系数0.5
    - 电寿命:500万次循环,DC-13 24 V,10 W,<60次/分钟,负载系数0.5
    - 电寿命:500万次循环,DC-13 48 V,7 W,<60次/分钟,负载系数0.5
    - 外形尺寸:宽 31 mm,高 65 mm,深 30 mm
    - 重量:0.07 kg
    - 工作环境温度:-25...70°C
    - 存储环境温度:-40...70°C

    产品特点和优势


    - 紧凑型设计:适用于空间有限的应用场合。
    - 可靠的操作:高达500万次循环的电寿命,保证长期稳定运行。
    - 多种触点配置:可与不同型号的头部(如 ZCE01-ZCE67)配合使用,适应各种应用场景。
    - 环保认证:获得RoHS认证,符合绿色标准。
    - 广泛的兼容性:与其他电子元器件(如XCKP系列)兼容,便于集成和扩展应用。

    应用案例和使用建议


    应用场景:
    - 在工业自动化生产线中用于监测传送带的位置控制。
    - 在食品加工行业用于检测机械设备的工作状态。
    使用建议:
    - 在安装过程中,确保限位开关体稳固固定,避免震动导致误触发。
    - 定期检查连接电缆,确保接触良好,防止松动引起故障。
    - 遵循厂家建议的维护周期,定期清理灰尘和杂物,以保持最佳性能。

    兼容性和支持


    兼容性:本产品可与XCKP系列限位开关头兼容,适用于多种应用场景。
    支持:制造商提供全面的技术支持,包括安装指导、故障排查和定期维护服务。

    常见问题与解决方案


    问题1:如何更换触点?
    - 解决方案:参照技术手册中的更换步骤,关闭电源后,小心拆卸并更换新的触点组件。
    问题2:如何确定正确的头部型号?
    - 解决方案:参考产品型号表,根据具体应用需求选择合适的头部型号,确保触点配置与需求匹配。

    总结和推荐


    总结:
    - 优点:紧凑的设计、高可靠性、广泛的兼容性和环保认证使其在市场上具有较高的竞争力。
    - 缺点:更换触点时需谨慎操作,避免误伤。
    推荐:
    - 本产品适合于需要高可靠性和紧凑设计的应用场合,推荐在工业自动化和机械设备中使用。

ZCP21参数

参数
包装方式 盒装

ZCP21厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCP21数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCP21 ZCP21数据手册

ZCP21封装设计

查看详情并下载
Symbol
Footprint
3D Model
