ZCMD29C12

产品分类: 限位开关
产品描述:
供应商型号: ZCMD29C12
供应商: TME
标准整包数: 1

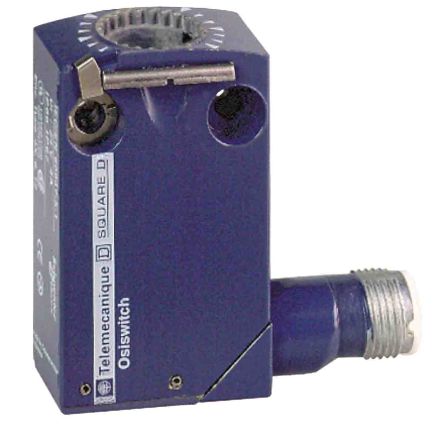

TELEMECANIQUE SENSORS 限位开关 ZCMD29C12

ZCMD29C12概述

    ZCMD29C12 Limit Switch Body 技术手册详解

    产品简介


    ZCMD29C12 是一款来自 OsiSense XC 系列的标准格式限位开关体。该产品适用于多种工业自动化和控制系统中,其主要功能是通过检测物体的位置变化来控制电路的通断。该限位开关具有良好的机械强度和电气稳定性,广泛应用于制造业、机器人技术和其他需要精确位置检测的领域。

    技术参数


    - 型号: ZCMD29C12
    - 系列名称: OsiSense XC
    - 产品类型: 限位开关体
    - 接线方式: M12 五针公头连接器
    - 极数: 2P(双极)
    - 触点类型: 2NC(常闭触点)
    - 操作类型: 按钮动作
    - 触点材料: 银镀层触点
    - 最小动作速度: 0.01 m/min
    - 防护等级: IP65
    - 绝缘电压: 300V(污染等级3)
    - 冲击电压耐受: 4 kV
    - 短路保护: 6 A 保险丝
    - 电气寿命: 500万次(DC-13 24V,3W;负载系数:0.5,每分钟循环次数:<60)
    - 电气寿命: 500万次(DC-13 48V,2W;负载系数:0.5,每分钟循环次数:<60)
    - 电气寿命: 500万次(DC-13 120V,1W;负载系数:0.5,每分钟循环次数:<60)
    - 尺寸: 宽度 30mm,高度 50mm,深度 16mm
    - 重量: 0.065 kg
    - 工作温度范围: -25°C 到 70°C
    - 存储温度范围: -40°C 到 70°C
    - ROHS 符合日期: 2009年第4季度

    产品特点和优势


    1. 高可靠性: 具备500万次的电气寿命,确保长期稳定运行。
    2. 耐用性: 采用银镀层触点,保证低接触电阻,延长使用寿命。
    3. 紧凑设计: 尺寸仅为30mm x 50mm x 16mm,适合空间受限的应用场合。
    4. 安全保护: 配备6A保险丝,提供可靠的短路保护。
    5. 多功能兼容: 支持多种类型的关联头部,适用于不同的应用场景。

    应用案例和使用建议


    - 应用场景: 工业生产线、机器人末端执行器、机床控制等。
    - 使用建议: 在安装过程中确保限位开关体稳固固定,避免震动导致误动作。同时,注意检查连接器是否牢固连接,以确保信号传输的准确性。
    - 优化方案: 建议结合具体应用需求选择合适的头部配件,以提高整体系统的响应速度和精度。

    兼容性和支持


    - 兼容性: 可与 ZCE01、ZCE02、ZCE06 等多种头部配件配合使用,满足不同的应用需求。
    - 支持: 施耐德电气为该产品提供了详尽的技术文档和客户支持服务,确保用户能够获得全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 触点接触不良
    - 解决方案: 检查连接器是否松动,重新紧固或更换新的连接器。
    2. 问题: 开关无法正常动作
    - 解决方案: 检查安装是否正确,确认是否有足够的动作空间。
    3. 问题: 寿命不足
    - 解决方案: 检查是否超负荷使用,合理分配电流,减少过载风险。

    总结和推荐


    ZCMD29C12是一款性能卓越的限位开关体,凭借其高可靠性、耐用性和多功能兼容性,非常适合在各种工业自动化环境中使用。施耐德电气提供的详尽文档和支持进一步增强了该产品的市场竞争力。对于寻求高性能限位开关的用户来说,ZCMD29C12是一个值得推荐的选择。

ZCMD29C12参数

参数
包装方式 盒装

ZCMD29C12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD29C12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD29C12 ZCMD29C12数据手册

ZCMD29C12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 106.464 ¥ 899.6208
5+ $ 99.36 ¥ 804.609
10+ $ 92.268 ¥ 747.1786
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 899.62
