XCSE731121

产品分类: 限位开关
产品描述:
供应商型号: Q-XCSE731121
供应商: 期货订购
标准整包数: 1
TELEMECANIQUE SENSORS 限位开关 XCSE731121

XCSE731121概述


    产品简介

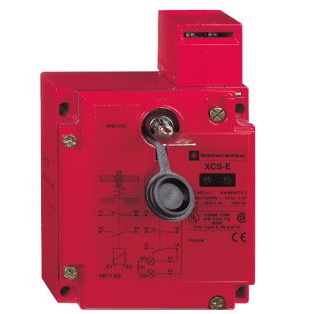

    安全开关XCSE731121是Telemecanique公司生产的一种金属制安全开关。它具有3个极,具备2个常闭(NC)加1个常开(NO)触点,触点采用慢断设计,即断开优先于闭合操作。这款安全开关广泛应用于需要高可靠性和安全性控制的应用场景中,如机械制造、自动化生产线、电力系统等领域。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 24 V - 20%至10%额定值 |
    | 电缆入口 | 2个接头直径为13.5毫米 |
    | 电磁锁 | 断电时锁定,通电时解锁 |
    | 触点类型和组成 | 2 NC + 1 NO,慢断操作,断开优先于闭合 |
    | 接线方式 | 1 x 0.5 mm²至2 x 1.5 mm²电缆终端 |
    | 极数 | 3个极 |
    | 本地信号 | 用于门打开/关闭和锁定状态的两个LED指示灯(绿色或橙色) |
    | 信号电路电压 | 24 V至48 V(20%至52%额定值) |
    | 最大电流 | 3 A 120 V AC-15, B300 EN/IEC 60947-5-1 |
    | 绝缘电压 | 50 V EN/IEC 60947-1 信号电路 |
    | 脉冲耐压 | 6 kV EN/IEC 60947-5-1 |
    | 过电压保护 | 信号电路过电压保护 |
    | 短路保护 | 10 A 熔丝 gG (gl) |
    | 按钮强制拔出力 | 2000 N2 |
    | 最小拔出力 | 20 N |
    | 最高操作速率 | 每分钟最多可达10次循环 |
    | 安全级别 | 达到EN/ISO 13849-1的4级安全等级,达到PL=e,达到EN/IEC 61508的SIL 3 |
    | 寿命 | B10d = 5000000,使用20年后的预期寿命 |
    | 尺寸 | 44 mm (深度),146 mm (高度),98 mm (宽度) |
    | 净重 | 1.14 kg |

    产品特点和优势


    XCSE731121安全开关具有以下特点和优势:
    - 高可靠性:通过了EN/ISO 13849-1的4级安全认证,能够在各种苛刻的工作环境中保持稳定运行。
    - 多功能信号反馈:配备双色LED指示灯,能够提供清晰的开关状态反馈。
    - 防护等级高:具备IP67防护等级,可以有效防止灰尘和水的侵入。
    - 耐用性强:机械耐久性高达100万次操作循环,确保长期稳定运行。
    - 环境适应性广:可在-25°C至40°C的温度范围内正常工作,并且能够承受震动和冲击。

    应用案例和使用建议


    XCSE731121安全开关适用于多种自动化控制应用。例如,在一个自动化装配线上,它可以作为机械防护装置,以确保操作员的安全。该安全开关的防护等级为IP67,这意味着它可以在极端的环境条件下运行,例如存在灰尘和水分的环境中。
    使用建议:
    - 在安装前,检查产品的额定电压、电流和环境温度范围,确保其符合应用需求。
    - 选择合适的电缆直径和连接方式,以保证电气连接的稳定性。
    - 根据应用场合的不同,考虑选用不同类型的按钮或把手,提高操作便捷性。

    兼容性和支持


    该产品具有广泛的兼容性,可与其他标准电气设备配合使用。例如,可以搭配不同品牌的控制器和信号模块进行集成。

    常见问题与解决方案


    1. 问题:如何正确连接电缆?
    - 解决方案:确保电缆直径符合要求,并按照正确的端子连接方式连接电缆。请参考产品手册中的详细说明。
    2. 问题:如何设置信号反馈指示灯?
    - 解决方案:通过设置相应的跳线,选择所需的信号反馈指示灯颜色和逻辑关系。具体设置方法请参阅产品手册。

    总结和推荐


    综上所述,XCSE731121安全开关是一款性能优越、适用范围广泛的安全控制设备。它的高可靠性、多功能信号反馈和宽泛的环境适应性使其成为自动化控制系统中的理想选择。无论是新项目的设计还是现有系统的升级,它都能发挥重要作用。因此,我强烈推荐此产品用于各种需要高安全级别的应用场合。

XCSE731121参数

参数
包装方式 盒装

XCSE731121厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCSE731121数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCSE731121 XCSE731121数据手册
