XCKJ167H29

产品分类: 限位开关
产品描述:
供应商型号: 235931
供应商: 海外现货
标准整包数: 1

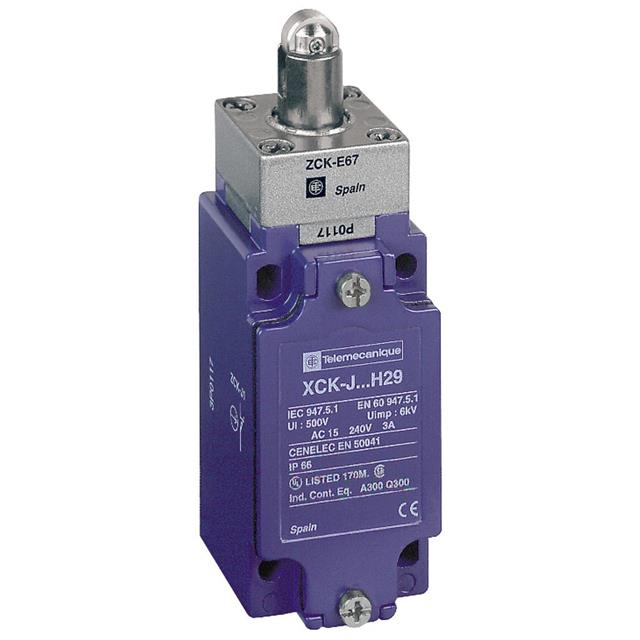

TELEMECANIQUE SENSORS 限位开关 XCKJ167H29

XCKJ167H29概述

    # XCKJ系列限位开关技术手册

    产品简介


    XCKJ系列限位开关是施耐德电气旗下OsiSense XC产品线中的明星产品之一,专为工业自动化控制及机械设备提供精准的位置检测解决方案。本系列产品采用标准格式设计,适合多种恶劣环境下的使用。限位开关配备坚固的钢制滚轮推杆(弹簧复位),具有可靠性和耐用性,适用于1NC+1NO(常闭+常开)配置的快速切换功能。
    主要功能
    - 提供精准的位置感应输出。
    - 支持双极触点设计,满足不同负载需求。
    - 高频次操作可达数百万次循环。
    应用领域
    广泛应用于机械制造、电梯、自动门、物流输送系统等领域,特别适合需要频繁启停的设备环境。

    技术参数


    | 参数类别 | 规格描述 |

    | 型号 | XCKJ167H29 |
    | 主体材料 | Zamak |
    | 头部材料 | Zamak |
    | 电缆入口 | M20×1.5螺纹接口,电缆直径范围:7–13mm |
    | 触点形式 | 1 NC+1 NO |
    | 触点动作方式 | 快速动作(Snap Action) |
    | 额定电流 | AC-15:3A @ 240V;DC-13:0.27A @ 250V |
    | 绝缘电压 | 500V(污染等级3,符合IEC 60947-1);300V(符合UL 508 & CSA C22.2 No 14) |
    | 冲击防护等级 | IP66 |
    | 抗振动能力 | 25gn(频率范围:10–500Hz,符合IEC 60068-2-6) |
    | 温度范围 | 工作温度:-25°C至+70°C;存储温度:-40°C至+70°C |

    产品特点和优势


    1. 高可靠性
    使用金属加强型滚轮推杆结构,确保在极端环境下长期稳定运行。

    2. 快速响应
    搭载快速动作触点机制,可实现精确触发并支持高频次操作。

    3. 广泛适应性
    具备良好的防水防尘能力(IP66)、抗震性能(IK07),适应多变的工作环境。

    应用案例和使用建议


    应用场景
    - 电梯控制系统:通过限位开关监控轿厢位置,确保楼层准确对齐。
    - 自动门装置:用于检测门扇开闭状态,保障行人安全。
    - 流水线传输设备:触发物料位置检测以协调生产线节拍。
    使用建议
    - 安装时需注意避免强烈震动和过度摩擦可能影响寿命。
    - 确保电缆连接牢固且密封良好,防止外部水分侵入。
    - 周期性检查触点磨损情况,必要时进行清洁或更换。

    兼容性和支持


    - 兼容性:该限位开关支持多种电缆规格及固定方式,易于集成至现有系统。
    - 技术支持:施耐德电气提供详尽的技术文档下载通道,用户可通过官网获取全面指导和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常触发 | 检查触点是否受污垢堵塞,清理后测试 |
    | 频繁误报 | 调整接近角度或减少外界干扰 |
    | 寿命不足 | 增加保养频率或考虑升级到更高性能型号 |

    总结和推荐


    XCKJ系列限位开关凭借其卓越的性能和广泛的适用性,在工业自动化行业中占据重要地位。其紧凑设计、高防护等级及长使用寿命使其成为众多复杂应用场景的理想选择。总体而言,我们强烈推荐此款产品用于需要高精度、高可靠性的场合。无论是安装便捷性还是后期维护成本,都表现出色,值得信赖。

XCKJ167H29参数

参数
包装方式 盒装

XCKJ167H29厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKJ167H29数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKJ167H29 XCKJ167H29数据手册

XCKJ167H29封装设计

查看详情并下载
Symbol
Footprint
3D Model
