XCKM101

产品分类: 限位开关
产品描述:
供应商型号: 2211902
供应商: 欧时
标准整包数: 1

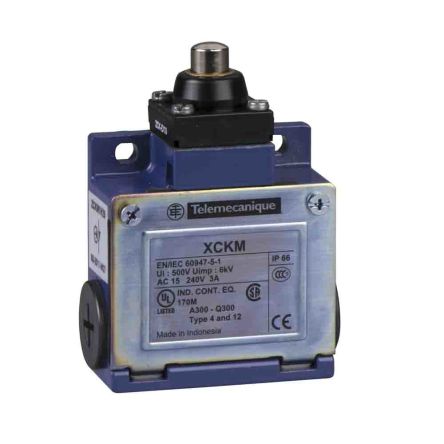

TELEMECANIQUE SENSORS 限位开关 XCKM101

XCKM101概述


    产品简介


    本篇技术手册介绍了施耐德电气的产品——XCKM101限位开关。作为一款标准格式的限位开关,该产品属于Telemechanique品牌的XC系列,主要用于工业控制、自动化系统及机械设备中,以实现位置检测和控制等功能。XCKM101采用金属端柱设计,配备1个常闭(NC)加1个常开(NO)触点,具备快动式操作机构和横向接近方式,适用于多种复杂的工作环境。

    技术参数


    - 型号: XCKM101
    - 类型: 限位开关
    - 主体材质: 镀锌压铸铝
    - 固定方式: 通过主体安装
    - 运动方式: 旋转
    - 操作头类型: 无杠杆弹簧复位型
    - 接近方式: 横向接近,双方向
    - 电缆入口: 3个Pg11螺纹接口
    - 极数: 2
    - 触点类型及构成: 1NC + 1NO
    - 触点操作: 快动式
    - 补充电气连接: 螺丝端子
    - 触点绝缘形式: Zb
    - 接触代码标识: A300, AC-15 (Ue = 240 V), Ie = 3 A;Q300, DC-13 (Ue = 250 V), Ie = 0.27 A
    - 常规封闭热电流: 10 A AC
    - 额定绝缘电压: 300 VUL 508
    - 最大电阻跨接端子: 25 MΩ
    - 额定冲击耐受电压: 6 KV
    - 短路保护: 10 A熔断丝
    - 电气寿命: 500万次循环,DC-13,感性负载,120 V,4 W;60次循环/分钟,0.5 IEC 60947-5-1附录C
    - 机械寿命: 1500万次循环
    - 尺寸: 宽度 2.52 in (64 mm),高度 2.52 in (64 mm),深度 1.18 in (30 mm)
    - 净重: 0.62 lb (0.28 kg)

    产品特点和优势


    XCKM101限位开关具备坚固耐用的设计,采用镀锌压铸铝材料,能够在恶劣环境下稳定运行。其快动式操作机构确保了触点切换时的快速响应,提高系统的整体可靠性。此外,XCKM101拥有较高的电气寿命(500万次循环),适合频繁操作的应用场合。它的防护等级达到IP66,能够有效防止灰尘和水侵入,从而延长使用寿命。

    应用案例和使用建议


    应用案例
    在工业自动化流水线中,XCKM101限位开关可以用于控制传送带的速度或停止位置,确保生产流程的安全和高效。例如,在食品加工行业,它可以监测并控制切割机的位置,以确保产品尺寸的一致性。
    使用建议
    1. 在安装过程中,根据手册推荐的方式安装电缆接头,避免不必要的机械应力。
    2. 定期检查限位开关的工作状态,确保触点清洁无损,必要时进行清洁或更换。
    3. 确保环境温度处于规定的范围内(-40至70°C),避免过热或过冷影响性能。

    兼容性和支持


    XCKM101限位开关与多种标准电气设备兼容,适用于不同类型的控制系统。它通过了多项国际认证,如UL、CSA和CCC,确保其符合全球安全标准。施耐德电气为用户提供18个月的保修服务,涵盖质量问题和正常使用情况下的故障维修。同时,技术支持团队提供详尽的文档资料和在线指导,帮助用户正确使用和维护该产品。

    常见问题与解决方案


    1. 问题: 开关触点接触不良。
    - 解决方案: 清洁触点,确保其干净无尘;如果问题持续存在,可能需要更换新触点。

    2. 问题: 开关频繁误动作。
    - 解决方案: 检查安装位置是否正确,确保没有额外振动干扰;检查电缆连接是否牢固。

    3. 问题: 开关无法触发。
    - 解决方案: 检查操作头是否有物理障碍阻碍运动;确认电源连接正常,测试电源是否稳定。

    总结和推荐


    综上所述,XCKM101限位开关是一款设计精良、性能可靠的电子元器件。其坚固耐用、操作灵敏的特点使其在各种工业环境中表现出色。对于寻求高可靠性和长寿命的工业自动化项目,XCKM101无疑是一个值得考虑的选择。无论是从技术参数还是从实际应用的角度来看,这款限位开关都展现出了卓越的表现。因此,强烈推荐使用此产品。

XCKM101参数

参数
包装方式 盒装

XCKM101厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKM101数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKM101 XCKM101数据手册

XCKM101封装设计

查看详情并下载
Symbol
Footprint
3D Model
