XCKJ10541

产品分类: 限位开关
产品描述:
供应商型号: 2663405
供应商: element14
标准整包数: 1

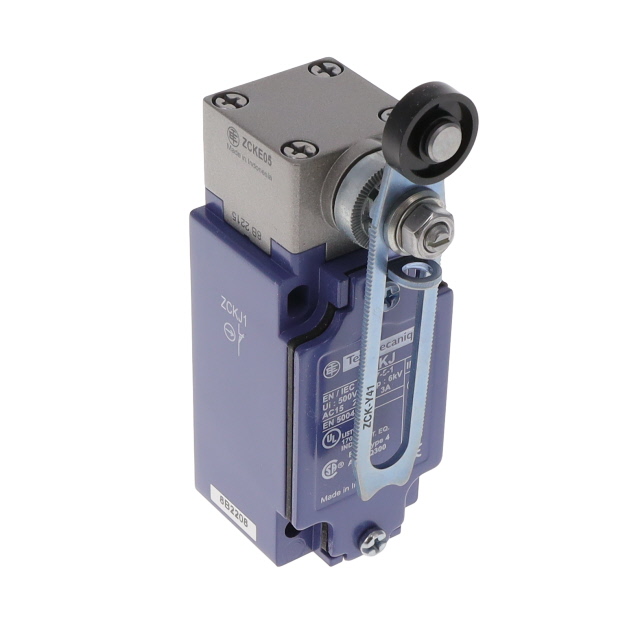

TELEMECANIQUE SENSORS 限位开关 XCKJ10541

XCKJ10541概述

    电子元器件产品技术手册:XCKJ系列限位开关

    产品简介


    XCKJ系列限位开关是OsiSense XC系列下的一个子集,主要应用于自动化控制及机械设备中的位置检测。该产品具备坚固耐用的特点,适合于多种工业环境中使用。通过一个可变长度的塑料滚轮杠杆操作器,实现接触动作,具有1个常闭(NC)和1个常开(NO)触点。

    技术参数


    - 产品类型:限位开关
    - 型号:XCKJ
    - 安装方式:通过机身固定
    - 操作头运动:旋转式
    - 操作器类型:弹簧复位塑料滚轮杠杆(可变长度)
    - 电缆入口:1个,适合Pg13.5电缆密封圈,电缆外径为9mm至12mm
    - 极数:2
    - 触点类型和组合:1NC + 1NO
    - 触点操作方式:快速动作
    - 操作切换角度:30°
    - 电气连接:螺丝夹线端子,适用线径范围0.34至1.5平方毫米
    - 绝缘形式:Zb
    - 最小动作扭矩:0.25牛米
    - 最大操作速度:1.5m/s
    - 额定操作电流:
    - 交流:3A @ 240V
    - 直流:0.27A @ 250V
    - 常规封闭热电流:10A
    - 额定绝缘电压:
    - 500V,污染等级3
    - 300V,符合UL 508
    - 300V,符合CSA C22.2 No 14
    - 终端电阻:≤25兆欧
    - 冲击耐压:6kV
    - 短路保护:10A保险丝
    - 电气耐久性:5百万次循环,DC-13型负载,最大操作频率≤60次/分钟,负载系数0.5
    - 机械耐久性:30百万次循环
    - 尺寸:宽40mm,高77mm,深44mm
    - 重量:0.485kg

    产品特点和优势


    XCKJ系列限位开关的主要优势在于其坚固耐用的设计和广泛的温度适应能力,能够在-25°C到70°C的环境下正常工作,同时具备高达6kV的冲击耐压能力,这使得它非常适合在各种恶劣的工作条件下使用。此外,其高电气和机械耐久性,能够经受住超过3000万次的机械循环测试,确保长期稳定运行。

    应用案例和使用建议


    该限位开关适用于工业自动化控制系统中,例如包装机械、输送带系统以及各种需要位置感应的设备。安装时,需注意保证电缆密封圈与电缆之间的良好密封,防止灰尘和湿气进入。在使用过程中,保持适当的维护,定期检查电气连接和机械部件,确保设备的正常运行。

    兼容性和支持


    XCKJ系列限位开关具备良好的兼容性,可以与其他标准电气元件配合使用。Schneider Electric提供详细的技术文档和支持服务,帮助客户进行正确安装和故障排除。

    常见问题与解决方案


    1. 问题:开关在频繁操作后出现误触发
    - 解决方案:检查电气连接是否松动,确保连接牢固。必要时更换损坏的部件。
    2. 问题:设备无法正常关闭
    - 解决方案:确认电路中有无短路情况,检查电气元件是否正常工作。

    总结和推荐


    XCKJ系列限位开关以其坚固耐用的设计、高耐久性及广泛的环境适应性,在工业应用中表现出色。无论是从产品性能还是可靠性方面来看,都是一款值得推荐的产品。对于需要高度可靠的位置检测解决方案的应用场合,XCKJ系列限位开关是一个非常理想的选择。

XCKJ10541参数

参数
包装方式 盒装

XCKJ10541厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKJ10541数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKJ10541 XCKJ10541数据手册

XCKJ10541封装设计

查看详情并下载
Symbol
Footprint
3D Model
