ZCMD21L1

产品分类: 限位开关
产品描述:
供应商型号: ZCMD21L1
供应商: TME
标准整包数: 1

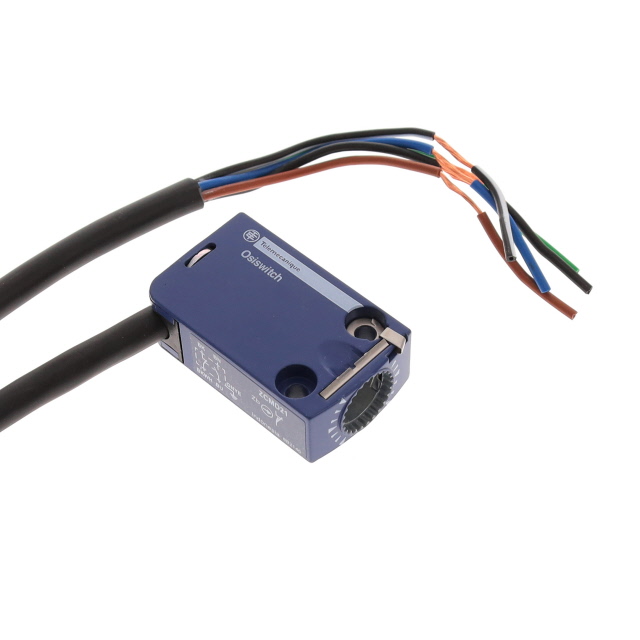

TELEMECANIQUE SENSORS 限位开关 ZCMD21L1

ZCMD21L1概述

    ZCMD21L1 系列微型限位开关产品介绍

    1. 产品简介


    ZCMD21L1 系列微型限位开关是 Schneider Electric 旗下的产品,专为工业自动化、机械设备控制和其他需要精确位置反馈的应用设计。该系列限位开关提供标准格式设计,主要功能是检测机械运动的位置并提供开关信号,广泛应用于机械制造、食品加工、纺织机械、医疗设备等领域。

    2. 技术参数


    - 产品范围:OsiSense XC
    - 系列名称:Standard format
    - 产品类型:限位开关
    - 开关类型:1NC + 1NO(常闭+常开)
    - 操作方式:Snap action(直跳式)
    - 接线方式:Removable cable(可拆卸电缆)
    - 电缆长度:1 米
    - 电缆组成:5 x 0.75 mm²
    - 绝缘材料:PvR
    - 触点绝缘形式:Zb
    - 触点材质:银镀层触点
    - 最小动作速度:0.01 m/min
    - 额定绝缘电压 [Ui]:300 V(污染等级 3,符合 UL 508)
    - 额定绝缘电压 [Ui]:400 V(污染等级 3,符合 IEC 60947-5-1)
    - 额定绝缘电压 [Ui]:300 V(污染等级 3,符合 CSA C22.2 No 14)
    - 端子间电阻:< 25 mOhm(符合 IEC 60255-7 类别 3)
    - 额定冲击耐受电压 [Uimp]:4 kV(符合 IEC 60664)
    - 额定冲击耐受电压 [Uimp]:4 kV(符合 IEC 60947-1)
    - 短路保护:6 A(gG 快速熔断器)
    - 电气耐久性:5000000 次循环,DC-13 24 V,4 W,操作速率:< 60 循环/分钟,负载系数:0.5(符合 IEC 60947-5-1 附录 C)
    - 电气耐久性:10000000 次循环,DC-13 48 V,3 W,操作速率:< 60 循环/分钟,负载系数:0.5(符合 IEC 60947-5-1 附录 C)
    - 电气耐久性:5000000 次循环,DC-13 120 V,3 W,操作速率:< 60 循环/分钟,负载系数:0.5(符合 IEC 60947-5-1 附录 C)
    - 尺寸:宽度 30 mm,高度 50 mm,深度 16 mm
    - 重量:0.065 kg

    3. 产品特点和优势


    - 高可靠性:该限位开关通过了严格的电气耐久性测试,确保在高达数百万次的循环后仍能正常工作。
    - 环境适应性强:能够在 -40...70°C 的环境中存储,满足各种恶劣环境下的应用需求。
    - 兼容性强:支持多种头部连接,如 ZCE01、ZCE02 等,可根据具体应用选择合适的头部。
    - 安全性能卓越:具备短路保护功能,并符合多项国际标准,包括 IEC 和 UL。

    4. 应用案例和使用建议


    - 典型应用:适用于各种机械设备的行程控制,例如电梯、输送带、包装机等。
    - 使用建议:
    - 在安装过程中注意确保电缆的正确连接和固定,以避免机械振动导致的接触不良。
    - 定期检查限位开关的工作状态,特别是在高负载或频繁操作的应用场合。

    5. 兼容性和支持


    - 产品兼容性:支持与 XCMD 系列产品的互换使用。
    - 厂商支持:Schneider Electric 提供详尽的技术文档和支持服务,用户可以通过其官网获取相关信息和技术支持。

    6. 常见问题与解决方案


    - 问题一:安装后开关无法正常工作。
    - 解决方案:检查电缆连接是否正确,重新检查电气连接和头部是否安装到位。
    - 问题二:开关响应时间过长。
    - 解决方案:确认电缆长度和接头接触良好,必要时更换新的电缆。
    - 问题三:设备停止后开关仍然保持开启状态。
    - 解决方案:检查是否存在机械阻碍或其他外部因素影响开关正常操作,调整机械结构以确保开关能够准确触发。

    7. 总结和推荐


    ZCMD21L1 系列微型限位开关凭借其出色的电气耐久性、广泛的温度适应能力和卓越的安全性能,在多个应用领域表现出色。无论是用于轻工机械还是重工业设备,这款产品都能提供可靠的位置检测功能。我们强烈推荐该产品给需要高性能限位开关的用户,尤其是在严苛环境和高频率操作条件下。

ZCMD21L1参数

参数
包装方式 盒装

ZCMD21L1厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD21L1数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD21L1 ZCMD21L1数据手册

ZCMD21L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.952 ¥ 531.9444
5+ $ 58.74 ¥ 475.6716
10+ $ 54.552 ¥ 441.7576
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 531.94
