ZCP39

产品分类: 限位开关
产品描述:
供应商型号: 7004286
供应商: 海外现货
标准整包数: 1

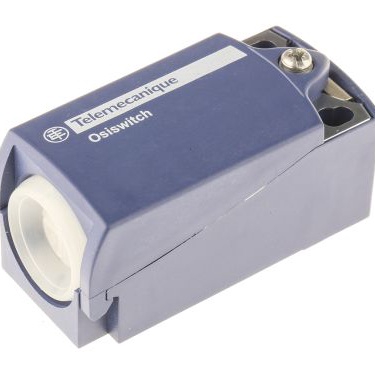

TELEMECANIQUE SENSORS 限位开关 ZCP39

ZCP39概述

    ZCP39 紧凑型限位开关产品手册

    产品简介


    ZCP39 是一款紧凑型限位开关(Limit Switch Body),属于 OsiSense XC 系列,具有2个常闭(NC)和1个常开(NO)的接触方式。它采用快动式动作设计(Snap action),适用于需要高精度和稳定性的多种工业自动化应用场合。该系列的产品主要用于标准紧凑型的控制应用,具有广泛的适用性。

    技术参数


    - 型号:ZCP39
    - 系列名称:OsiSense XC
    - 产品类型:限位开关主体
    - 设计类型:紧凑型
    - 接线组件:可搭配 ZCPEF12, ZCPEG11, ZCPEG13, ZCPEP12, ZCPEP20
    - 额定绝缘电压:[Ui] = 400V (污染等级3)
    - 冲击耐压等级:[Uimp] = 4kV
    - 短路保护:6A 保险丝
    - 电寿命:500万次循环(DC-13 120V, 1W, <60次/分钟,负载因数:0.5)
    - 外形尺寸:宽 31mm,高 65mm,深 30mm
    - 重量:0.07kg
    - 电气连接方式:螺纹夹紧端子(0.34至2 x 0.75mm²)
    - 适用环境温度范围:-25°C 到 70°C(工作环境),-40°C 到 70°C(存储环境)

    产品特点和优势


    1. 紧凑设计:ZCP39 具有高度紧凑的设计,体积小,重量轻,非常适合空间有限的应用场景。
    2. 高可靠性:提供500万次的电寿命测试,确保长期使用中的稳定性。
    3. 多种接口:兼容多种连接组件,提高了安装和配置的灵活性。
    4. 符合标准:产品符合多项国际标准(如 EN/IEC 60947-5-1),并获得 RoHS 认证,环保且可靠。
    5. 快动式操作:采用快动式操作,可以快速响应变化,提高系统反应速度。

    应用案例和使用建议


    ZCP39 可广泛应用于各种工业自动化设备中,如机器人、输送带控制系统、包装机等。建议在安装时考虑到以下几点:
    - 确保开关与关联头(如 ZCE01, ZCE02 等)的正确匹配,以确保性能最佳。
    - 在连接电线时要根据电气连接规范(Screw-clamp terminals, clamping capacity: 1 x 0.34...2 x 0.75 mm²)进行。
    - 选择合适的接线组件,确保信号传输的稳定性。

    兼容性和支持


    ZCP39 可与 XCKP 系列的产品兼容。此外,产品制造商提供了全面的技术支持和维护服务,包括用户指南、安装说明和技术文档,用户可以通过官方网站或客户服务热线获取相关帮助。

    常见问题与解决方案


    1. 问题:无法正常触发
    - 解决方案:检查触发位置是否正确设置,确保没有机械阻碍物干扰。
    2. 问题:触点烧毁
    - 解决方案:确认所使用的电流和电压是否符合额定值,必要时更换合适的保险丝。
    3. 问题:频繁误报
    - 解决方案:调整触发速度设定,或者增加外部屏蔽措施。

    总结和推荐


    ZCP39 紧凑型限位开关凭借其紧凑设计、高可靠性和广泛的应用范围,非常适合于工业自动化领域的多种应用场景。其在恶劣环境下的表现也证明了其卓越的性能和稳定性。因此,我们强烈推荐此产品用于对可靠性和精确度要求较高的场合。同时,用户需根据具体需求选择合适的配套组件,并遵循正确的安装和使用规范。

ZCP39厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCP39数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCP39 ZCP39数据手册

ZCP39封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 309.733
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 309.73
直接购买
加入购物车
