ZCT21N12

产品分类: 限位开关
产品描述:
供应商型号: Q-ZCT21N12
供应商: 期货订购
标准整包数: 1
TELEMECANIQUE SENSORS 限位开关 ZCT21N12

ZCT21N12概述

    ZCT21N12 极限开关体技术手册

    1. 产品简介

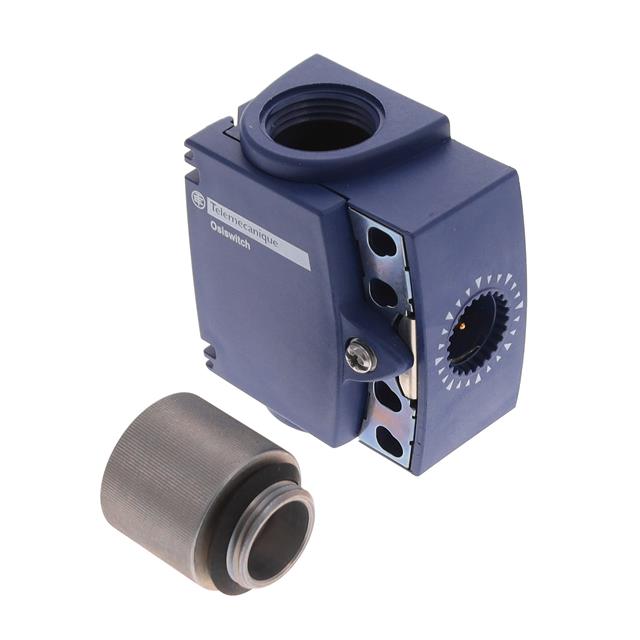

    ZCT21N12 是一种紧凑型极限开关体,隶属于施耐德电气的OsiSense XC系列。该产品提供1个常闭触点(NC)和1个常开触点(NO),采用弹跳动作设计,适用于多种工业控制场合。其独特的设计使其适用于1/2"NPT电缆入口,提供了出色的电气性能和机械强度。

    2. 技术参数


    - 接触类型和组合:1 NC + 1 NO
    - 接触操作:弹跳动作
    - 电气连接:螺丝夹紧端子,适用导线范围:1 x 0.34...2 x 1.5 mm²
    - 电缆入口:两个1/2"NPT适配器,电缆外径范围:0.16...0.31英寸 (4...8毫米)
    - 接触绝缘形式:Zb
    - 接触材料:镀银接触
    - 最小触发速度:0.03英尺/秒 (0.01米/秒)
    - 额定绝缘电压:300伏 (CSA C22.2 No 14认证),500伏 (污染等级3,IEC 60947-1认证),300伏 (UL 508认证)
    - 额定冲击耐压:6千伏 (IEC 60947-1和IEC 60664认证)
    - 短路保护:10安培(gG保险丝)
    - 电寿命:500万次循环,DC-13条件下(48 V, 7 W,<60次/分钟,负载系数:0.5,符合IEC 60947-5-1附录C)

    3. 产品特点和优势


    - 紧凑型设计:节省空间,适用于各种紧凑安装环境。
    - 高可靠性:500万次循环的电寿命,确保长期稳定运行。
    - 广泛的环境适应性:工作温度范围从-25°C到70°C,存储温度范围从-40°C到70°C。
    - 安全可靠:具备6千伏的冲击耐压能力,保障使用安全。

    4. 应用案例和使用建议


    ZCT21N12 适用于多种工业控制场景,例如自动化生产线、机器防护和过程控制。以下是一些具体的应用实例:
    - 自动化生产线:在机械手臂上安装,用于检测位置或状态变化。
    - 机器防护:作为紧急停止开关,防止意外事故发生。
    - 过程控制:监测关键工序的状态,实现自动化控制。
    使用建议:
    - 在选择电缆时,确保电缆直径在规定范围内,以避免接触不良。
    - 安装时注意接线顺序,避免错接造成损坏。

    5. 兼容性和支持


    - 兼容性:ZCT21N12 可与 XCKT 系列产品配套使用,适用于多种控制系统。
    - 支持和维护:施耐德电气为用户提供全面的技术支持,包括安装指导、故障排查等服务。建议用户通过官方渠道获取支持。

    6. 常见问题与解决方案


    - 问题1:接线错误导致设备不工作。
    解决办法:检查接线图,确保所有接线正确无误。
    - 问题2:设备频繁误触发。
    解决办法:检查安装环境,确保没有振动或干扰源。
    - 问题3:接触不良。
    解决办法:定期清理接触面,保持清洁。

    7. 总结和推荐


    综上所述,ZCT21N12 极限开关体凭借其紧凑的设计、高可靠性及广泛的应用范围,在众多应用场景中表现出色。推荐在工业自动化和机械设备防护等领域使用该产品,可以显著提升系统的安全性和稳定性。

ZCT21N12参数

参数
包装方式 盒装

ZCT21N12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCT21N12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCT21N12 ZCT21N12数据手册

ZCT21N12封装设计

查看详情并下载
Symbol
Footprint
3D Model
