XCMN21F2L2

产品分类: 限位开关
产品描述: Telemecanique Sensors, XCMN系列 限位开关, 滚轮柱塞式, IP65, 塑料外壳, 最大250V直流
供应商型号: 1951716
供应商: 海外现货
标准整包数: 1

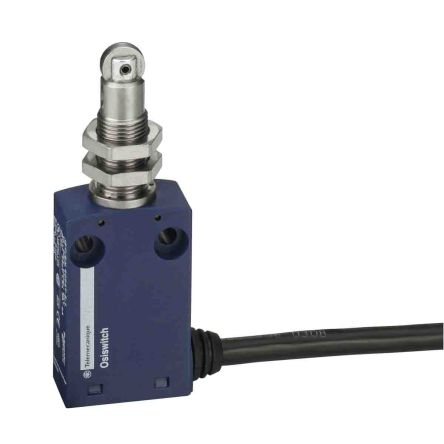

TELEMECANIQUE SENSORS 限位开关 XCMN21F2L2

XCMN21F2L2概述


    产品简介


    XCMN21F2L2 是一款极限开关,属于施耐德电气(Schneider Electric)的产品系列。它主要用于各种工业自动化控制系统,特别是那些需要精确控制和监测运动或位置的应用场景。XCMN21F2L2 采用了标准格式的设计,具备弹簧复位滚轮柱塞金属操作机构,能够实现快速响应的触点切换,支持1个常闭(NC)和1个常开(NO)触点,非常适合在紧凑空间内进行安装和操作。

    技术参数


    - 产品型号: XCMN21F2L2
    - 开关类型: 极限开关
    - 传感器设计: 微型
    - 主体材料: 塑料
    - 头部材料: 钝锌合金
    - 移动方式: 线性
    - 操作机构: 弹簧复位滚轮柱塞金属
    - 接近类型: 侧向接近,双方向
    - 极数: 2
    - 接触形式: 1NC + 1NO
    - 接触操作: 快速切换
    - 接线方式: 固定电缆
    - 电缆长度: 2米
    - 电缆构成: 4 x 0.75 mm²
    - 接触绝缘类型: Zb
    - 正向断开电压: 35 N
    - 脱扣力: 7 N
    - 最大动作速度: 10 cm/s
    - 额定绝缘电压: 300 V (UL 508), 400 V (IEC 60947-5-1), 300 V (CSA C22.2 No 14)
    - 终端间最大电阻: 25 MΩ (IEC 60255-7)
    - 冲击电压耐受电压: 4 kV (IEC 60664)
    - 短路保护: 6 A 熔断器
    - 电气耐用性: 5,000,000 次,DC-13,120 V,1 W;5,000,000 次,DC-13,24 V,3 W;5,000,000 次,DC-13,48 V,2 W
    - 机械耐用性: 5,000,000 次
    - 尺寸: 高度:88 mm;宽度:30 mm;深度:16 mm
    - 重量: 95 克
    - 防护等级: IP65 (IEC 60529),IK04 (EN 50102)
    - 工作温度范围: -25...70°C
    - 储存温度范围: -40...70°C

    产品特点和优势


    XCMN21F2L2 极限开关具有高可靠性和耐用性,能够承受高强度的机械和电气负载。它能够在复杂的工作环境中稳定运行,并且具有良好的正向断开能力,确保了更高的安全性。此外,其紧凑的设计使其适用于多种安装需求,特别是在空间有限的场合。独特的弹簧复位滚轮柱塞金属操作机构使得其反应速度快,能够准确响应各种运动和位置变化,保证系统的高效运转。

    应用案例和使用建议


    应用案例
    - 机械设备: 在自动生产线中,用于检测物料的到达或离开状态。
    - 工业自动化: 在机器人系统中,用于监测关节的位置和运动状态。
    - 安全设备: 在安全门系统中,用于检测门的开启和关闭状态。
    使用建议
    - 在安装过程中,需确保极限开关固定稳固,以避免因振动导致的误动作。
    - 定期检查接线和电缆的完好性,确保电气连接的安全性。
    - 在使用过程中,如发现异常声响或震动,应及时进行检修。

    兼容性和支持


    XCMN21F2L2 与市面上主流的控制系统和设备兼容良好。施耐德电气提供详细的安装指南和技术支持,确保用户能够顺利地集成和使用该产品。此外,施耐德电气还提供了18个月的保修期,用户可以在遇到任何技术问题时获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题: 开关无法正常切换?
    - 解决方案: 检查开关接线是否正确,以及是否存在松动的情况。

    2. 问题: 开关动作迟缓?
    - 解决方案: 检查开关所在环境是否符合规定的温度和湿度要求,同时检查电缆和接线是否存在问题。

    3. 问题: 开关出现误动作?
    - 解决方案: 检查是否有外界干扰因素影响,例如电磁干扰或机械振动。

    总结和推荐


    XCMN21F2L2 极限开关凭借其卓越的性能和高可靠性,成为了工业自动化领域的理想选择。它的紧凑设计、快速响应能力和良好的机械和电气性能使其在各种应用场景中表现出色。我们强烈推荐此产品给需要高精度和高可靠性的工业自动化控制系统用户。

XCMN21F2L2参数

参数
电流额定值 -
电气寿命 -
机械寿命 -
最小行程 -
操作力 -
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
执行器角度 -
长*宽*高 30mm(长度)*88mm(高度)
安装方式 导线安装,底座安装
包装方式 盒装

XCMN21F2L2厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCMN21F2L2数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCMN21F2L2 XCMN21F2L2数据手册

XCMN21F2L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
