ZCD21M12

产品分类: 限位开关
产品描述:
供应商型号: 7004239
供应商: 海外现货
标准整包数: 1

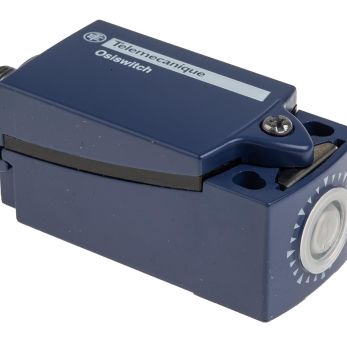

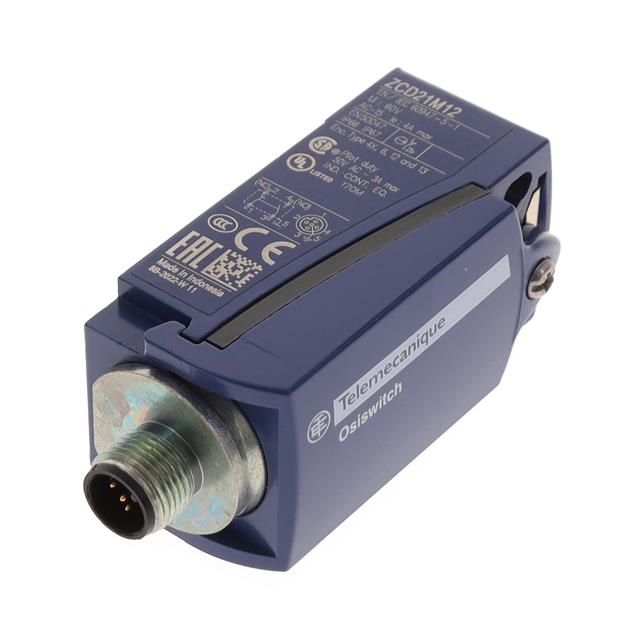

TELEMECANIQUE SENSORS 限位开关 ZCD21M12

ZCD21M12概述

    ZCD21M12 Limit Switch Body 技术手册解析

    1. 产品简介


    ZCD21M12限位开关体是一款专为紧凑型应用设计的限位开关产品,隶属于施耐德电气的OsiSense XC系列。该产品具有1个常闭(NC)和1个常开(NO)触点,采用快动接触方式,通过M12 5针连接器实现电气连接。ZCD21M12限位开关适用于工业自动化控制、机器操作和各种需要精准位置检测的应用场景。

    2. 技术参数


    - 型号: ZCD21M12
    - 触点类型: 1 NC + 1 NO
    - 触点动作: 快动
    - 绝缘等级: [Ui] 额定绝缘电压300V(符合CSA C22.2 No 14标准),污染等级3(符合IEC 60947-1标准)
    - 耐压等级: [Uimp] 额定冲击耐压6kV(符合IEC 60947-1标准)
    - 额定电流: 0.27A(50V,DC-13,符合EN/IEC 60947-5-1附录A标准),3A(50V,AC-15,符合EN/IEC 60947-5-1附录A标准)
    - 额定工作寿命: 500万次循环(DC-13,48V,7W,每分钟不超过60次,负载系数0.5,符合IEC 60947-5-1附录C标准)
    - 尺寸: 宽度1.22英寸(31mm),高度2.56英寸(65mm),深度1.18英寸(30mm)
    - 重量: 0.31磅(0.14千克)

    3. 产品特点和优势


    ZCD21M12限位开关具有以下特点和优势:
    - 紧凑设计: 体积小巧,易于安装和集成。
    - 高可靠性: 经过严格的测试验证,使用寿命长,高达500万次循环。
    - 多样化触点配置: 支持多种触点配置,能够适应不同的应用需求。
    - 环境适应性强: 能够在极端温度环境下稳定工作,适用范围广。
    - 电气保护功能: 具备短路保护功能,确保设备安全运行。

    4. 应用案例和使用建议


    应用案例:
    ZCD21M12限位开关广泛应用于工业机械、自动化设备以及机器人等领域。例如,在装配线上用于监测工件的位置,或在自动门系统中用于控制门的开关状态。
    使用建议:
    - 在安装时应确保开关的固定位置准确无误,以避免因误触发导致的错误操作。
    - 在高频率使用场景下,定期检查和维护设备,确保接触良好,防止因老化导致的接触不良。
    - 由于该产品对振动敏感,建议在高振动环境中采取额外的减震措施。

    5. 兼容性和支持


    ZCD21M12限位开关与XCKD系列产品兼容。施耐德电气提供相应的技术支持和售后服务,用户可通过官方渠道获取产品文档和相关资料。

    6. 常见问题与解决方案


    - 问题1: 设备频繁跳闸。
    - 解决方案: 检查电路是否过载,确保负载电流不超过额定值。
    - 问题2: 触点接触不良。
    - 解决方案: 清洁触点表面,确保接触良好。
    - 问题3: 开关反应迟钝。
    - 解决方案: 检查设备是否受到外部电磁干扰,适当屏蔽或重新定位设备。

    7. 总结和推荐


    综上所述,ZCD21M12限位开关凭借其紧凑的设计、高可靠性、多样化的触点配置以及广泛的环境适应能力,在工业自动化控制领域表现出色。对于需要精确位置检测的应用,我们强烈推荐使用这款产品。

ZCD21M12参数

参数
包装方式 盒装

ZCD21M12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCD21M12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCD21M12 ZCD21M12数据手册

ZCD21M12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 424.2444
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 424.24
直接购买
加入购物车
