ZCT21P16

产品分类: 限位开关
产品描述:
供应商型号: 7004188
供应商: 海外现货
标准整包数: 1

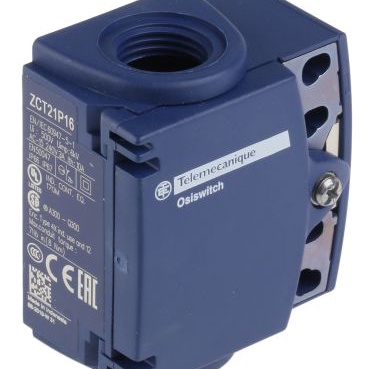

TELEMECANIQUE SENSORS 限位开关 ZCT21P16

ZCT21P16概述

    ZCT21P16 限位开关技术手册解析

    产品简介


    ZCT21P16 是一款紧凑型限位开关,属于施耐德电气(Schneider Electric)旗下的 OsiSense XC 系列标准紧凑型产品线。该限位开关提供固定式安装,具有 1 常闭 (NC) + 1 常开 (NO) 的触点配置,并采用弹跳动作机制。其主要应用于工业自动化控制、机械制造、过程控制等领域,特别适合需要高可靠性操作环境的场合。

    技术参数


    以下是 ZCT21P16 的核心技术参数列表:
    - 额定绝缘电压:300 V (CSA C22.2 No 14), 500 V (污染等级 3, IEC 60947-1)
    - 冲击耐压等级:6 kV (符合 IEC 60947-1 和 IEC 60664)
    - 短路保护:10 A (gG 熔断器)
    - 电寿命:5,000,000 次操作循环,适用于 DC-13 (48V/24V/120V) 条件下
    - 外形尺寸:宽 58 mm × 高 51 mm × 深 30 mm
    - 重量:0.085 kg
    - 适用环境温度:工作温度范围 -25°C 至 +70°C;存储温度范围 -40°C 至 +70°C

    产品特点和优势


    1. 紧凑设计:占用空间小,适合复杂或狭窄的应用场景。
    2. 双极设计:配备 1 常闭 + 1 常开触点,满足多样化控制需求。
    3. 高可靠性:通过 500 万次操作循环验证,确保长期稳定运行。
    4. 多种连接方式:支持螺钉端子连接和电缆入口,方便布线。
    5. 广泛适应性:能在极端温度条件下正常工作,适合恶劣工业环境。

    应用案例和使用建议


    ZCT21P16 可用于机床、机器人、输送带、起重设备等多种机械设备。为了优化使用效果,建议:
    - 定期检查电缆连接情况,确保无松动现象。
    - 在寒冷环境下,避免长时间暴露于极端低温环境。
    - 根据负载特性选择合适的电压和电流配置。

    兼容性和支持


    ZCT21P16 可与施耐德电气的 XCKT 系列头部组件配合使用,实现模块化扩展。同时,施耐德提供长达 18 个月的产品质保服务,并通过了 RoHS 和 REACH 认证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 检查端子连接是否牢固,必要时重新紧固 |
    | 动作速度过慢 | 检查周围障碍物是否有阻碍 |
    | 寿命达到限制 | 更换新的限位开关 |

    总结和推荐


    综上所述,ZCT21P16 限位开关凭借其紧凑设计、高可靠性及广泛的环境适应能力,在工业自动化领域表现出色。它不仅能够满足基本的功能需求,还具备出色的耐用性和稳定性。对于需要高性能限位开关的客户,强烈推荐选择 ZCT21P16。不过,在购买前需根据具体应用场景进一步确认其适用性。

ZCT21P16厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCT21P16数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCT21P16 ZCT21P16数据手册
