XCKJ110513H29

产品分类: 限位开关
产品描述:
供应商型号: Q-XCKJ110513H29
供应商: 期货订购
标准整包数: 1

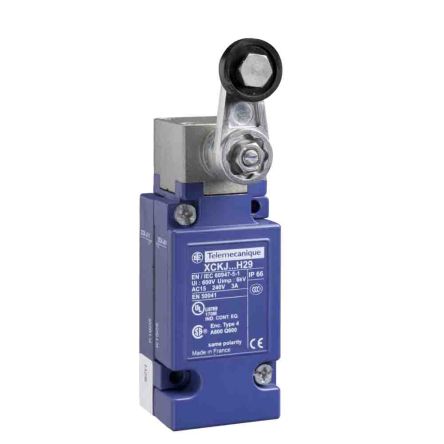

TELEMECANIQUE SENSORS 限位开关 XCKJ110513H29

XCKJ110513H29概述


    产品简介


    限位开关(XCKJ)
    XCKJ是一款适用于多种应用场合的限位开关,它通过钢制滚轮杠杆实现操作。这款限位开关属于OsiSense XC系列,主要用于标准格式的控制和监测。其主要功能是提供机械保护和位置检测,在工业自动化、机械设备、输送系统等领域有着广泛的应用。

    技术参数


    - 类型: 限位开关
    - 产品系列: OsiSense XC
    - 主体材质: Zamak(锌铝合金)
    - 头部材质: Zamak(锌铝合金)
    - 操作头运动方式: 旋转式
    - 操作头: 弹簧复位滚轮杠杆
    - 接近方式: 侧向接近(可编程方向)
    - 电缆入口: M20 x 1.5螺纹,电缆外径:7~13mm
    - 极数: 1极
    - 触点类型和组成: 1个常开触点
    - 触点动作: 瞬动式
    - 开关启动: 通过30°凸轮
    - 电气连接: 螺钉压接端子,导线截面面积:0.75~1.5mm²
    - 额定操作电流(Ie):
    - 在250V DC-13条件下为0.27A
    - 在240V AC-15条件下为3A
    - 额定绝缘电压(Ui):
    - 在CSA C22.2 No 14标准下为300V
    - 在污染等级3条件下为500V
    - 终端间的电阻: <= 25MΩ
    - 额定脉冲耐受电压(Uimp): 6kV
    - 短路保护: 10A通过gG熔断丝
    - 电气寿命: 在特定负载条件下可达500万次循环
    - 机械寿命: 3000万次循环
    - 尺寸:
    - 宽度: 43mm
    - 高度: 84mm
    - 深度: 36mm
    - 重量: 0.49kg
    - 环境参数:
    - 操作环境温度范围: -25°C到70°C
    - 储存环境温度范围: -40°C到70°C

    产品特点和优势


    - 高可靠性: 高达3000万次的机械寿命和500万次的电气寿命,确保了长期稳定运行。
    - 高强度材料: 采用Zamak材料制作主体和头部,具备良好的耐磨损和抗腐蚀能力。
    - 多功能接近方式: 侧向接近且可编程的方向选择,适应不同应用场景需求。
    - 高防护等级: IP66防护等级,IK07防护等级,适合在恶劣环境中使用。
    - 广泛的认证: 符合多项国际标准,如CCC、CSA、UL、CENELEC EN 50041、EN 60204-1等。

    应用案例和使用建议


    应用场景:
    1. 工业自动化:用于各种机械臂和生产线上的位置检测和安全保护。
    2. 物料搬运:在输送带和分拣系统中,用于监控物品的位置和状态。
    3. 机床设备:安装在车床、磨床等设备上,用于防止超程或意外事故。
    使用建议:
    1. 安装位置:根据需要选择合适的角度安装,以满足不同的检测要求。
    2. 维护保养:定期检查和清洁开关,确保其在严苛环境下的可靠运行。
    3. 注意事项:避免在有水或腐蚀性气体的环境中使用,以免影响使用寿命。

    兼容性和支持


    XCKJ限位开关与市场上多数设备兼容,具体兼容性请参照制造商提供的资料。厂商提供18个月的质保期,针对技术支持和售后问题提供快速响应服务。此外,产品的环保属性也十分突出,符合RoHS标准,并提供详细的产品环保资料。

    常见问题与解决方案


    1. 问题: 开关在特定环境下工作不稳定
    - 解决方案: 确认环境温度是否超出工作范围,并检查是否需要增加防水防尘措施。
    2. 问题: 触点接触不良
    - 解决方案: 清洁触点表面,确保接触良好;必要时更换新的触点组件。
    3. 问题: 开关操作频率过高导致寿命缩短
    - 解决方案: 降低操作频率或更换具有更高额定寿命的型号。

    总结和推荐


    总体来看,XCKJ限位开关凭借其卓越的耐用性和可靠性,非常适合应用于各种工业自动化设备及机械控制系统中。其高防护等级、多功能性和广泛适用性使其在市场上具有较强的竞争力。如果您的项目需要一个稳定可靠的限位开关,XCKJ无疑是理想的选择。强烈推荐此产品给需要这类电子元器件的用户和集成商。

XCKJ110513H29厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKJ110513H29数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKJ110513H29 XCKJ110513H29数据手册

XCKJ110513H29封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 860.8472
库存: 5000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 860.84
直接购买
加入购物车
