XCSA722

产品分类: 限位开关
产品描述:
供应商型号: Q-XCSA722
供应商: 期货订购
标准整包数: 1

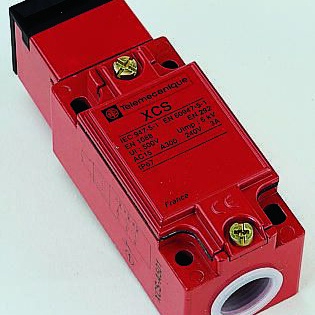

TELEMECANIQUE SENSORS 限位开关 XCSA722

XCSA722概述

    金属安全开关XCSA产品技术手册

    产品简介


    金属安全开关XCSA是一款专门用于安全检测的开关,主要应用于工业环境中。该产品采用金属材料制成,具有2个常闭(NC)触点和1个常开(NO)触点,通过缓慢断开的方式实现安全控制。其额定电压可达240V,并且符合国际标准EN/IEC 60947-5-1的相关要求。主要适用于需要高可靠性和耐用性的安全控制系统。

    技术参数


    - 产品类型: 安全开关
    - 型号: XCSA
    - 触点类型及组成: 2 NC + 1 NO
    - 触点操作方式: 慢速断开,断开前闭合
    - 电缆入口: 1个M20×1.5螺纹接口
    - 电缆外径范围: 7mm至13mm
    - 电连接方式: 接线端子,导线截面面积0.5mm²至1.5mm²
    - 极数: 3
    - 机械耐久性: ≥1,000,000次循环
    - 最小/最大动作速度: 0.01m/s 至 0.5m/s
    - 额定电流:
    - 交流电路: 6A @ 120V (AC-15, A300),3A @ 240V (AC-15, A300)
    - 直流电路: 0.55A @ 125V (DC-13, Q300),0.27A @ 250V (DC-13, Q300)
    - 绝缘电压: 500V (EN/IEC 60947-1),300V (UL 508,CSA C22.2 No 14)
    - 冲击电压: 6kV (EN/IEC 60947-5-1)
    - 短路保护: 10A保险丝 (gG)
    - 提取力: ≥20N
    - 操作速率: 10次/分钟(最高耐用性)
    - 安全级别: 可达到PL=e和SIL 3级(需配备适当的监控系统并正确接线)

    产品特点和优势


    - 高可靠性: 达到PL=e和SIL 3级的安全等级,确保在危险场合下的安全性。
    - 耐用性强: 可承受至少1,000,000次循环,保证长期稳定运行。
    - 防护等级: IP67防护等级,可适应恶劣环境。
    - 宽温范围: 工作温度范围为-25°C至70°C,存储温度范围为-40°C至70°C。
    - 低功耗: 高效的能效管理,降低能耗。
    - 易于安装和维护: 快速安装设计和简单的接线方式,便于现场调试和维护。

    应用案例和使用建议


    该金属安全开关XCSA广泛应用于工业自动化生产线上的安全门、防护罩等位置。通过缓慢断开的设计,可以有效避免因误触发而引起的故障,确保操作人员的安全。
    使用建议:
    - 在安装时,确保开关与相关机械部件之间的正确配合,以避免频繁的误动作。
    - 根据具体的应用环境选择合适的电缆长度和直径。
    - 定期检查设备的运行状态,确保其正常工作。

    兼容性和支持


    - 兼容性: 该安全开关XCSA适用于多种工业控制设备,具有广泛的兼容性。
    - 支持: Schneider Electric提供全面的技术支持和服务,包括安装指导、维护保养和技术培训等。

    常见问题与解决方案


    1. 问题: 开关触点接触不良
    - 解决方案: 检查触点是否干净,必要时进行清洁或更换新的触点。
    2. 问题: 设备启动后立即停止
    - 解决方案: 检查开关的动作速度设置是否合适,调整速度参数。
    3. 问题: 开关无法识别错误信号
    - 解决方案: 确认是否已正确配置监控系统和接线,检查软件设置。

    总结和推荐


    金属安全开关XCSA以其高可靠性、高耐久性和优异的防护性能,在工业安全控制领域表现出色。适用于需要高度安全和可靠性的工业环境。推荐给对设备安全性要求较高的用户和集成商使用。

XCSA722厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。
