XS9C4A1PCG13

产品分类: 距离传感器
产品描述:
供应商型号: Q-XS9C4A1PCG13
供应商: 期货订购
标准整包数: 1
TELEMECANIQUE SENSORS 距离传感器 XS9C4A1PCG13

XS9C4A1PCG13概述

    电子元器件技术手册解析

    产品简介

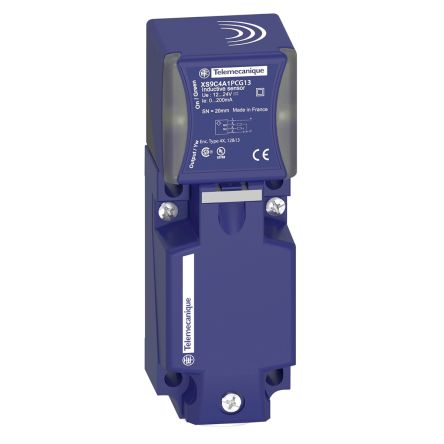

    XS9C4A1PCG13 是一款来自 Telemecanique 的电感式接近传感器,属于通用型传感器。该产品专为焊接机等应用设计,具有出色的感应距离和防护等级,适用于多种工业环境。其基本功能是检测金属物体的存在与否,可广泛应用于自动化控制、机器人系统等领域。

    技术参数


    - 型号:XS9C4A1PCG13
    - 类型:电感式接近传感器
    - 感应距离:0.79 英寸(20 毫米)
    - 输出信号:离散信号
    - 供电电压范围:12...24 V DC,带反极性保护
    - 最大开关电流:≤ 200 mA,过载及短路保护
    - 防护等级:IP67,符合 IEC 60529;IP65,符合 IEC 60529;IP69K,符合 DIN 40050
    - 响应频率:≤ 250 Hz
    - 电压降:关闭时 <2 V
    - 功耗:无负载时 0...30 mA
    - 尺寸:高 1.57 英寸(40 毫米),长 1.57 英寸(40 毫米),宽 4.61 英寸(117 毫米)
    - 净重:0.54 磅(0.244 千克)
    - 环境温度范围:运行 -13...158 °F(-25...70 °C),储存 -40...185 °F(-40...85 °C)

    产品特点和优势


    - 高可靠性:经过振动和冲击测试,能在恶劣环境下稳定工作。
    - 多样的安装方式:提供多种固定方式,适应不同的安装需求。
    - 多功能输出配置:1 个常开触点和 1 个常闭触点,适用于复杂的控制系统。
    - 良好的电磁兼容性:具备高抗干扰能力,适用于工业环境。
    - 认证齐全:通过 CE 认证,符合 CSA 和 UL 标准,保证产品的安全性和合规性。

    应用案例和使用建议


    - 焊接机:在焊接机上安装 XS9C4A1PCG13 可以实时监测金属部件的位置,确保焊接过程的精准度。
    - 自动化生产线:在自动装配线上,传感器可以检测物料的存在与否,提高生产效率。
    - 机器人系统:作为机器人系统的感知组件,帮助机器人实现精确定位和操作。
    使用建议:
    - 在安装时,要确保传感器的感应面与被测物体的距离符合说明书要求,以获得最佳效果。
    - 定期检查电缆和连接器的完好性,避免因磨损导致接触不良。
    - 在安装过程中注意防尘和防水,确保防护等级的有效性。

    兼容性和支持


    - 兼容性:适用于各种标准电气接口,如 Pg 13.5 电缆夹头。
    - 支持:制造商提供 18 个月的保修服务,技术支持涵盖安装、调试和故障排除。

    常见问题与解决方案


    1. 传感器不工作
    - 原因:供电电压不足或接线错误。
    - 解决办法:检查电源电压,确保在 12...24 V DC 范围内;确认接线正确。
    2. 响应延迟
    - 原因:电缆过长或电路干扰。
    - 解决办法:尽量缩短电缆长度,使用屏蔽电缆减少干扰。
    3. 感应距离不准确
    - 原因:安装位置不当或被测物体材料不合适。
    - 解决办法:按照说明书调整安装位置,使用正确的材料校正因子。

    总结和推荐


    XS9C4A1PCG13 是一款可靠且高效的电感式接近传感器,适用于多种工业应用场景。它具备优秀的防护性能和广泛的供电电压范围,能够适应不同环境下的需求。尽管需要严格按照安装指南进行操作,但一旦正确安装,该产品将极大地提升系统的稳定性和准确性。因此,强烈推荐使用此产品,特别是在需要高精度检测的场合。

XS9C4A1PCG13参数

参数
包装方式 盒装

XS9C4A1PCG13厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XS9C4A1PCG13数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 距离传感器 TELEMECANIQUE SENSORS XS9C4A1PCG13 XS9C4A1PCG13数据手册
