XCKM102H29

产品分类: 限位开关
产品描述:
供应商型号: XCKM102H29
供应商: TME
标准整包数: 1

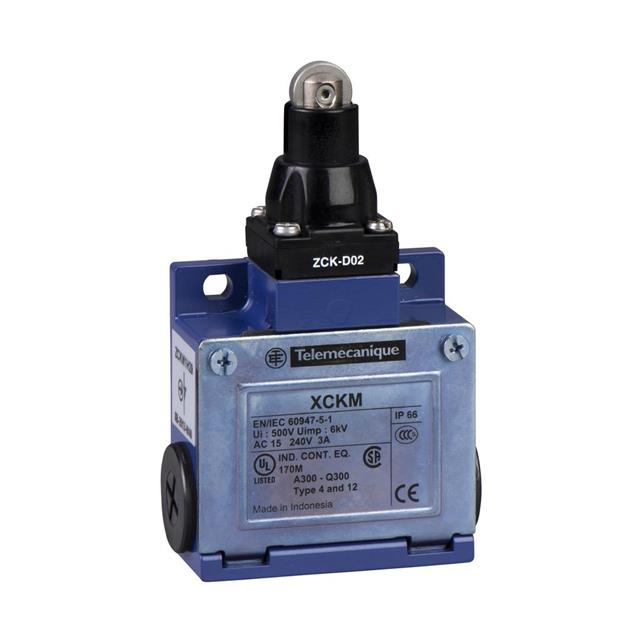

TELEMECANIQUE SENSORS 限位开关 XCKM102H29

XCKM102H29概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册介绍的产品为施耐德电气(Schneider Electric)的XCKM限位开关,属于OsiSense XC系列标准格式的限位开关。该产品主要用于机械设备的控制和保护,特别适用于需要高可靠性、高性能的应用场景,例如工业自动化生产线、包装机械等领域。

    2. 技术参数


    XCKM限位开关的技术规格如下:
    - 型号: XCKM102H29
    - 产品类型: 限位开关
    - 材质: 金属,锌合金压铸体(Zamak)
    - 操作头类型: 按钮式操作头
    - 操作方式: 线性操作
    - 触发机构: 弹簧复位滚轮柱塞金属
    - 接近方式: 侧向双方向接近
    - 电缆入口: 3个M20 x 1.5螺纹孔,电缆外径:7...13 mm
    - 触点类型: 1常闭(NC)+ 1常开(NO)
    - 触点动作: 快速切换动作
    - 电气连接: 螺钉压接端子,适用导线截面积:0.34mm²~1.5mm²
    - 隔离形式: Zb型
    - 开关动作: 通过30°凸轮触发
    - 正向断开最小力: 36N
    - 起动最低力: 12N
    - 最小触发速度: 0.01 m/min
    - 最大触发速度: 0.5 m/s
    - 绝缘电压: 额定值500V(污染等级3),符合IEC 60947-1;300V,符合UL 508和CSA C22.2 No 14
    - 短路保护: 10A,通过gG保险丝
    - 电气寿命: 500万次,DC-13,感性负载,120V,4W
    - 机械寿命: 2000万次
    - 尺寸: 宽度64mm,高度64mm,深度30mm
    - 重量: 0.255kg

    3. 产品特点和优势


    XCKM限位开关具备多项显著优势:
    - 高可靠性: 具有500万次电气寿命和2000万次机械寿命,保证长时间稳定运行。
    - 多功能性: 支持多种电气连接方式,适合不同应用场景。
    - 防护性能: 达到IP66防护等级和IK05抗冲击等级,确保在恶劣环境下的可靠运行。
    - 环境适应性强: 工作温度范围宽广(-25°C至70°C),存储温度范围更广(-40°C至70°C)。

    4. 应用案例和使用建议


    XCKM限位开关广泛应用于工业自动化生产线、包装机械和其他需要精确定位控制的场合。例如,在自动化装配线上,可以用于检测工件到位状态或控制工件移动路径。使用时,应确保电缆入口正确安装,避免进水或损坏,定期检查接触点状况以确保长期可靠的性能。

    5. 兼容性和支持


    该产品与其他电子元器件和设备兼容性良好,适用于大多数标准工业自动化控制系统。施耐德电气提供全面的技术支持和售后服务,包括在线技术支持和现场维护服务,确保用户能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题: 触点频繁烧毁
    - 解决方法: 检查负载电流是否超出额定值,确认连接稳固,必要时更换合适的触点类型。
    - 问题: 开关动作不灵敏
    - 解决方法: 检查触点间隙是否正常,调整触发机构的位置,或者替换新设备。
    - 问题: 密封失效导致进水
    - 解决方法: 检查安装位置是否有水进入风险,采取适当防水措施,并定期检查密封圈状态。

    7. 总结和推荐


    综上所述,XCKM限位开关凭借其卓越的可靠性、多样化的功能和广泛的适用性,成为工业自动化领域的重要选择。建议在需要高精度控制和长寿命应用场合优先考虑使用该产品。无论是制造工厂还是生产设备,XCKM都能提供可靠的保护和精准的控制。

XCKM102H29参数

参数
包装方式 盒装

XCKM102H29厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKM102H29数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKM102H29 XCKM102H29数据手册

XCKM102H29封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 80.232 ¥ 677.9604
5+ $ 74.88 ¥ 606.372
10+ $ 69.528 ¥ 563.032
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 677.96
