XCKJ10511H29

产品分类: 限位开关
产品描述:
供应商型号: 7004305
供应商: 海外现货
标准整包数: 1

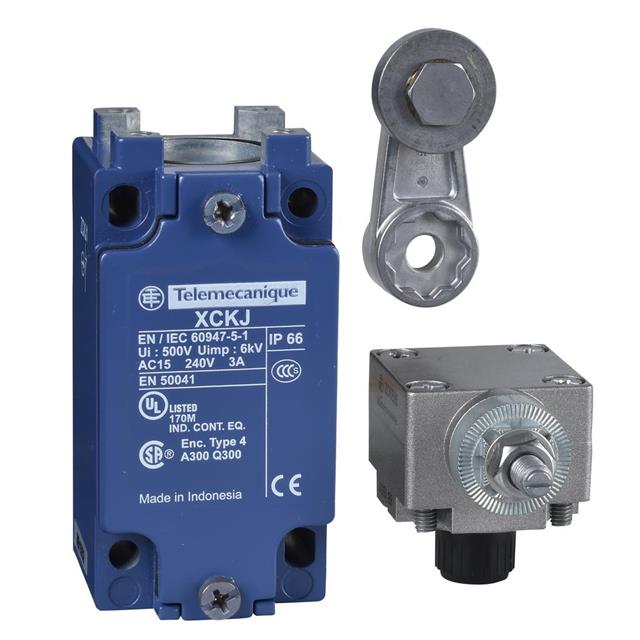

TELEMECANIQUE SENSORS 限位开关 XCKJ10511H29

XCKJ10511H29概述


    产品简介


    XCKJ10511H29型限位开关是OsiSense XC系列下的标准格式产品,专为各种工业应用设计。该限位开关采用了热塑性滚轮杠杆设计,配备了一个常闭(NC)和一个常开(NO)触点,确保了高效可靠的机械和电气操作。其主要功能包括精确的位置检测、快速切换响应以及高防护等级。XCKJ10511H29广泛应用于自动化设备、包装机械、输送系统等领域,能够在恶劣环境下提供稳定可靠的操作性能。

    技术参数


    - 额定电压: Ui = 300 V (CSA C22.2 No 14),Ui = 500 V (污染等级3,IEC 60947-1)
    - 额定电流: Ie = 0.27 A(250 V, DC-13, Q300,EN/IEC 60947-5-1附录A),Ie = 3 A(240 V, AC-15, A300,EN/IEC 60947-5-1附录A)
    - 常规封闭热电流: Ithe = 10 A
    - 额定冲击耐压: Uimp = 6 kV (IEC 60947-1, IEC 60664)
    - 短路保护: 10 A(gG保险丝)
    - 电寿命: 5,000,000次循环(DC-13, 48 V, 7 W, 操作率≤60次/min, 负载系数0.5,符合IEC 60947-5-1附录C)
    - 机械寿命: 30,000,000次循环
    - 工作温度范围: -13...158°F (-25...70°C)

    产品特点和优势


    XCKJ10511H29限位开关具备以下独特功能和优势:
    - 精准位置检测: 采用滚轮杠杆式设计,可在特定角度范围内实现准确的机械触发,确保位置检测的可靠性。
    - 高防护等级: IP66级别的防护能力使其能够在恶劣的环境中正常运行,不受灰尘和水的影响。
    - 优异的电气性能: 额定电流和电压参数满足多种工业应用需求,确保稳定的电气连接和切换响应。
    - 广泛的认证和合规性: 符合多项国际标准,如CENELEC EN 50041, IEC 60947-5-1等,确保产品质量和安全性能。

    应用案例和使用建议


    应用案例
    XCKJ10511H29限位开关广泛应用于自动化生产线中的机械臂、传送带、包装机等设备。例如,在某汽车制造厂的装配线上,该限位开关被安装在机器人的移动轴上,用于实时监测机器人的位置,以确保精确的装配操作。
    使用建议
    - 安装环境选择: 在安装过程中,确保开关处于干燥且无尘的环境中,避免过高的湿度或粉尘影响其性能。
    - 接线规范: 在接线时,遵循制造商提供的电气连接图和规范,确保接线正确且牢固。
    - 定期检查: 定期检查限位开关的工作状态,确保其能够正常触发和恢复,必要时进行清洁和润滑。

    兼容性和支持


    XCKJ10511H29限位开关与多种工业控制系统和设备兼容,可以轻松集成到现有系统中。Schneider Electric公司提供了全面的技术支持,包括产品文档、在线技术支持和培训服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 开关频繁误动作
    - 解决办法: 检查开关安装位置是否有强烈振动源,调整固定方式或加装减震装置;同时检查电路是否存在干扰信号。

    - 问题: 开关触点接触不良
    - 解决办法: 清洁触点,使用适当的润滑剂减少摩擦,并确保触点没有氧化或损坏。

    - 问题: 开关无法正常切换
    - 解决办法: 检查供电电源是否正常,触点连接是否紧固,必要时更换保险丝。

    总结和推荐


    XCKJ10511H29限位开关凭借其卓越的性能和广泛的适用性,成为自动化设备中不可或缺的关键部件。其具备高防护等级、精准的位置检测能力和可靠的电气性能,使其在各种恶劣环境下仍能稳定工作。综合考虑产品的质量、性能和易用性,我们强烈推荐使用这款限位开关。对于需要高精度和可靠性的工业应用,XCKJ10511H29是一个值得信赖的选择。

XCKJ10511H29参数

参数
包装方式 盒装

XCKJ10511H29厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKJ10511H29数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKJ10511H29 XCKJ10511H29数据手册

XCKJ10511H29封装设计

查看详情并下载
Symbol
Footprint
3D Model
