XMPR12C2433

产品分类: 压力传感器
产品描述: Telemecanique Sensors 压力开关, 最大压力读数12bar, 最小压力读数1.3bar
供应商型号: 1353786
供应商: 海外现货
标准整包数: 1

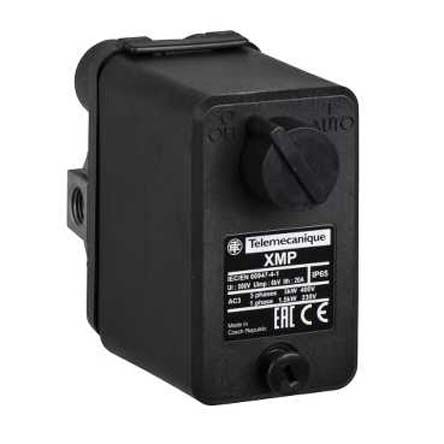

TELEMECANIQUE SENSORS 压力传感器 XMPR12C2433

XMPR12C2433概述

    XMPR12C2433 压力传感器技术手册

    1. 产品简介


    XMPR12C2433 是一款压力传感器,属于OsiSense XM系列的一部分。其主要功能是通过机械方式感应和控制压力。适用于空气(0...70°C)、淡水(0...70°C)和海水(0...70°C)的测量与控制。广泛应用于工业自动化、过程控制等领域。

    2. 技术参数


    - 工作压力范围:0.3...12.3 巴
    - 电气连接:螺栓夹紧端子,最小接触面积:2 x 4 mm²
    - 电气电路类型:电源电路
    - 设定范围:低设定值 0.3...10.3 巴;高设定值 1.3...12 巴
    - 差分设定范围:低设定值 1 巴;高设定值 1.7...8.4 巴
    - 破坏压力:30 巴
    - 绝缘电压:额定绝缘电压 500 V,符合 EN/IEC 60947-1
    - 冲击电压:额定冲击耐压 6 kV,符合 EN/IEC 60947-1
    - 终端电阻:≤ 25 MΩ,符合 IEC 60255-7 category 3 和 NF C 93-050 method A
    - 电寿命:1000000 次循环(1.5 kW,操作速率:10 次/min,负载因数:0.4,400 V AC 3 相)
    - 机械寿命:1000000 次循环
    - 尺寸:深 98 mm,高 138 mm,宽 57 mm
    - 环境温度:操作温度 -25...70 °C;存储温度 -40...70 °C
    - 振动抗性:3 gn(f = 10...500 Hz),符合 IEC 60068-2-6
    - 冲击抗性:50 gn,符合 IEC 60068-2-27
    - 防护等级:IP65,符合 EN/IEC 60529
    - 重量:0.45 kg

    3. 产品特点和优势


    - 高精度:重复性误差小于 3.5%。
    - 坚固耐用:电寿命和机械寿命高达百万次循环。
    - 适应性强:适用于多种流体介质,包括空气、淡水和海水。
    - 安全可靠:具有冲击和振动防护,确保在恶劣环境中稳定运行。
    - 易于安装和调试:采用标准接口,可快速安装和调整设置。

    4. 应用案例和使用建议


    - 应用案例:适用于水处理厂、石油钻井平台、化工厂等需要精确压力监控的场合。
    - 使用建议:
    - 在安装时,确保所有接头正确拧紧,以避免泄漏。
    - 定期检查设备的工作状态,特别是差分压力的变化情况。
    - 避免传感器暴露在极端高温或低温环境下,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:可与多种电缆连接器和电气控制系统兼容。
    - 支持:制造商提供长达18个月的保修期,同时可获得技术咨询和支持服务。

    6. 常见问题与解决方案


    - 问题:传感器读数不准确。
    - 解决方案:检查传感器接线是否正确,重新校准设定点。
    - 问题:设备频繁跳闸。
    - 解决方案:确认设定值是否合理,必要时调整差分设定范围。
    - 问题:外壳损坏。
    - 解决方案:更换损坏部件,确保使用符合标准的外壳材料。

    7. 总结和推荐


    XMPR12C2433是一款高性能的压力传感器,具备高精度、耐用性和多功能性。适用于各种严苛环境下的压力监测和控制任务。鉴于其出色的性能和广泛的适用性,我们强烈推荐在相关项目中选用此款产品。

XMPR12C2433参数

参数
最大工作压力 12Pa
工作压力范围 -
最大工作供电电压 -
最小工作供电电压 -
精度 ±3.5%
输出类型 Triple Throw - NC
压力类型 -
安装方式 面板安装

XMPR12C2433厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMPR12C2433数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMPR12C2433 XMPR12C2433数据手册

XMPR12C2433封装设计

查看详情并下载
Symbol
Footprint
3D Model
