XCMN2107L1

产品分类: 限位开关
产品描述:
供应商型号: Q-XCMN2107L1
供应商: 期货订购
标准整包数: 1

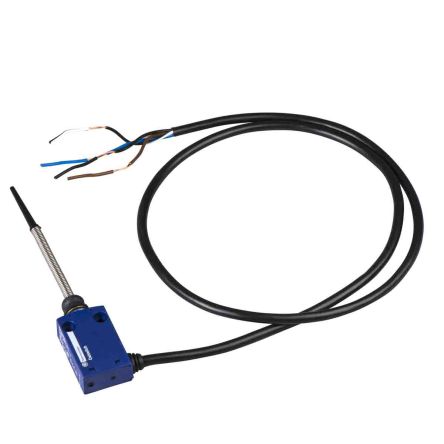

TELEMECANIQUE SENSORS 限位开关 XCMN2107L1

XCMN2107L1概述

    XCMN2107L1 极限开关产品技术手册

    1. 产品简介


    XCMN2107L1 是一种极限开关,属于施耐德电气OsiSense XC系列的一部分。它是一款标准格式的产品,属于固定式微型极限开关,主要用于检测机械运动的限位点。这种开关非常适合用于工业自动化控制、机械设备防护、安全门锁止等领域。

    2. 技术参数


    - 基本参数
    - 型号: XCMN2107L1
    - 系列名称: OsiSense XC
    - 类型: 固定式微型极限开关
    - 头部类型: 多方向头
    - 材料: 塑料(主体),锌铝合金(头部)
    - 固定方式: 通过主体固定
    - 操作方式: 弹簧复位弹簧杆(带有热塑性末端)
    - 接近方式: 多方向接近
    - 极数: 2极
    - 触点类型: 1个常闭(NC)+ 1个常开(NO)
    - 触点操作: 拍打动作
    - 电气参数
    - 电连接: 固定电缆
    - 电缆长度: 1米(3.28英尺)
    - 电缆结构: 4根0.75mm²导线
    - 电线绝缘材料: 聚氯乙烯橡胶(PvR)
    - 接触绝缘形式: Zb
    - 最小触发力: 0.1牛顿
    - 最大操作速度: 1米/秒(3.28英尺/秒)
    - 安全参数
    - 额定绝缘电压: 300伏(污染等级3,符合UL 508标准)
    - 冲击耐压: 4千伏(符合IEC 60664标准)
    - 短路保护: 6安培(熔断丝)
    - 耐用性
    - 电气耐用性: 500万次循环,DC-13,120V,1W(操作率≤60次/分钟,负载系数0.5)
    - 机械耐用性: 500万次循环
    - 尺寸与重量
    - 宽度: 30毫米(1.18英寸)
    - 高度: 168毫米(6.61英寸)
    - 深度: 16毫米(0.63英寸)
    - 重量: 0.085千克(0.19磅)

    3. 产品特点和优势


    XCMN2107L1 具有多方向操作头,使得安装更加灵活。此外,它具有高绝缘电压(300伏)和冲击耐压(4千伏),能够在恶劣环境中稳定运行。该产品采用多方向接近方式,能够更精确地检测运动部件的位置,适用于多种工业应用场景。

    4. 应用案例和使用建议


    - 应用场景:适合用于机械设备的安全门、紧急停止按钮等需要检测机械位置的应用。
    - 使用建议:安装时应确保周围无强电磁干扰,并且要根据实际负载选择合适的电缆长度和材质,以避免信号干扰和损耗。

    5. 兼容性和支持


    XCMN2107L1 可以与多种工业控制系统兼容,特别是那些需要机械保护和安全控制的应用。施耐德电气提供了完整的售后服务和技术支持,包括产品保修期为18个月。

    6. 常见问题与解决方案


    - 问题: 开关信号不稳定
    - 解决方案: 检查电缆连接是否松动,确保连接稳固;检查周围是否有强电磁干扰。
    - 问题: 触点不响应
    - 解决方案: 检查是否有物理损坏,如弹簧断裂或触点氧化,必要时更换新的极限开关。

    7. 总结和推荐


    XCMN2107L1 极限开关以其多方向操作头、高绝缘电压和冲击耐压的特点,在各种工业自动化和机械保护应用中表现出色。其广泛的兼容性和良好的技术支持使其成为可靠的选择。总体来说,我们非常推荐使用这款产品。

XCMN2107L1厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCMN2107L1数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCMN2107L1 XCMN2107L1数据手册

XCMN2107L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
