XMLPM01GC21F

产品分类: 压力传感器
产品描述:
供应商型号: 1778883
供应商: 欧时
标准整包数: 1

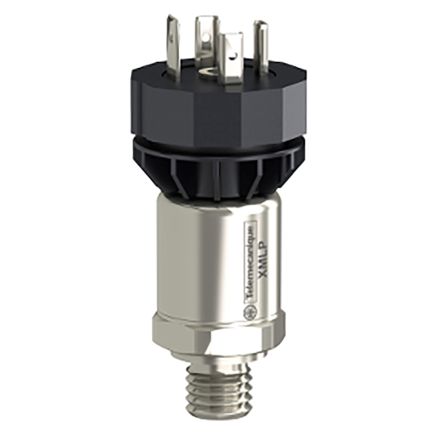

TELEMECANIQUE SENSORS 压力传感器 XMLPM01GC21F

XMLPM01GC21F概述

    电子元器件产品技术手册解析:压力传感器

    1. 产品简介


    本文所讨论的产品为OsiSense XM系列中的XMLPM01GC21F型压力传感器。该压力传感器主要用于测量范围为-1到1巴的压力变化,并输出标准的4-20mA电流信号。它适用于各种流体介质(如淡水、空气、气体和液压油)的监控,能够在广泛的温度范围内(-15°C至125°C)正常工作。此外,该传感器支持多种安装方式,能够适应不同的应用需求。其广泛应用于工业自动化、楼宇自动化、过程控制和水处理系统等领域。

    2. 技术参数


    - 测量范围: -1...1 bar
    - 输出信号: 4...20 mA
    - 供电电压: 12...24 V DC SELV(电压范围7...33 V)
    - 最大允许意外压力: 3 bar
    - 破坏压力: 5 bar
    - 响应时间: <= 2 ms(对于10...90%的满量程)
    - 测量精度: ±0.5%(测量范围内的测量值)
    - 分辨率: 0.1%(测量范围内的分辨率)
    - 敏感度漂移: ±0.02%(测量范围/°K)
    - 零点漂移: ±0.02%(测量范围/°K)
    - 长期稳定性: ±0.25%(测量范围内的长期稳定性)
    - 机械耐久性: ≥1000万次循环
    - 重量: 0.095 kg
    - 直径: 26 mm
    - 长度: 55 mm

    3. 产品特点和优势


    - 高精度和高分辨率: ±0.5%的测量精度和0.1%的分辨率确保了在复杂环境下的准确测量。
    - 宽工作温度范围: 可以在-15°C至125°C的温度范围内稳定运行,适应恶劣环境。
    - 高抗干扰能力: 符合EN/IEC 61000-4系列标准,具有强大的电磁兼容性。
    - 长寿命设计: 机械耐久性达到1000万次循环以上,适合长期使用。
    - 绿色环保认证: 获得RoHS和REACH认证,符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    在一个典型的水处理系统中,XMLPM01GC21F被用于监测过滤器进水口和出水口的压力差,以确保系统正常运行。当压力差超过预设阈值时,控制系统会触发报警并自动调整系统参数。
    使用建议:
    - 定期检查连接和接线,避免松动或接触不良。
    - 在高温环境下使用时,需考虑额外的冷却措施以保护传感器。
    - 定期校准传感器,以确保其始终处于最佳工作状态。

    5. 兼容性和支持


    - 兼容性: XMLPM01GC21F与多种标准电气连接(如EN 175301-803-A)兼容,易于集成到现有系统中。
    - 支持服务: 施耐德电气提供详尽的技术文档和支持服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题1: 输出信号不稳定。
    - 解决方案: 检查电源电压是否在额定范围内,确认接线无误,必要时重新校准传感器。
    - 问题2: 压力读数异常偏高或偏低。
    - 解决方案: 确认传感器是否正确安装,检查管路是否有泄漏或其他影响测量的因素。

    7. 总结和推荐


    XMLPM01GC21F是一款高性能的压力传感器,具备高精度、高稳定性以及良好的环境适应能力。其在水处理、工业自动化及楼宇自动化等多个领域的广泛应用证明了其可靠性和实用性。总体而言,施耐德电气的这款产品非常适合需要精确压力测量的应用场合,强烈推荐在相关项目中采用。

XMLPM01GC21F厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLPM01GC21F数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLPM01GC21F XMLPM01GC21F数据手册
