XMPA06C2131

产品分类: 压力传感器
产品描述: Telemecanique Sensors 压力开关, 最大压力读数6bar, 最小压力读数1bar
供应商型号: 1353781
供应商: 海外现货
标准整包数: 1

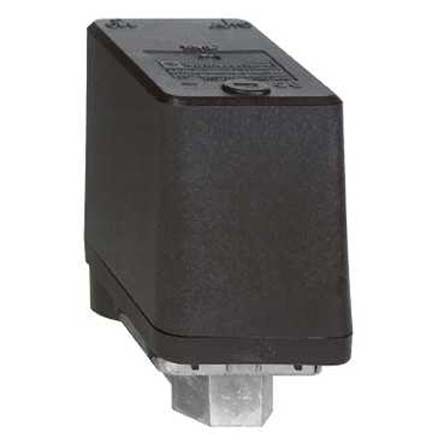

TELEMECANIQUE SENSORS 压力传感器 XMPA06C2131

XMPA06C2131概述

    电子元器件产品技术手册

    1. 产品简介


    本手册详细介绍了一款名为XMPA06C2131的压力传感器。这款产品属于OsiSense XM系列,是一款机电式压力传感器,型号为XMP,主要用于检测流体的压力变化。产品设计用于空气(0至70°C)和水(淡水和海水)环境中。这款传感器适用于各种工业应用场合,例如机械设备、自动化系统和过程控制系统等。

    2. 技术参数


    以下为该产品的主要技术参数和规格:
    - 压力范围: 0...6 bar
    - 控制介质: 空气、淡水、海水(0至70°C)
    - 电缆入口: 两个Pg 13.5电缆密封入口
    - 接触类型: 3个NC(常闭)瞬间动作触点
    - 电气连接: 螺钉压接端子,最小容量:2 x 4 mm²
    - 电气电路类型: 功率电路
    - 量程调节: 可调差动
    - 破坏压力: 30 bar
    - 额定绝缘电压 [Ui]: 500 V,符合EN/IEC 60947-1标准
    - 额定冲击耐压 [Uimp]: 6 kV,符合EN/IEC 60947-1标准
    - 终端间电阻: ≤ 25 MΩ,符合IEC 60255-7类别3
    - 电寿命: 100万次循环(1.5 kW,每分钟10次,负载系数0.4,400 V AC三相)
    - 机械寿命: 100万次循环
    - 操作温度范围: 运行时-25°C至70°C,存储时-40°C至70°C
    - 振动抵抗力: 3 gN(频率10至500 Hz),符合IEC 60068-2-6标准
    - 冲击抵抗力: 50 gN,符合IEC 60068-2-27标准
    - 防护等级: IP54,符合EN/IEC 60529标准
    - 材料: 与流体接触的材料为镀铬锌合金,覆盖帆布的丁腈橡胶;外壳材料为PA玻璃纤维浸渍

    3. 产品特点和优势


    - 高精度和重复性: 具有±3.5%的高重复准确性,确保了可靠的测量结果。
    - 耐用性强: 经过100万次电寿命和机械寿命测试,保证了长时间运行的稳定性和可靠性。
    - 广泛的工作温度范围: 支持在极端环境下使用,能在-25°C至70°C范围内正常工作。
    - 高防护等级: IP54防护等级提供了防尘和防水的能力,适合恶劣的工作环境。
    - 环保合规: 符合RoHS标准,减少有害物质的使用,支持可持续发展。

    4. 应用案例和使用建议


    这款压力传感器广泛应用于需要精确测量空气和水压的场合,如水处理厂、石油化工、食品加工等行业。安装时,应注意以下几点以优化其性能:
    - 安装位置应避免受到强烈振动或冲击的影响。
    - 定期检查并清理可能引起阻塞的过滤装置,确保良好的气流或水流。
    - 在高温环境中使用时,需注意传感器的散热问题。

    5. 兼容性和支持


    - 兼容性: 该传感器设计兼容多种标准电缆密封和电气接口,易于集成到现有的设备或系统中。
    - 支持: Schneider Electric提供了全面的技术支持和售后服务,包括产品培训、故障排除和技术咨询等服务。

    6. 常见问题与解决方案


    - 问题: 设备在频繁操作下出现误动作。
    - 解决方案: 检查设定点范围是否合理,并根据应用需求进行调整。如果需要进一步提高稳定性,可以考虑增加额外的滤波措施。
    - 问题: 读数不准确。
    - 解决方案: 检查安装是否正确,确认所有连接是否紧固无误。如果仍存在问题,建议联系技术支持进行进一步诊断。

    7. 总结和推荐


    总体而言,XMPA06C2131压力传感器以其高精度、高耐用性和广泛的工作温度范围,在众多工业应用中表现出色。特别适合于要求严格且需要长时间稳定工作的环境。因此,强烈推荐此款产品用于需要精准压力监测的应用场合。

XMPA06C2131参数

参数
最大工作供电电压 -
最小工作供电电压 -
精度 <3.5 %
输出类型 3 NC
压力类型 -
最大工作压力 6Pa
工作压力范围 -
安装方式 面板安装
应用等级 工业级

XMPA06C2131厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMPA06C2131数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMPA06C2131 XMPA06C2131数据手册

XMPA06C2131封装设计

查看详情并下载
Symbol
Footprint
3D Model
