XMLP6K0PD130

产品分类: 压力传感器
产品描述: Telemecanique Sensors 压力开关, 最大压力读数6000psi, 最小压力读数0psi
供应商型号: 3133268
供应商: element14
标准整包数: 1

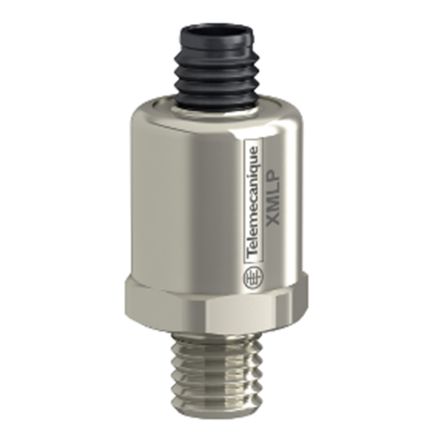

TELEMECANIQUE SENSORS 压力传感器 XMLP6K0PD130

XMLP6K0PD130概述

    # 电子元器件技术手册 —— OsiSense XMLP 压力传感器

    1. 产品简介


    OsiSense XMLP 是一款高精度的压力传感器,专为需要精确测量和可靠传输压力信号的应用而设计。作为一款电子压力传感器,XMLP 的主要功能是将液体或气体的压力转化为电信号进行输出,适用于多种工作环境。其主要应用于水处理、石油勘探、液压系统等领域,用于实时监测和控制压力变化。

    2. 技术参数


    基本规格
    - 压力范围: 0...6000 psi
    - 最大偶然压力: 18000 psi
    - 破坏压力: 36000 psi
    - 电气连接: 1个M12 4针接口
    - 供电电压: 5 V DC SELV (4.5...5.5 V)
    - 电流消耗: < 7 mA
    - 输出信号: 模拟信号(0.5...4.5 V)
    性能参数
    - 响应时间: 输出信号在10%至90%全量程内的响应时间≤2 ms
    - 测量精度: ±0.5%测量范围,0.1%测量范围
    - 零点漂移: ±0.02%测量范围/°K
    - 灵敏度漂移: ±0.02%测量范围/°K
    - 机械耐久性: ≥10000000次循环
    环境适应性
    - 操作温度: -30...85 °C
    - 存储温度: -50...100 °C
    - 振动: 20 gn (f = 15...2000 Hz),符合EN/IEC 60068-2-6
    - 冲击: 100 gn,持续11 ms,符合EN/IEC 60068-2-27
    - 防护等级: IP69K,IP65,IP67,符合EN/IEC 60529标准
    电磁兼容性
    - 瞬态冲击波免疫测试: 符合EN/IEC 61000-4-5,测试水平1 kV
    - 磁场免疫测试: 符合EN/IEC 61000-4-8,测试水平100 A/m
    - 电磁场敏感性测试: 符合EN/IEC 61000-4-3,测试水平10 V/m
    - 辐射RF场免疫测试: 符合EN/IEC 61000-4-6,测试水平10 V
    - 快速瞬变/脉冲免疫测试: 符合EN/IEC 61000-4-4,测试水平2 kV
    - 静电放电免疫测试: 符合EN/IEC 61000-4-2,测试水平8 kV空气,4 kV接触

    3. 产品特点和优势


    - 高精度: ±0.5%测量范围,确保可靠的测量结果。
    - 长寿命: ≥10000000次循环,适应频繁工作环境。
    - 宽工作温度范围: -30...85 °C,适合各种工业应用。
    - 高强度防护: 多种防护等级,如IP69K,IP65,IP67,提高耐用性。
    - 广泛的电磁兼容性: 通过多项电磁兼容性测试,保证在恶劣电磁环境下稳定工作。

    4. 应用案例和使用建议


    应用案例
    - 水处理厂: 实时监测水压,确保安全供水。
    - 液压系统: 监控液压油压力,防止过压引发事故。
    - 石油勘探: 高压环境下的准确压力测量,保障作业安全。
    使用建议
    - 在安装前检查所有连接是否牢固,避免泄漏。
    - 安装时注意传感器的固定位置,以减少震动带来的影响。
    - 连接电缆时应尽量远离强电磁干扰源,确保信号稳定。

    5. 兼容性和支持


    - 兼容性: 支持1/4" - 18 NPT (男式)流体连接,M12 4针电气连接,广泛适配各种工业设备。
    - 认证和声明: 绿色环保产品,符合REACH,RoHS,CE,cULus等认证要求。
    - 技术支持: 厂商提供全面的技术支持,包括安装指导、故障排查等服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量值不稳定 | 检查传感器连接是否稳固;查看是否有电磁干扰;重新校准传感器。 |
    | 响应时间慢 | 检查电源电压是否符合要求;确认连接线是否有损坏;查看是否有堵塞。 |
    | 读数不准确 | 校准传感器,确保在正确的工作条件下运行;检查环境温度和压力波动。 |

    7. 总结和推荐



    总结


    OsiSense XMLP 压力传感器凭借其卓越的测量精度、长寿命、高防护等级及宽工作温度范围,成为众多工业应用中的理想选择。尤其适合在高压、严苛环境下的连续监测任务。
    推荐
    我们强烈推荐使用这款产品,尤其是在需要高性能、高可靠性的压力测量场合。其广泛的兼容性和完善的支持服务也使其成为值得信赖的选择。

XMLP6K0PD130参数

参数
输出类型 Analog
压力类型 -
最大工作压力 6000psi
工作压力范围 -
最大工作供电电压 -
最小工作供电电压 -
精度 0.1%,±0.5(测量)%
安装方式 螺纹安装

XMLP6K0PD130厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLP6K0PD130数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLP6K0PD130 XMLP6K0PD130数据手册

XMLP6K0PD130封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 241.9654 ¥ 2025.2503
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2025.25
