ZCMD39L1

产品分类: 限位开关
产品描述:
供应商型号: 1951750
供应商: 欧时
标准整包数: 1

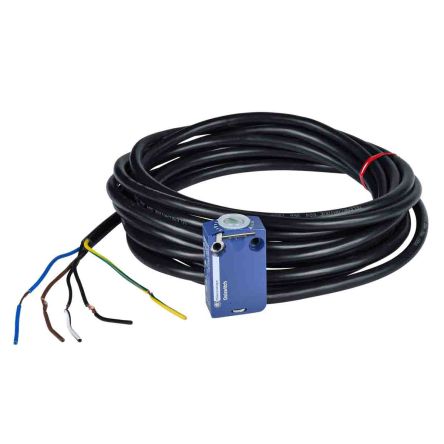

TELEMECANIQUE SENSORS 限位开关 ZCMD39L1

ZCMD39L1概述

    电子元器件产品技术手册解析:ZCMD39L1限位开关

    1. 产品简介


    ZCMD39L1是一款由施耐德电气(Schneider Electric)推出的限位开关,属于OsiSense XC系列中的标准格式设计。作为一款体积小巧且性能卓越的产品,它广泛应用于工业自动化、机械设备控制、电梯系统及流水线生产等领域。此款限位开关以耐用性和稳定性著称,能够承受严苛的工作环境并满足多种复杂场景需求。

    2. 技术参数


    以下是ZCMD39L1的技术规格和关键性能指标:
    - 产品类型: 限位开关体
    - 型号: ZCMD-2NC+1NO-Silver-Snap Action-Removable Cable Connection-1m
    - 触点类型: 2个常闭(NC)+ 1个常开(NO)
    - 触点材料: 银镀层
    - 绝缘电压:
    - CSA C22.2 No 14: 300V
    - IEC 60947-5-1: 400V
    - UL 508: 300V
    - 绝缘形式: Zb
    - 绝缘电压冲击值: 4kV (IEC 60947-1 和 IEC 60664)
    - 短路保护: 6A (gG保险丝)
    - 电寿命:
    - DC-13, 48V, 2W: 5百万次循环
    - DC-13, 24V, 3W: 5百万次循环
    - DC-13, 120V, 1W: 5百万次循环
    - 工作速率: <60次/分钟
    - 负载因子: 0.5
    - 最小触发速度: 0.01 m/min
    - 外形尺寸: 宽度=1.18英寸(30mm),高度=1.97英寸(50mm),深度=0.63英寸(16mm)
    - 重量: 0.14磅(0.065kg)

    3. 产品特点和优势


    - 高可靠性: 支持超过500万次操作循环,确保长期稳定运行。
    - 耐用性强: 采用银镀层触点,减少磨损并延长使用寿命。
    - 通用性强: 兼容多种头型(如ZCE01-ZCE29等),便于灵活组合使用。
    - 符合国际标准: 通过UL、IEC等多项权威认证,确保安全可靠。
    - 安装便捷: 可拆卸电缆连接方式提升灵活性,适用于不同安装需求。

    4. 应用案例和使用建议


    ZCMD39L1限位开关可广泛用于工业领域的自动控制环节,例如电梯门限位检测、机械设备限位保护、装配线上的位置监测等。以下为具体使用建议:
    - 在选择配套头型时,优先考虑ZCE01或ZCE02,因其适用范围广且安装简单。
    - 建议将此限位开关用于低速移动场景(如<0.01 m/min),以确保最佳触发效果。
    - 如需长时间连续工作,应避免负载超过额定值,并定期检查电缆连接情况。

    5. 兼容性和支持


    ZCMD39L1兼容同系列的XCMD头组件,进一步增强了系统的模块化和扩展性。此外,施耐德电气提供全面的技术支持和售后服务,确保客户能够快速解决问题并获取必要的资源。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触点接触不良 | 检查触点表面是否有氧化现象,必要时更换触点组件。 |
    | 无法正常触发 | 确认最小触发速度是否达标;检查安装位置是否正确。 |
    | 长时间运行后失效 | 检查电缆连接是否松动;参照技术手册调整负载参数。 |

    7. 总结和推荐


    ZCMD39L1限位开关凭借其紧凑的设计、高可靠性及广泛的适用性,在工业控制领域表现优异。经过详细的技术参数分析和实际应用验证,我们推荐将其用于需要高精度触发和频繁动作的场景。尽管该产品并非常规库存品,但其卓越的性能和完善的售后支持使其成为理想的选择。如果您正在寻找一款既经济又高效的限位开关,那么ZCMD39L1无疑是一个值得信赖的伙伴。

    备注: 本文章内容仅供参考,不构成任何商业建议。有关具体应用中的适配性判断,请咨询专业工程师或参考官方技术文档。

ZCMD39L1参数

参数
包装方式 盒装

ZCMD39L1厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD39L1数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD39L1 ZCMD39L1数据手册

ZCMD39L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 70.6453 ¥ 596.9524
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 596.95
直接购买
加入购物车
