XMLC010B2S11

产品分类: 压力传感器
产品描述:
供应商型号: Q-XMLC010B2S11
供应商: 期货订购
标准整包数: 1

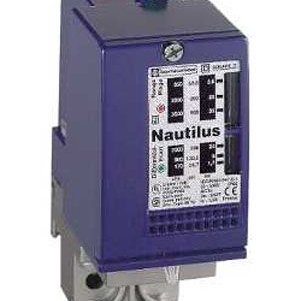

TELEMECANIQUE SENSORS 压力传感器 XMLC010B2S11

XMLC010B2S11概述

    XMLC010B2S11 压力开关技术手册

    1. 产品简介


    XMLC010B2S11 是一款由施耐德电气生产的OsiSense XM系列的机电式压力传感器。该产品主要用于测量气体(如空气)和液体(如淡水、液压油)的压力。其适用范围为0到160°C。XMLC010B2S11具备双阈值调节功能,可以精确控制电路的开闭状态,适用于各种工业自动化控制场合。

    2. 技术参数


    - 压力范围:10 bar
    - 受控流体:空气(0...160 °C)、淡水(0...160 °C)、液压油(0...160 °C)
    - 连接类型:G 1/4(ISO 228标准)
    - 电气连接:螺钉夹线端子,电缆横截面面积0.5...2.5 mm²,AWG 20...14
    - 触点类型和组成:2个常开触点
    - 调节范围:
    - 升压压力开关点:0.7...10 bar
    - 降压压力开关点:0.25...9.3 bar
    - 最大允许压力:22.5 bar
    - 破坏压力:45 bar
    - 材料接触流体:FPM, FKM, 黄铜
    - 电气额定电流:
    - 3 A,B300,AC-15(Ue = 120 V),符合EN/IEC 60947-5-1标准
    - 1.5 A,B300,AC-15(Ue = 240 V),符合EN/IEC 60947-5-1标准
    - 0.1 A,R300,DC-13(Ue = 250 V),符合EN/IEC 60947-5-1标准
    - 绝缘电压:300 V,符合CSA C22.2 No 14,EN/IEC 60947-1,UL 508标准
    - 冲击电压:6 kV,符合EN/IEC 60947-1标准
    - 抗振动性:4gn(频率范围30...500 Hz),符合IEC 60068-2-6标准
    - 抗冲击性:50gn,符合IEC 60068-2-27标准
    - 防护等级:IP66,符合EN/IEC 60529标准
    - 机械耐久性:5000000次循环
    - 尺寸和重量:
    - 高度:113 mm
    - 深度:85 mm
    - 宽度:46 mm
    - 重量:0.685 kg

    3. 产品特点和优势


    - 双阈值调节功能:允许用户根据需要调整不同的压力阈值,从而实现更精确的控制。
    - 多重保护机制:具有短路保护功能,采用10 A保险丝进行过载保护。
    - 高机械耐久性:可达500万次循环,保证长时间稳定运行。
    - 环境适应性强:可以在-25°C到70°C的环境中正常工作,存储温度范围为-40°C到70°C。
    - 认证齐全:符合多项国际标准(如CSA C22.2 No 14、EN/IEC 60947-1、UL 508等),确保产品质量和可靠性。

    4. 应用案例和使用建议


    - 应用案例:用于工业自动化控制,例如在压缩机系统中监控气体压力,或者在水处理系统中监控水压。
    - 使用建议:在安装时需注意选择合适的电缆直径,避免过度弯曲电缆以防止损坏。同时,应定期检查和校准设备,确保其始终处于最佳工作状态。

    5. 兼容性和支持


    - 兼容性:XMLC010B2S11 与多种标准电气接口兼容,如螺钉夹线端子,能够方便地集成到现有的电气控制系统中。
    - 技术支持:施耐德电气提供全面的技术支持和服务,包括安装指导、故障排查和定期维护服务。

    6. 常见问题与解决方案


    - 问题:设备无法启动
    - 解决方案:检查电源连接是否正确,确认电源电压符合要求;检查接线端子是否有松动现象。
    - 问题:设备读数不准确
    - 解决方案:重新校准设备,确保所有设置都在规定范围内;检查设备是否有物理损伤。

    7. 总结和推荐


    XMLC010B2S11是一款功能强大、稳定性高的机电式压力传感器,适用于多种工业自动化应用场景。它具备灵活的调节功能、可靠的机械性能以及良好的环境适应性。因此,我们强烈推荐这款产品给需要高性能压力监测的客户。

XMLC010B2S11厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLC010B2S11数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLC010B2S11 XMLC010B2S11数据手册

XMLC010B2S11封装设计

查看详情并下载
Symbol
Footprint
3D Model
