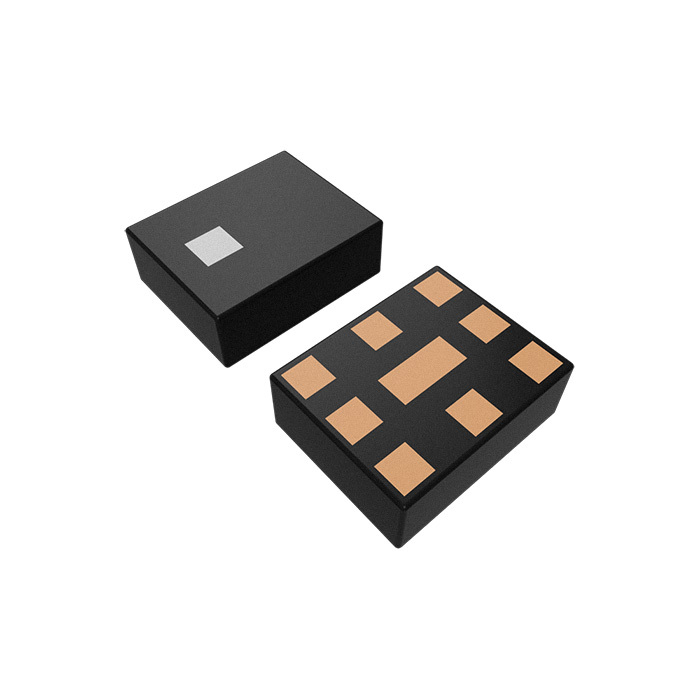

ATRD-R-0004

产品分类: RF双工器
厂牌: ABRACON
产品描述: 12dB 20dB 698MHz~960MHz,2.496GHz~5.85GHz 贴片安装
供应商型号: ET-4381843
供应商: 海外现货
标准整包数: 5
ABRACON RF双工器 ATRD-R-0004

ATRD-R-0004概述

    # 多层芯片三工器(ATRD-R-0004)技术手册

    1. 产品简介


    产品类型与功能
    多层芯片三工器(型号:ATRD-R-0004)是一款低通带宽的多频段滤波器,用于支持多个频率范围的信号传输。该器件设计紧凑,采用小型化表面贴装封装,能够广泛应用于各种高频通信设备中。
    主要功能
    - 支持三个频段的信号分离与合并:698~960 MHz(低频段)、1452~2170 MHz(中频段)、2496~5850 MHz(高频段)。
    - 具有优异的插入损耗性能,在不同频段内分别实现最低插入损耗值为0.7 dB(低频段)、1.50 dB(中频段)及0.50 dB(高频段)。
    应用领域
    - 移动通信设备(如Cellular-LTE装置)
    - 无线网络设备(如WIFI 802.11a/b/g/ac路由器)
    - 多媒体流媒体播放器及网络摄像头
    - 虚拟现实头戴式显示器
    - 汽车娱乐信息系统
    - 宽带网关

    2. 技术参数


    | 参数名称 | 规格 | 单位 | 备注 |
    ||
    | 频率范围 | 698~960, 1452~2170, 2496~5850 MHz | MHz
    | 插入损耗(最大值) | 0.70 dB max. | dB | @25℃ |
    0.85 dB max. | dB | @40℃, +85℃ |
    | 返回损耗 | ≥9.54 dB | dB
    | 隔离度 | ≥25 dB | dB | @698~960 (LB-MB) |
    | 功率容量 | ≤2.0 | W
    | 特性阻抗 | 50 | ohm

    3. 产品特点和优势


    特点
    - 小尺寸设计:2.50×2.00×0.90 mm
    - 高精度制造工艺确保卓越性能
    - 符合RoHS标准,绿色环保
    优势
    - 在不同的工作温度条件下仍能保持稳定的性能表现
    - 适用于多种复杂的工作环境
    - 提供高质量的信号传输解决方案

    4. 应用案例和使用建议


    应用案例
    此款多层芯片三工器可应用于智能手机、平板电脑等移动终端设备中,帮助用户实现更流畅的数据传输体验;同时也被用于家庭智能安防系统,提高视频监控质量。
    使用建议
    为了获得最佳效果,请确保安装过程中正确处理焊接温度曲线,并且注意检查电路板布局以避免不必要的电磁干扰。

    5. 兼容性和支持


    兼容性
    本产品与主流的SMD技术完全兼容,可以轻松集成到现有的PCB设计中。此外,它还支持批量生产和自动化组装流程。
    厂商支持
    阿布拉康公司提供全面的技术支持服务,包括样品申请、定制开发以及售后维修等服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入损耗偏高 | 检查焊接质量是否达标 |
    | 返回损耗不理想 | 调整滤波器位置 |

    7. 总结和推荐


    综上所述,多层芯片三工器(ATRD-R-0004)凭借其出色的性能指标和广泛的应用前景,在电子元器件市场上具有很强的竞争优势。我们强烈推荐给需要高性能滤波解决方案的企业和个人使用。如果您对本产品感兴趣或有任何疑问,欢迎随时联系我们的客户服务团队获取更多信息和支持!

ATRD-R-0004参数

参数
最小高频衰减 20dB
带宽 698MHz~960MHz,2.496GHz~5.85GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 -
最小低频衰减 12dB
最大高频衰减 -
安装方式 贴片安装
包装方式 卷带包装
