ABM8-12.000MHZ-D2Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±20ppm ±30ppm 12MHz 120Ω SMD-3225-4P 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: SYE-ABM8-12.000MHZ-D2Y-T
供应商: 海外现货
标准整包数: 1

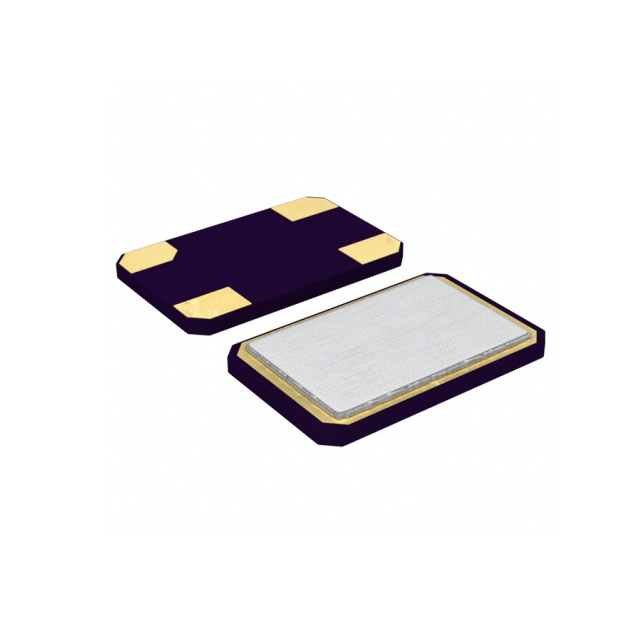

ABRACON 无源晶振 ABM8-12.000MHZ-D2Y-T

ABM8-12.000MHZ-D2Y-T概述

    ABM8 Ultra Miniature Ceramic SMD Crystal 技术手册

    产品简介


    ABM8是一款超小型陶瓷表面贴装晶体,适用于高密度应用。它的主要功能是提供稳定的频率基准,广泛应用于调制解调器、通信设备、测试设备、PCMCIA卡和无线设备等领域。其紧凑的设计使其非常适合用于空间受限的应用场合。

    技术参数


    - 尺寸:3.2 x 2.5 x 0.8 mm(符合RoHS标准)
    - 高度:
    - ABM8:最大0.80 mm
    - ABM81:0.65 ± 0.05 mm
    - ABM82:0.60 ± 0.10 mm
    - 频率范围:10.000 MHz 至 125.000 MHz
    - 操作模式:
    - 基频:10 MHz 至 54 MHz
    - 三阶泛音:64.000 MHz 至 125.000 MHz
    - 工作温度:-10°C 至 +60°C
    - 存储温度:-55°C 至 +125°C
    - 频率容差:在+25°C时为±50 ppm
    - 频率稳定性:±50 ppm(相对于+25°C)
    - 等效串联电阻(ESR):详见表1
    - 并联电容(C0):7.0 pF
    - 负载电容(CL):18.0 pF
    - 驱动功率:100 µW
    - 老化率:第一年为±3 ppm @25°C±3°C
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15V
    表1:标准ESR
    | 频率范围 (MHz) | 最大ESR (Ω) |

    | 10.000 - 11.999 (基频) | 200 |
    | 12.000 - 15.999 (基频) | 120 |
    | 16.000 - 19.999 (基频) | 70 |
    | 20.000 - 29.999 (基频) | 50 |
    | 30.000 - 39.999 (基频) | 40 |
    | 40.000 - 54.000 (基频) | 35 |
    | 66.000 - 80.000 (三阶泛音) | 120 |
    | 98.304 - 125.000 (三阶泛音) | 80 |

    产品特点和优势


    1. 低高度设计:最大高度仅为0.8 mm,适合用于厚度受限的设备。
    2. 密封包装:保证高可靠性,不受环境影响。
    3. 紧密公差和稳定性:提供紧公差和高稳定性,适用于需要高精度的应用。
    4. RoHS合规:符合RoHS环保标准。
    5. 多种模式:既可作为基频又可作为三阶泛音使用。

    应用案例和使用建议


    ABM8在高密度应用中表现尤为出色,例如在调制解调器、通信设备和测试设备中。在使用过程中,确保电路设计能够承受指定的工作温度范围,以保证设备的稳定运行。同时,根据具体应用需求选择合适的频率容差和负载电容。

    兼容性和支持


    ABM8支持多种封装形式,如带料和卷带(1,000 pcs/reel 或 3,000 pcs/reel)。该产品提供详细的参数选项和自定义服务,可以根据具体应用需求进行定制。对于特定应用或极端工作环境,建议咨询Abracon Corporation获得授权和支持。

    常见问题与解决方案


    1. 问题:产品是否符合RoHS标准?
    - 解决方案:是的,ABM8完全符合RoHS标准。

    2. 问题:如何选择合适的频率容差?
    - 解决方案:根据应用要求选择合适的频率容差。例如,对于高精度应用可以选择±10 ppm的容差。
    3. 问题:如何处理存储温度超出正常范围的情况?
    - 解决方案:确保存储环境在-55°C至+125°C之间,以避免损坏。

    总结和推荐


    ABM8是一款高性能的超小型陶瓷表面贴装晶体,具备多种显著的优势和特点,适用于高密度应用领域。其紧凑的设计和高可靠性使其成为通信设备和测试设备的理想选择。建议在高密度应用中优先考虑使用ABM8,并根据具体应用需求选择合适的型号和配置。
    推荐指数:★★★★☆

ABM8-12.000MHZ-D2Y-T参数

参数
频率容差 ±20ppm
等效串联电阻 120Ω
频率 12MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 SMD-3225-4P
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

ABM8-12.000MHZ-D2Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8-12.000MHZ-D2Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8-12.000MHZ-D2Y-T ABM8-12.000MHZ-D2Y-T数据手册

ABM8-12.000MHZ-D2Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.496 ¥ 4.1565
1000+ $ 0.372 ¥ 3.1174
2000+ $ 0.3224 ¥ 2.7017
10000+ $ 0.248 ¥ 2.0782
25000+ $ 0.248 ¥ 2.0782
50000+ $ 0.2356 ¥ 1.9743
库存: 1729
起订量: 602 增量: 1000
交货地:
最小起订量为:500
合计: ¥ 2078.25
