首页  >  产品百科  >  ABLJO-160.000MHZ

ABLJO-160.000MHZ

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 160MHz SMD 贴片安装 14.3mm*8.7mm*5.5mm
供应商型号: SYE-ABLJO-160.000MHZ
供应商: 海外现货
标准整包数: 1

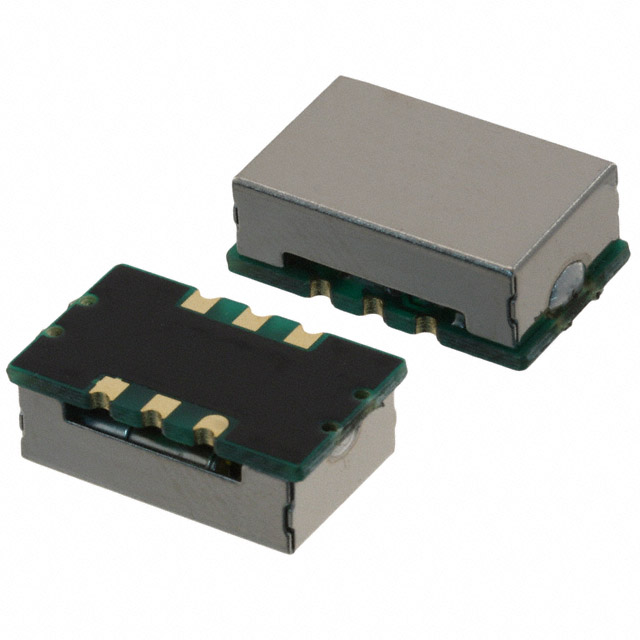

ABRACON 有源晶振 ABLJO-160.000MHZ

ABLJO-160.000MHZ概述

    低抖动晶体振荡器 ABLJO 技术手册

    产品简介


    ABLJO 是一款低抖动晶体振荡器,适用于多种高精度应用场景。该产品采用 3rd Overtone 晶体技术,具有超高精度和超低抖动的特点。主要应用于航空电子、军用通信、高清电视、测试与测量等领域。其紧凑的设计使其适用于空间受限的应用场景。

    技术参数


    - 尺寸:14.3 mm x 8.7 mm x 5.5 mm
    - 频率范围:80 MHz 至 200 MHz
    - 标准频率:80.00 MHz, 81.920 MHz, 92.160 MHz, 96 MHz, 98.304 MHz, 100 MHz, 106.250 MHz, 120 MHz, 122.880 MHz, 125 MHz, 150 MHz, 155.520 MHz, 156.250 MHz, 160 MHz, 184.32 MHz, 187.5 MHz, 和 200 MHz
    - 电源电压:3.135 V 至 3.465 V
    - 电流消耗:
    - 80 MHz 至 99.999 MHz:25 mA
    - 100 MHz 至 149.999 MHz:30 mA
    - 150 MHz 至 200 MHz:40 mA
    - 波形:LVCMOS
    - 上升/下降时间:3.0 ns
    - 工作温度范围:-40°C 至 +85°C
    - 频率稳定性:±40 ppm(包括老化)
    - 存储温度范围:-40°C 至 +90°C
    - 相位噪声(156.25 MHz 载波):
    - 10 Hz 偏移:-73 dBc/Hz
    - 100 Hz 偏移:-107 dBc/Hz
    - 1 kHz 偏移:-134 dBc/Hz
    - 10 kHz 偏移:-148 dBc/Hz 至 -140 dBc/Hz
    - 100 kHz 偏移:-154 dBc/Hz 至 -150 dBc/Hz
    - 1 MHz 偏移:-158 dBc/Hz 至 -150 dBc/Hz
    - 集成 RMS 相位抖动(12 kHz 至 20 MHz 带宽):0.10 ps Max.

    产品特点和优势


    1. 超高精度:采用 3rd Overtone 晶体技术,确保高精度。
    2. 超低抖动:最大抖动为 0.10 ps(12 kHz 至 20 MHz 带宽),适合对信号质量要求极高的应用。
    3. 广泛的工作温度范围:支持 -40°C 至 +85°C 的工作温度范围,适应各种恶劣环境。
    4. 多种标准频率选择:提供多个标准频率选项,方便不同需求的应用场景。
    5. 可靠性高:长期稳定性可达 ±40 ppm,适合需要长时间稳定工作的应用场合。

    应用案例和使用建议


    - 应用案例:
    - 航空电子:适用于飞行控制系统中,提供高精度时钟信号。
    - 高清电视:用于视频信号处理,确保信号传输的稳定性和质量。
    - 军用通信:在军事通信系统中,提供可靠的信号源。
    - 测试与测量:在实验室环境中,用于精确的频率和时间测量。
    - 使用建议:
    - 环境适应性:由于该产品可在广泛的温度范围内工作,适用于各种工业和航空航天应用。
    - 频率选择:根据具体应用需求选择合适的频率,以保证最佳性能。
    - 电源管理:确保电源电压在推荐范围内,避免电压波动导致的性能下降。

    兼容性和支持


    - 兼容性:该产品采用标准的 SMT 封装(9x14 mm),可轻松集成到现有的电路板设计中。
    - 厂商支持:Abracon LLC 提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题 1:产品无法正常工作。
    - 解决办法:检查电源电压是否符合要求,确认连接正确无误。
    - 问题 2:信号质量不稳定。
    - 解决办法:确认周围环境的电磁干扰情况,适当屏蔽外部干扰。
    - 问题 3:产品在高温环境下出现异常。
    - 解决办法:确保产品工作在推荐的工作温度范围内,必要时采取散热措施。

    总结和推荐


    综上所述,ABLJO 低抖动晶体振荡器是一款高性能、高可靠性的电子元件,特别适用于需要高精度和低抖动的应用场合。其独特的技术和广泛的应用场景使其在市场上具有很强的竞争力。我们强烈推荐在需要高精度时钟信号的场景中使用该产品。
    此总结涵盖了 ABLJO 低抖动晶体振荡器的关键信息和技术参数,帮助您更好地理解和应用该产品。

ABLJO-160.000MHZ参数

参数
频率容差 -
频率 160MHz
频率稳定性 ±25ppm
长*宽*高 14.3mm*8.7mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

ABLJO-160.000MHZ厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABLJO-160.000MHZ数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ABLJO-160.000MHZ ABLJO-160.000MHZ数据手册

ABLJO-160.000MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
