首页  >  产品百科  >  ABM13W-40.0000MHZ-6-B2Z-T5

ABM13W-40.0000MHZ-6-B2Z-T5

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 6pF ±20ppm ±50ppm 40MHz 50Ω 10μW 贴片安装 1.2mm*1mm*330μm
供应商型号: SYE-ABM13W-40.0000MHZ-6-B2Z-T5
供应商: 海外现货
标准整包数: 1

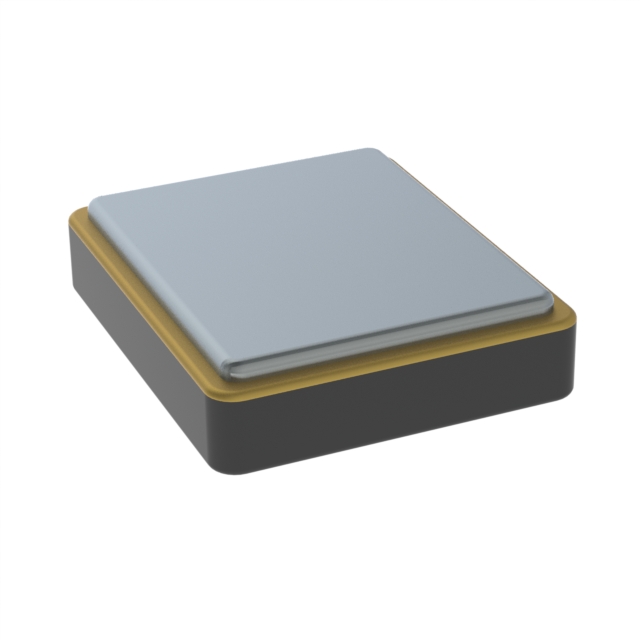

ABRACON 无源晶振 ABM13W-40.0000MHZ-6-B2Z-T5

ABM13W-40.0000MHZ-6-B2Z-T5概述

    # IoT 优化超微型石英晶体 ABM13W 系列

    产品简介


    ABM13W 系列是全球最小尺寸的 MHz 石英晶体模块之一(1.20 x 1.00 x 0.33 毫米),专为物联网(IoT)、可穿戴设备和无线通信模块设计。它在紧凑设计的同时提供了卓越的性能,确保设备在高度集成的应用中实现高效运行。ABM13W 系列特别适合低功耗需求的嵌入式系统,如近场通信(NFC)、蓝牙低能耗(BLE)和机器对机器(M2M)连接。
    主要功能
    - 支持频率范围:32.0000 MHz 至 80.0000 MHz。
    - 基本频率选项涵盖常见的标准化频率,如 32.0000、37.4000、40.0000 MHz 等。
    - 标准 RoHS 合规材料,无铅。
    应用领域
    - 物联网(IoT)设备
    - 可穿戴技术
    - 蓝牙与 BLE 模块
    - NFC 和 ISM 频段应用
    - 低功耗微控制器(MCU)和片上系统(SoC)

    技术参数


    以下是 ABM13W 系列的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作频率范围 | 32.000 | 60.000 | 80.000 | MHz |
    | 操作模式 | 基本振荡 |
    | 工作温度范围 | -40 | 25 | 85 | °C |
    | 存储温度范围 | -40 125 | °C |
    | 频率容差(@ +25°C) | -10 | 10 | +10 | ppm |
    | 等效串联电阻(R1) | <25 | 50 | 100 | Ω |
    | 并联电容(C0) | 1.0 pF |
    | 负载电容(CL) | 5.0 pF |
    | 驱动功率 | 10 | 100 μW |

    产品特点和优势


    1. 超小型设计:1.20 x 1.00 x 0.33 毫米的超小型封装使其成为当前市场上最紧凑的选择。
    2. 优化的低功耗和 ESR 表现:通过改进的镀层负载管理,在扩展的工作温度范围内提供稳定的 ESR 性能。
    3. 快速启动时间与节能优化:非常适合低功耗 SoC 和近场通信应用。
    4. 高度可靠性:提供 ±10 ppm 的频率容差,并支持在极端条件下运行。
    5. 多功能兼容性:适用于各种无线通信标准(如 BLE、NFC)和低功耗微控制器平台。

    应用案例和使用建议


    应用案例
    - 可穿戴设备:作为智能手表和健康追踪器的核心时钟源,提供精准的时间信号。
    - 蓝牙模块:通过与 BLE 芯片结合,实现高效的无线连接。
    - 物联网传感器节点:为低功耗边缘计算设备提供高精度时钟信号。
    使用建议
    1. 在设计阶段,根据具体应用需求选择合适的负载电容(CL),以优化频率稳定性。
    2. 注意避免外部环境因素对石英晶体产生干扰,例如电磁干扰(EMI)。
    3. 设计 PCB 时确保良好的接地布局,并遵守推荐的焊盘尺寸。

    兼容性和支持


    ABM13W 系列产品兼容多种主流低功耗 SoC 和 MCU 平台,确保无缝集成到现有系统中。此外,ABRACON 提供全面的技术支持,包括 SPICE 模型和详细的封装图纸。客户可通过官网或技术支持团队获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查驱动功率设置是否适当 |
    | 温度波动导致频率偏移 | 选用更高精度的频率容差选项 |
    | 焊接后性能异常 | 确保符合推荐的回流焊接曲线参数 |

    总结和推荐


    综合评估
    ABM13W 系列凭借其小巧的尺寸、卓越的性能和广泛的应用场景,成为 IoT 和可穿戴设备的理想选择。其高可靠性、灵活性和强大的支持服务使其在市场上具有很强的竞争力。
    推荐意见
    强烈推荐此款产品用于需要高精度和低功耗特性的应用。对于需要更严格频率容差的应用场景,可以咨询 ABRACON 获取定制化方案。如果您正在寻找一款高效且可靠的超小型石英晶体模块,ABM13W 系列无疑是您的最佳选择。

ABM13W-40.0000MHZ-6-B2Z-T5参数

参数
频率容差 ±20ppm
等效串联电阻 50Ω
频率 40MHz
驱动电平 10μW
负载电容 6pF
频率稳定性 ±50ppm
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM13W-40.0000MHZ-6-B2Z-T5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM13W-40.0000MHZ-6-B2Z-T5数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM13W-40.0000MHZ-6-B2Z-T5 ABM13W-40.0000MHZ-6-B2Z-T5数据手册

ABM13W-40.0000MHZ-6-B2Z-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
