ABM8-24.576MHZ-B2-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±20ppm ±50ppm 24.576MHz 50Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: ABM8-24.576MHZ-B2-T
供应商: 云汉优选
标准整包数: 10

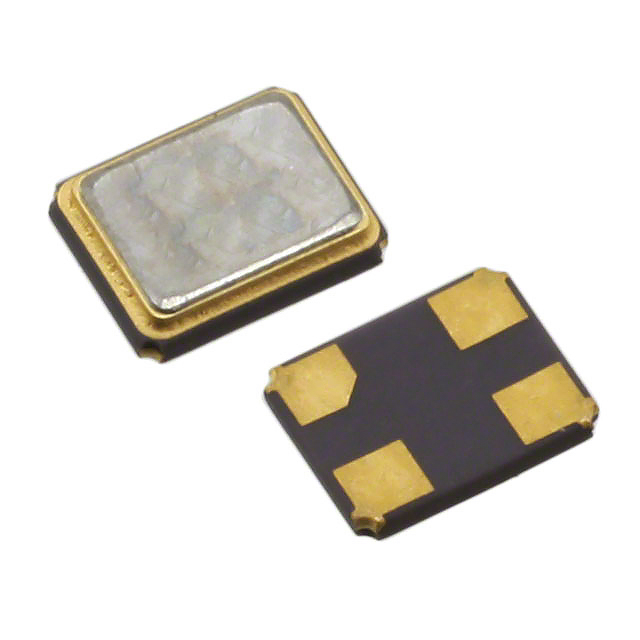

ABRACON 无源晶振 ABM8-24.576MHZ-B2-T

ABM8-24.576MHZ-B2-T概述

    ABM8 陶瓷表面贴装晶体

    产品简介


    ABM8 是一款陶瓷表面贴装晶体,专为高密度应用设计,适用于调制解调器、通信和测试设备,以及PCMCIA和无线应用等领域。这款晶体具有紧凑的设计和高性能特点,能够确保在多种复杂环境中稳定运行。

    技术参数


    - 频率范围:8.000 MHz 至 125.000 MHz(F < 10 MHz请联系Abracon公司)
    - 工作模式:
    - 基频:8 MHz 至 54 MHz
    - 三次泛音:64 MHz 至 125 MHz(标准频率:64, 66, 66.6666, 75, 80, 98.304, 100, 125 MHz)
    - 操作温度范围:-10°C 至 +60°C
    - 存储温度范围:-55°C 至 +125°C
    - 频率容差@+25°C:±50 ppm
    - 频率稳定性:±50 ppm(相对于+25°C)
    - 等效串联电阻 (ESR):参见表1
    - 并联电容 (C0):3.0 pF
    - 负载电容 (CL):18.0 pF(标准值,若非标准,请注明)
    - 驱动功率:10 µW 至 100 µW
    - 老化率:-2 ppm至+2 ppm @25°C±3°C
    - 第一年老化率:-2 ppm至+2 ppm
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15V
    - 高度:
    - ABM8:0.80 mm 最大值
    - ABM81:0.65±0.05 mm
    - ABM82:0.60±0.10 mm
    - 包装选项:
    - 批量装(Bulk)
    - 卷带装(Tape and Reel):1,000 pcs/卷;250 pcs/卷;3,000 pcs/卷

    产品特点和优势


    ABM8的主要特点包括:
    - 高可靠性:密封封装,确保在高密度应用中表现出色。
    - 紧密公差和稳定性:适合RoHS焊接工艺。
    - 多种频率选项:涵盖基频和三次泛音。
    - 宽广的操作温度范围:确保在不同环境下的稳定性能。

    应用案例和使用建议


    ABM8适用于各种通信设备,如调制解调器、无线模块等。根据手册提供的应用场景,使用建议如下:
    - 选择合适的频率:根据具体应用需求选择适当的频率范围。
    - 优化驱动功率:根据负载条件调整驱动功率,以确保最佳性能。
    - 注意温度范围:在极端环境下使用时,应考虑调整到适合的工作温度范围。

    兼容性和支持


    ABM8与多种设备和电路板兼容,可直接用于现有的电路设计中。此外,Abracon公司提供全面的技术支持,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题:如何选择合适的频率?
    - 解决方案:根据应用的具体需求,参考手册中的频率范围选择合适的频率。
    - 问题:如何确保在极端温度下的性能?
    - 解决方案:选择合适的负载电容(CL)和频率稳定性等级(如U、G、X等),并在适当范围内操作。


    总结和推荐


    综上所述,ABM8是一款高性能的陶瓷表面贴装晶体,适用于多种通信和无线应用。其高可靠性和广泛的频率选择使其成为许多高要求应用的理想选择。强烈推荐此产品用于需要高稳定性和精度的应用场景。

ABM8-24.576MHZ-B2-T参数

参数
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 50Ω
频率 24.576MHz
驱动电平 -
负载电容 18pF
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ABM8-24.576MHZ-B2-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8-24.576MHZ-B2-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8-24.576MHZ-B2-T ABM8-24.576MHZ-B2-T数据手册

ABM8-24.576MHZ-B2-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.9271
100+ ¥ 2.7831
300+ ¥ 2.6912
600+ ¥ 2.6248
800+ ¥ 2.5823
1000+ ¥ 2.54
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 29.27
直接购买
加入购物车
