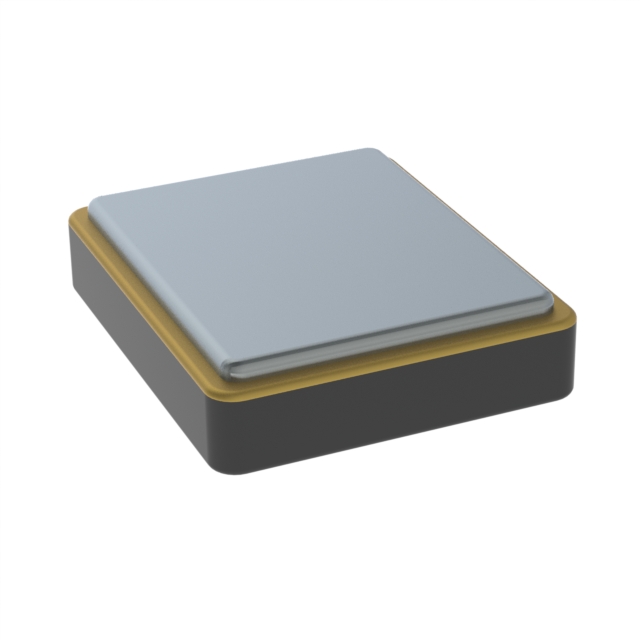

ABM13W-40.0000MHZ-8-BH7G-T5

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 8pF ±7ppm ±15ppm 40MHz 50Ω 10μW 贴片安装 1.2mm*1mm*330μm
供应商型号: SYE-ABM13W-40.0000MHZ-8-BH7G-T5
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM13W-40.0000MHZ-8-BH7G-T5

ABM13W-40.0000MHZ-8-BH7G-T5概述

    IoT Optimized Ultra-Miniature Quartz Crystal: ABM13W Series

    1. 产品简介


    ABM13W系列石英晶体是专为物联网(IoT)、可穿戴设备及无线模块等空间受限的应用而设计的超小型石英晶体。该系列产品具有低功耗、高稳定性等优势,适用于近场通信、ISM频段应用以及低功耗MCU、SoC和收发器等领域。其尺寸仅为1.20 x 1.00 x 0.33毫米,符合RoHS标准,确保环保合规性。

    2. 技术参数


    以下是ABM13W系列石英晶体的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 32.0000 | 80.0000 | MHz
    | 操作模式 | 基频
    | 工作温度范围 | -40 | +85 | °C | 可选范围 |
    | 存储温度范围 | -40 | +125 | °C
    | 频率公差(+25°C) | -10 | +10 | ppm | 可选范围 |
    | 温度稳定度(参考+25°C) | -15 | +15 | ppm | 可选范围 |
    | 等效串联电阻(R1) | < 45 | 100 | Ω | 32.0000-32.9999MHz |
    | 并联电容(C0) | 1.0 | pF
    | 负载电容(CL) | 5.0 | pF | 可选范围 |
    | 驱动功率 | 10 | 100 | μW
    | 老化率(1年) | -2 | +2 | ppm @25°C± 3°C
    | 绝缘电阻 | 500 | MΩ | @100 Vdc ± 15V

    3. 产品特点和优势


    - 超小型封装:1.20 x 1.00 x 0.33毫米,是世界上最小的At-Cut MHz晶体之一。
    - 宽工作温度范围:-40°C到+85°C,能够适应各种极端环境。
    - 低驱动功率:10至100微瓦,适合低功耗应用。
    - 低ESR:优化的等效串联电阻,在整个温度范围内表现出色。
    - 优异的频率稳定度:最高可达±50ppm。
    - 应用广泛:适合IoT设备、蓝牙模块、近场通信、ISM频段应用等多种场景。

    4. 应用案例和使用建议


    应用案例:该石英晶体被广泛应用于智能手表、健身追踪器等可穿戴设备以及无线模块中。例如,在物联网设备中,ABM13W系列可以提供精确的时钟信号,从而提高系统的可靠性和响应速度。
    使用建议:
    - 焊接要求:根据手册中的回流焊曲线图,建议严格按照规范进行焊接,以保证焊接质量和稳定性。
    - 负载电容选择:根据不同应用需求选择合适的负载电容(CL),如5pF、6pF、7pF或8pF。

    5. 兼容性和支持


    ABM13W系列石英晶体支持广泛的商业和工业应用。如有特殊需求或汽车应用,可联系阿布拉康公司获取更多支持。阿布拉康公司提供定制服务,可以满足客户对特定频率和其他参数的要求。

    6. 常见问题与解决方案


    问题1:如何确保焊接质量?
    - 解决方案:严格遵循手册中的回流焊曲线图,确保焊接温度和时间控制在规定范围内。
    问题2:频率公差如何选择?
    - 解决方案:根据具体应用需求选择合适的频率公差选项,如±10 ppm或±20 ppm。

    7. 总结和推荐


    总结:ABM13W系列石英晶体以其小巧的体积、卓越的性能和广泛的应用领域脱颖而出。特别适合于需要高精度、低功耗和空间受限的应用场景。它不仅能够在极端环境下保持稳定的性能,还具备出色的温度稳定性和频率公差,使其成为理想的高性能时钟源。
    推荐:强烈推荐使用ABM13W系列石英晶体,尤其对于开发物联网设备、可穿戴设备和无线模块的工程师来说,这将是一个理想的选择。

ABM13W-40.0000MHZ-8-BH7G-T5参数

参数
驱动电平 10μW
负载电容 8pF
频率稳定性 ±15ppm
频率容差 ±7ppm
等效串联电阻 50Ω
频率 40MHz
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM13W-40.0000MHZ-8-BH7G-T5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM13W-40.0000MHZ-8-BH7G-T5数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM13W-40.0000MHZ-8-BH7G-T5 ABM13W-40.0000MHZ-8-BH7G-T5数据手册
