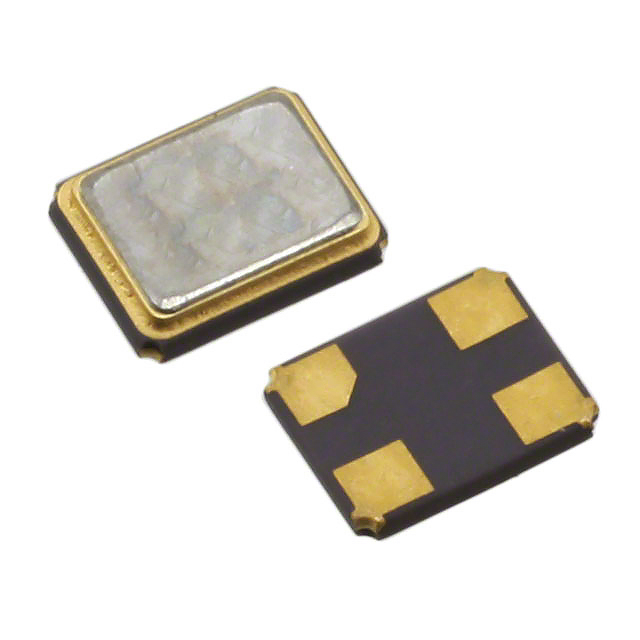

ABM8-28.375MHZ-B2-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±20ppm ±50ppm 28.375MHz 50Ω 10μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 815-ABM8-28.375-B2-T
供应商: Mouser
标准整包数: 1
ABRACON 无源晶振 ABM8-28.375MHZ-B2-T

ABM8-28.375MHZ-B2-T概述

    ABM8 Ultra Miniature Ceramic SMD Crystal 技术手册

    产品简介


    ABM8是一款超小型陶瓷表面贴装晶体(SMD Crystal),适用于高密度应用。其主要功能是在通信、调制解调器及测试设备中作为频率控制元件。此外,它也广泛应用于PCMCIA接口、无线通信等领域。ABM8具有低高度、良好的可靠性和紧密公差,非常适合要求薄型化和高频稳定性的应用场合。

    技术参数


    - 尺寸: 3.2 mm × 2.5 mm × 0.8 mm (最大)
    - 频率范围: 10.000 MHz - 125.000 MHz
    - 基本模式: 10 MHz - 54 MHz
    - 3次泛音模式: 64.000 MHz - 125.000 MHz
    - 操作温度: -10°C 到 +60°C (标准),可选扩展范围
    - 存储温度: -55°C 到 +125°C
    - 频率容差: -50 ppm 到 +50 ppm (参考+25°C)
    - 等效串联电阻 (ESR):
    - 频率范围10.000 - 11.999 MHz (基本模式): 最大200Ω
    - 频率范围30.000 - 39.999 MHz (基本模式): 最大40Ω
    - 频率范围12.000 - 15.999 MHz (基本模式): 最大120Ω
    - 频率范围40.000 - 54.000 MHz (基本模式): 最大35Ω
    - 频率范围66.000 - 80.000 MHz (3次泛音模式): 最大120Ω
    - 频率范围98.304 - 125.000 MHz (3次泛音模式): 最大80Ω

    产品特点和优势


    - 低高度设计: 适用于需要薄型化的设备,最大高度为0.8 mm。
    - 高可靠性: 采用密封包装确保高性能稳定性。
    - 紧密公差: 频率稳定且容差小,满足高精度要求。
    - 适合RoHS标准: 符合无铅回流焊工艺。
    - 多种模式选择: 支持基本模式和3次泛音模式,频率覆盖范围广。

    应用案例和使用建议


    - 高密度应用: 在紧凑空间内实现高效能频率控制。
    - 通信和测试设备: 确保信号的准确性和稳定性。
    - PCMCIA接口和无线应用: 提供可靠且稳定的频率参考源。
    使用建议:
    - 在高频应用中,优先考虑选择3次泛音模式以获得更高的频率稳定性。
    - 对于宽温度范围的应用,可以选择扩展操作温度范围的型号,以保证在极端环境下的性能。

    兼容性和支持


    - 兼容性: 与各种标准PCB布局兼容,方便集成到不同类型的电路板中。
    - 支持: Abracon提供全面的技术支持和售后服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题1: 设备在高温环境下运行不稳定。
    - 解决方案: 更换为扩展温度范围的型号(例如J或K选项)。
    - 问题2: 晶体的频率稳定性不够。
    - 解决方案: 选择频率容差更小的型号,如10 ppm等级的产品。
    - 问题3: 设备安装时晶体损坏。
    - 解决方案: 确保正确的焊接工艺和防护措施,避免物理损坏。

    总结和推荐


    ABM8是一款高可靠性、低高度的超小型陶瓷表面贴装晶体,适用于多种高密度应用场合。其具备多种频率模式选择和良好的温度稳定性,非常适合通信、调制解调器、PCMCIA接口和无线应用领域。强烈推荐使用ABM8,尤其是在需要高精度频率控制的应用环境中。

ABM8-28.375MHZ-B2-T参数

参数
频率 28.375MHz
驱动电平 10μW
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 50Ω
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8-28.375MHZ-B2-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8-28.375MHZ-B2-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8-28.375MHZ-B2-T ABM8-28.375MHZ-B2-T数据手册

ABM8-28.375MHZ-B2-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.805 ¥ 6.8023
10+ $ 0.7981 ¥ 6.7439
100+ $ 0.7579 ¥ 6.4043
500+ $ 0.6804 ¥ 5.7494
1000+ $ 0.4115 ¥ 3.477
2000+ $ 0.3931 ¥ 3.3219
5000+ $ 0.378 ¥ 3.1941
10000+ $ 0.3749 ¥ 3.1675
库存: 497
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.8
