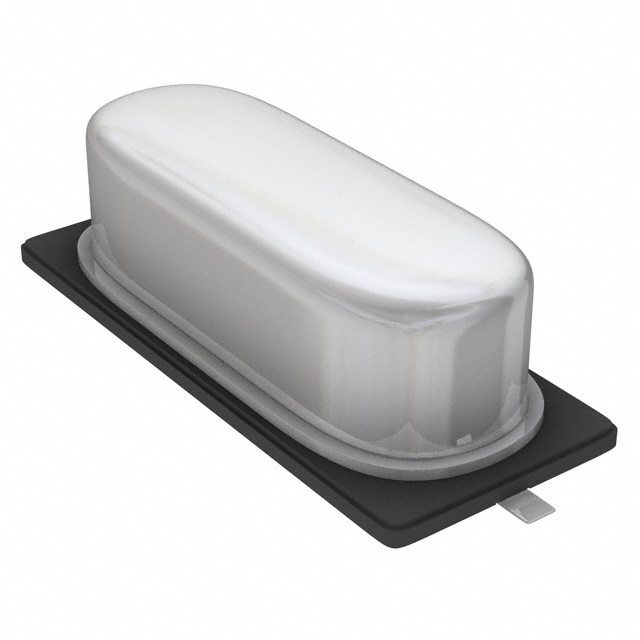

ABLS2-8.912MHZ-B4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 8.912MHz 80Ω 100μW HC-49 贴片安装 11.4mm*4.7mm*3.3mm
供应商型号: 535-ABLS2-8.912MHZ-B4Y-TCT-ND
供应商: Digi-Key
标准整包数: 1
ABRACON 无源晶振 ABLS2-8.912MHZ-B4Y-T

ABLS2-8.912MHZ-B4Y-T概述

    ABLS2系列低高度表面贴装微处理器晶体

    产品简介


    ABLS2系列是一款低高度表面贴装微处理器晶体,适用于各种高密度设计的电子设备。这些晶体具有紧凑的尺寸(11.4 x 4.7 x 3.3 mm),符合RoHS标准,特别适合需要节省空间的应用场合。它们广泛应用于计算机、调制解调器、微处理器以及无线通信领域。

    技术参数


    ABLS2系列的主要技术参数如下:
    - 频率范围:3.579545 MHz 至 70 MHz
    - 工作温度范围:0°C 至 +70°C(可选-40°C至+85°C)
    - 存储温度范围:-55°C 至 +125°C
    - 频率稳定性:±50 ppm 至 ±150 ppm
    - ESR(等效串联电阻):详见下表
    | 频率(MHz) | ESR(Ω) |

    | 3.579545 - 4.999 | 180 |
    | 5.000 - 5.999 | 120 |
    | 6.000 - 7.999 | 100 |
    | 8.000 - 8.999 | 80 |
    | 9.000 - 9.999 | 60 |
    | 10.000 - 15.999 | 50 |
    | 16.000 - 50.000 | 40 |
    | 24.01 - 31.999(三阶谐振)| 100 |
    | 32.000 - 70.000(三阶谐振)| 80 |
    - 负载电容(CL):18 pF(标准)
    - 驱动功率:100 μW

    产品特点和优势


    ABLS2系列的显著特点是其极低的高度(仅3.3 mm),这使得它们非常适合用于薄型设备中。同时,它具备紧固的稳定性和广泛的温度适应能力,能够在-55°C到+125°C的极端环境中可靠工作。此外,ABLS2系列还具有优良的频率稳定性和低ESR值,使其成为对性能要求高的应用的理想选择。

    应用案例和使用建议


    在无线通信模块中,ABLS2系列能够提供精确的时钟信号,确保系统的正常运行。在计算机系统中,这些晶体可以提高CPU的运行效率。对于设计工程师而言,在使用ABLS2系列时,应注意匹配合适的负载电容以获得最佳的频率稳定性。

    兼容性和支持


    ABLS2系列晶体与大多数标准的SMT设备兼容。制造商提供全面的技术支持和服务,包括详细的用户手册和技术文档。如有任何疑问或技术支持需求,可通过官方渠道与制造商联系。

    常见问题与解决方案


    1. 问题:如何确定合适的频率范围?
    解决方法:根据具体应用需求选择合适的频率范围,例如对于无线通信应用,可以选择较高频段如16.000 MHz - 50.000 MHz。
    2. 问题:如何处理高湿度环境下的操作?
    解决方法:由于该产品为密封结构,无需担心湿度影响。若要长期储存,应放置在干燥环境中。

    总结和推荐


    总体来说,ABLS2系列微处理器晶体凭借其紧凑的设计、优秀的频率稳定性和广泛的温度适应范围,成为高密度设计和低功耗应用的理想选择。对于需要高精度时钟源的设计师来说,强烈推荐使用这一系列产品。不过,在使用过程中应注意合理设置负载电容以达到最佳性能。

ABLS2-8.912MHZ-B4Y-T参数

参数
频率容差 ±30ppm
等效串联电阻 80Ω
频率 8.912MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±30ppm
长*宽*高 11.4mm*4.7mm*3.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABLS2-8.912MHZ-B4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABLS2-8.912MHZ-B4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABLS2-8.912MHZ-B4Y-T ABLS2-8.912MHZ-B4Y-T数据手册

ABLS2-8.912MHZ-B4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
