ABNTC-0805-151J-3380F-T

产品分类: 温度传感器
厂牌: ABRACON
产品描述: Chip NTC Thermistor
供应商型号: ABNTC-0805-151J-3380F-T-ND
供应商: Digi-Key
标准整包数: 4000

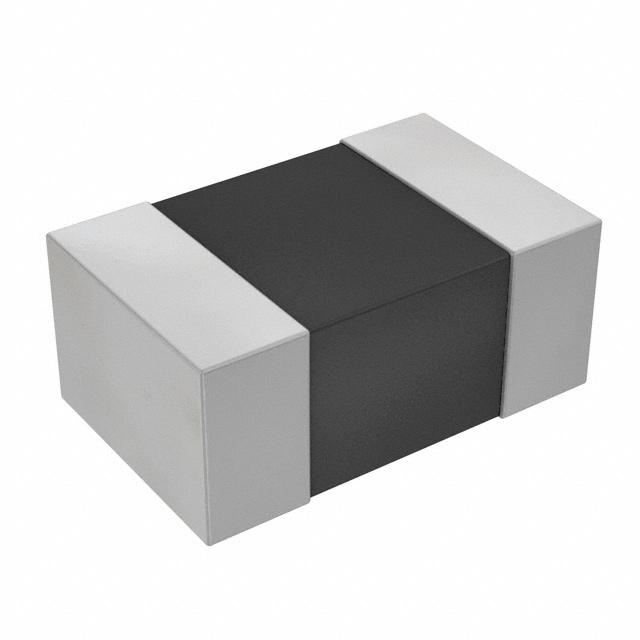

ABRACON 温度传感器 ABNTC-0805-151J-3380F-T

ABNTC-0805-151J-3380F-T概述

    Chip NTC Thermistor ABNTC-0805 技术手册解析

    产品简介


    Chip NTC Thermistor ABNTC-0805 是一款微型热敏电阻,主要应用于温度测量、温度补偿等领域。它具有小尺寸(2.0 x 1.25 x 0.85 mm)的特点,适合高密度应用,并且符合RoHS标准。此款热敏电阻在多种应用中表现出色,如数字温度计、温度控制器、晶体振荡器等,广泛适用于各类消费电子产品、通信设备和工业控制系统。

    技术参数


    - 尺寸: 2.0 x 1.25 x 0.85 mm
    - 工作温度范围: -55˚C 至 +125˚C
    - 存储温度范围: -10˚C 至 +40˚C,湿度 75%(最大)
    - B常数: 提供多种型号,包括B=3450K、B=3950K、B=4050K、B=4150K 和 B=4250K
    - B常数容差: F(±1%)、H(±3%)
    - 阻值容差: F(±1%)、H(±3%)、J(±5%)、K(±10%)
    - 额定功率: 最大200 mW
    - 最大允许工作电流: 200 mA
    - 热时间常数: <5秒
    - 耗散系数: 2.0 mW/°C
    - 工作环境: 20±15°C、相对湿度65±20%、气压86 kPa至106 kPa

    产品特点和优势


    - 高精度温度传感: 大B常数提供高精度温度检测能力。
    - 可靠性高: 内部电极设计增强产品的长期稳定性。
    - 标准化封装: 符合标准EIA封装,便于集成到不同电路板设计中。
    - 优异的稳定性和耐久性: 产品具备出色的抗老化性能。
    - 适用广泛: 广泛应用于温度测量、温度补偿、LED驱动等场合。

    应用案例和使用建议


    - 温度测量: 在数字温度计和测量仪器中作为温度传感器,确保测量精度。
    - 温度补偿: 在晶体振荡器、温度控制器中实现精确温度补偿。
    - 电源管理: 在笔记本电脑、手机和平板电脑等便携设备中用于电源管理。

    使用建议:
    - 确保电路设计满足热敏电阻的最大允许工作电流。
    - 采用适当的焊锡膏和焊接条件,以适应回流焊工艺的要求。

    兼容性和支持


    - 兼容性: 该热敏电阻采用EIA标准封装,与其他电子元器件兼容良好。
    - 支持服务: 厂商提供详细的电气特性曲线和技术文档,支持客户进行设计和测试。

    常见问题与解决方案


    - Q1: 如何选择合适的R25和B值?
    A1: 依据具体应用需求选择相应的阻值和B常数,推荐查阅电气特性表确定合适型号。
    - Q2: 如何正确处理热敏电阻以避免损坏?
    A2: 避免超出工作温度范围使用,操作时注意保持环境清洁并遵循制造商指南。

    总结和推荐


    总体而言,Chip NTC Thermistor ABNTC-0805以其小体积、高精度和良好的稳定性,成为众多应用场景的理想选择。特别是对于需要高密度组装和高性能温度测量的应用场合,这款产品展示出了卓越的竞争力。因此,强烈推荐这一产品给需要高性能温度测量和补偿的工程师和设计师。

ABNTC-0805-151J-3380F-T参数

参数
精度 -
温度范围 -
温度阈值 -
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ABNTC-0805-151J-3380F-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABNTC-0805-151J-3380F-T数据手册

厂牌 PDF简要描述 下载
ABRACON 温度传感器 ABRACON ABNTC-0805-151J-3380F-T ABNTC-0805-151J-3380F-T数据手册

ABNTC-0805-151J-3380F-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1001 ¥ 0.8378
库存: 0
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 0
直接购买
加入购物车
