ATFC-0201HQ-2N4B-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 500MHz 6GHz 450mA 14@500MHz 2.4nH 250mΩ ±0.1nH 0201 贴片安装 600μm*300μm*280μm
供应商型号: Q-ATFC-0201HQ-2N4B-T
供应商: 期货订购
标准整包数: 10

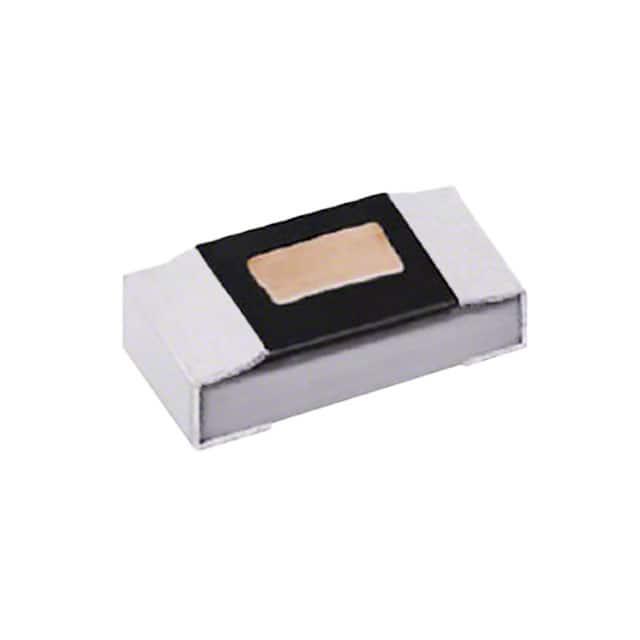

ABRACON 贴片电感 ATFC-0201HQ-2N4B-T

ATFC-0201HQ-2N4B-T概述

    高品质薄型薄膜芯片电感器:ATFC-0201HQ

    产品简介


    ATFC-0201HQ是一款由Abracon Corporation制造的高品质薄型薄膜芯片电感器。这款电感器采用单层陶瓷工艺,专为高频电路设计,具有高自谐振频率(SRF)、优异的Q值和出色的温度稳定性。它被广泛应用于手机、GPS设备、VCO/TCXO电路、无线局域网模块及蓝牙模块等领域。

    技术参数


    - 尺寸:0.60 x 0.30 x 0.23mm
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度:25±3°C,湿度<80%RH
    - 引脚封装:Tape & Reel(10kpcs reel)
    - 兼容RoHS标准
    - 材料:氧化铝基板、镍铬内电极、镍阻挡层、锡外部电极、铜电路和过涂层
    技术规格表:
    | Inductance (L) | Tolerance | Q, Min @ 500MHz | SRF Min (GHz) | RDC Max (Ω) | IDC Max (mA) |
    |
    | 0.1nH | B, C, S | 14 | 6 | 0.05 | 850 |
    | 0.2nH | B, C, S | 14 | 6 | 0.05 | 800 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    ATFC-0201HQ具备以下几个显著特点和优势:
    - 高性能:高自谐振频率(SRF)和优良的Q值使其适用于高速数字电路和射频应用。
    - 高稳定性:在极端温度下仍能保持稳定性能,适合多种工业应用。
    - 紧凑尺寸:超小体积使得电路设计更加灵活高效。
    - 严格公差控制:提供紧公差选择(±0.1nH),保证了更高的精度要求。

    应用案例和使用建议


    ATFC-0201HQ主要应用于各类无线通信设备中,例如手机、GPS系统、VCO/TCXO电路以及无线局域网模块。在使用时,应注意以下几点建议:
    - 在高温环境下工作时,应采取散热措施,以避免因温度过高而影响电感器性能。
    - 对于高频电路,建议选择高Q值的型号,以确保信号传输质量。
    - 储存时注意防潮,防止湿度过高导致电感器损坏。

    兼容性和支持


    ATFC-0201HQ完全符合RoHS标准,可广泛应用于商业、工业和汽车领域。然而,对于高可靠性应用或极端环境应用,请事先咨询制造商获得书面授权。

    常见问题与解决方案


    1. 问:如何确认ATFC-0201HQ的焊接效果?
    - 答:可以使用X光检测仪检查焊接情况,确保焊点牢固无误。
    2. 问:在高湿度环境下储存是否会损害电感器?
    - 答:建议储存时湿度低于80%RH,否则可能造成电感器内部受潮影响性能。
    3. 问:电感器在长时间工作后是否会变热?
    - 答:确实会发热,特别是在电流较大的情况下,需要通过适当散热措施避免热效应引起故障。

    总结和推荐


    总体而言,ATFC-0201HQ是一款非常出色的高品质薄型薄膜芯片电感器,适用于各种高端电子设备的设计与制造。鉴于其卓越的性能和广泛的适用范围,强烈推荐使用。然而,在某些高可靠性和极端环境的应用场合,请务必咨询制造商获取进一步指导。

ATFC-0201HQ-2N4B-T参数

参数
自谐振频率(SRF) 6GHz
容差 ±0.1nH
直流电阻(DCR) 250mΩ
额定电流 450mA
Q值 14@500MHz
测试频率 500MHz
电感值 2.4nH
饱和电流(LSAT) -
长*宽*高 600μm*300μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ATFC-0201HQ-2N4B-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ATFC-0201HQ-2N4B-T数据手册

厂牌 PDF简要描述 下载
ABRACON 贴片电感 ABRACON ATFC-0201HQ-2N4B-T ATFC-0201HQ-2N4B-T数据手册

ATFC-0201HQ-2N4B-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
