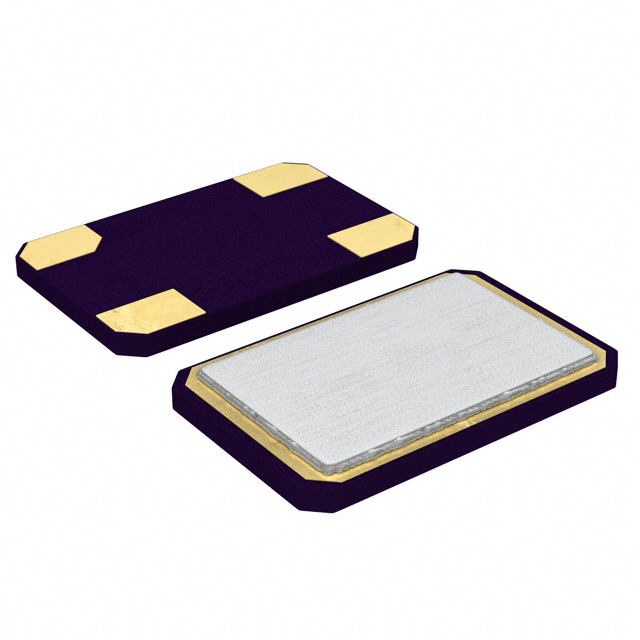

ABM10W-20.7360MHZ-4-B2U-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 4pF ±20ppm ±10ppm 20.736MHz 80Ω 贴片安装 2.5mm*2mm*600μm
供应商型号: SYE-ABM10W-20.7360MHZ-4-B2U-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM10W-20.7360MHZ-4-B2U-T3

ABM10W-20.7360MHZ-4-B2U-T3概述

    IoT Optimized Low Profile Quartz Crystal ABM10W Series

    1. 产品简介


    ABM10W系列是专为物联网(IoT)优化的低轮廓石英晶体。该系列的主要特点是尺寸小(2.5 x 2.0 x 0.6mm),能够适应高度受限的设计需求。这种紧凑型设计特别适用于能源节约型可穿戴设备和IoT应用。此外,它还广泛应用于蓝牙、近场通信(NFC)、无线模块等领域,确保机器到机器(M2M)连接的稳定性和可靠性。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 16.0000 | 50.0000 | MHz
    | 工作模式 | 基础
    | 操作温度范围 | -40 +125 | °C
    | 存储温度范围 | -55 +125 | °C
    | 频率公差@+25°C | -10 +10 | ppm | 可选范围 |
    | 温度稳定性@+25°C (参考值) | -10 +10 | ppm | 可选范围 |
    | 等效串联电阻(R1) 100 Ω
    | 并联电容(C0) 2.0 | pF
    | 负载电容(CL) | 4.0 pF | 可选范围 |
    | 驱动功率 | 10 100 | µW
    | 老化(1年) | -2 | +2 | ppm | @ 25°C±3°C
    | 绝缘电阻 | 500 MΩ | @ 100Vdc±15V

    3. 产品特点和优势


    - 能源节约:专门优化用于能源节约型可穿戴设备和IoT应用,符合低功耗设计需求。
    - 低寄生电容:表面镀层具有极低的寄生电容(低至4pF),提高了电路性能。
    - 紧凑设计:最大高度仅为0.6毫米,适合高度受限的设计需求。
    - 长期可靠性:密封工艺确保长期使用下的可靠性。
    - 广泛适用性:适用于各种IoT应用,如蓝牙、NFC、无线模块等。

    4. 应用案例和使用建议


    应用案例:
    - 用于蓝牙模块中的精确时钟信号产生。
    - 在NFC应用中作为频率基准。
    - 在无线模块中提供稳定的频率源。
    使用建议:
    - 在选择具体型号时,根据所需的工作温度范围进行挑选。
    - 根据应用的具体负载电容要求,调整CL值以确保最佳性能。
    - 使用过程中注意温度变化对性能的影响,尽量避免极端温度条件。

    5. 兼容性和支持


    ABM10W系列与其他标准石英晶体类似,具备良好的兼容性。对于特定的应用需求,可以通过联系制造商定制频率稳定性更高的版本。此外,制造商提供技术支持和维护服务,确保用户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率波动超出预期 | 检查工作温度是否超出推荐范围;调整负载电容 |
    | 温度变化引起信号不稳定 | 确保工作温度在推荐范围内;选用温度稳定性更高的型号 |
    | 驱动功率不足导致性能下降 | 检查驱动电路,增加合适的驱动电流 |

    7. 总结和推荐


    总结:
    ABM10W系列石英晶体以其卓越的性能和广泛的适用性,在物联网、可穿戴设备及无线通信领域有着显著的优势。低轮廓设计和高性能参数使其成为众多应用的理想选择。
    推荐:
    鉴于其出色的性能、合理的价格和广泛应用领域,我们强烈推荐ABM10W系列石英晶体用于各类需要高精度和可靠性的物联网和可穿戴设备项目。

ABM10W-20.7360MHZ-4-B2U-T3参数

参数
负载电容 4pF
频率稳定性 ±10ppm
频率容差 ±20ppm
等效串联电阻 80Ω
频率 20.736MHz
驱动电平 -
长*宽*高 2.5mm*2mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
