APAMP-128

产品分类: 天线
厂牌: ABRACON
产品描述: GPS L1,Galileo E1 1.5 50Ω 1.575GHz 10MHz SMA(DO-214AC) 磁性安装,贴片安装 40mm*35mm*13.5mm
供应商型号: Q-APAMP-128
供应商: 期货订购
标准整包数: 10

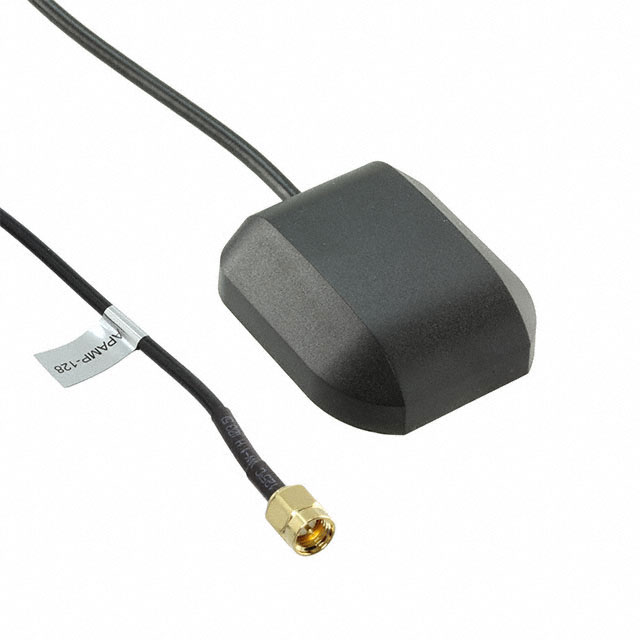

ABRACON 天线 APAMP-128

APAMP-128概述


    产品简介


    产品名称:GPS主动式天线模块(磁吸底座)
    这款GPS主动式天线模块是一款高性能、高灵敏度的电子元器件,适用于多种导航和定位系统。该模块以紧凑的设计、易安装的特点及符合RoHS标准而著称,特别适合于汽车导航、车辆监控以及个人追踪等领域。它的内置低噪声放大器(LNA)可显著提高接收信号的质量,从而确保最佳的GPS定位性能。

    技术参数


    天线部分:
    - 中心频率:1574.40MHz至1576.44MHz
    - 带宽:10.0MHz
    - 驻波比(VSWR):1.5:1
    - 极化方式:右旋圆极化(RHCP)
    - 阻抗:50Ω
    - 增益:3.5dBic(基于70×70mm接地平面)
    - 工作温度范围:-40°C 至 +80°C
    - 存储温度范围:-45°C 至 +85°C
    LNA(低噪声放大器)部分:
    - 中心频率:1574.40MHz至1576.44MHz
    - 直流电压:2.5V至3.5V
    - 增益:26dB至30dB(在+25°C±10°C下)
    - 输出驻波比(VSWR):≤2.0
    - 噪声系数:1.8dB(在+25°C±10°C下)
    - 直流电流消耗:14mA至16mA(在3.0V下)
    物理参数:
    - 尺寸:40.0×35.0×13.1mm
    - 电缆长度:300±10cm
    - 连接器类型:SMA-J3
    - 天线介质:陶瓷
    - 射频电缆:RG174
    - PCB材质:FR4
    - 屏蔽材料:镀锡钢板
    - 安装方式:磁吸底座

    产品特点和优势


    1. 高可靠性与高灵敏度:集成高性能LNA,显著提升信号接收质量。
    2. 紧凑设计:小尺寸(40.0×35.0×13.1mm),便于嵌入各种设备中。
    3. 易于安装:采用磁吸底座设计,方便快速固定。
    4. 环境适应性强:工作温度范围宽广(-40°C 至 +80°C),适合恶劣条件下的使用。
    5. RoHS合规:绿色环保设计,满足环保要求。
    这些特点使该天线模块在汽车导航、车辆监控和个人追踪等应用领域中表现出色。

    应用案例和使用建议


    应用案例:
    - 汽车导航系统:该模块被广泛用于现代车载导航设备,为用户提供精准的定位服务。
    - 个人追踪设备:如儿童手表、宠物追踪器等便携式设备。
    - 户外运动装备:登山、徒步旅行时提供实时定位功能。
    使用建议:
    - 确保天线的放置位置远离金属物体,以免干扰信号接收。
    - 尽量保持天线水平放置,避免因倾斜导致的信号弱化。
    - 定期检查电缆连接是否牢固,避免松动影响性能。

    兼容性和支持


    - 兼容性:该天线模块支持标准的SMA-J3连接器,可以轻松适配大多数主流的GPS接收机设备。
    - 技术支持:Abracon公司提供全面的技术支持,包括产品咨询、故障排查和维修服务。如有需要,可联系官方技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线接收信号较弱 | 检查天线放置位置,避免金属遮挡或天线倾斜;更换优质射频电缆。 |
    | 设备开机后无定位结果 | 检查供电电压是否正常,确认LNA增益设置正确;重启设备后重新搜索卫星。 |
    | 天线模块过热 | 确保设备通风良好,避免长时间高负载运行。 |

    总结和推荐


    综上所述,这款GPS主动式天线模块凭借其高灵敏度、紧凑设计及广泛的适用性,成为汽车导航、个人追踪领域的理想选择。产品在设计、性能和可靠性方面表现优异,且提供了良好的技术支持保障。因此,我们强烈推荐这款产品给需要高精度GPS定位功能的应用场景。
    如果您正在寻找一款高效、稳定且兼容性强的天线模块,那么这款产品无疑是您的不二之选!

APAMP-128参数

参数
最大电压驻波比 1.5
带宽 10MHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 GPS L1,Galileo E1
典型天线增益 -
长*宽*高 40mm*35mm*13.5mm
通用封装 SMA(DO-214AC)
安装方式 磁性安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

APAMP-128厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMP-128数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAMP-128 APAMP-128数据手册

APAMP-128封装设计

查看详情并下载
Symbol
Footprint
3D Model
