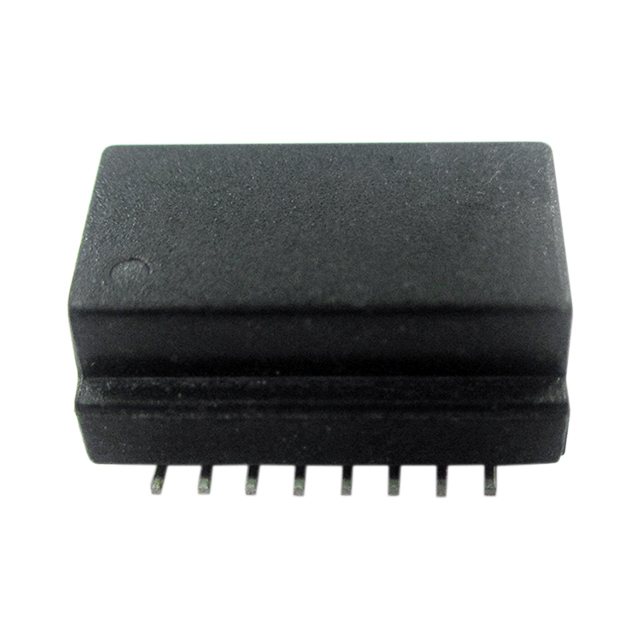

APT-106

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述: 数据通信变压器 12.8mm*850μm*850μm
供应商型号: Q-APT-106
供应商: 期货订购
标准整包数: 10
ABRACON 脉冲变压器 APT-106

APT-106概述

    电子元器件产品技术手册:APT-106 单端口10/100Base-T以太网变压器

    1. 产品简介


    APT-106 是一款专为10/100Base-T以太网设计的单端口变压器,能够提供卓越的信号隔离、信号调理及EMI抑制性能。该产品具有对称的发送(Tx)和接收(Rx)通道,支持自动MDI/MDIX功能,特别适用于交换机、路由器、服务器及网络接口卡(NIC)等场景。APT-106 符合IEEE 802.3标准,符合RoHS合规要求,能够在工业级和商业级环境下稳定运行。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作温度范围 | -40 | - | +85 | °C | 延伸温度范围 |
    | 存储温度范围 | -40 | - | +85 | °C | - |
    | 感应量 | - | 350 | - | µH | 100KHz, 0.1V @ 8mA |
    | 泄漏感应量 | - | 0.4 | - | µH | 100KHz, 0.1V |
    | 线间电容 | - | 25 | - | pF | 100KHz, 0.1V |
    | 直流电阻 | - | 1.5 | - | Ω | - |
    | 插入损耗 | -1.1 | - | -0.3 | dB | 0.3-100MHz |
    | 回波损耗 | -20 | - | - | dB | 30MHz |
    | 跨通道串扰抑制 | -45 | - | - | dB | 30MHz |
    | 差模到共模抑制比 | -42 | - | - | dB | 30MHz |

    3. 产品特点和优势


    APT-106 的核心优势在于其卓越的信号隔离和EMI抑制能力,这使得它非常适合于高可靠性需求的应用场合。此外,其设计符合多种领先的PHY IC制造商的要求,例如Broadcom、Marvell、Micrel和Microsemi。其独特的技术特点包括:
    - 支持自动MDI/MDIX功能。
    - 提供信号调理和EMI抑制功能。
    - 在宽广的温度范围内(-40°C至+85°C)保持稳定性能。
    - 高达1500Vrms的高压隔离测试能力。
    - RoHS和RoHS II合规性。

    4. 应用案例和使用建议


    APT-106 广泛应用于局域网设备,如交换机、路由器和服务器。具体应用包括但不限于VoIP设备、服务器集群和数据中心的网络连接模块。在实际使用中,为了确保最佳性能,建议:
    - 在焊接时遵循推荐的回流焊曲线,避免过高的温度峰值或不均匀的热分布。
    - 使用适当的PCB布局以优化电磁兼容性(EMC)。

    5. 兼容性和支持


    APT-106 与主流的PHY芯片完全兼容,确保了广泛的设备适应性。阿布拉康公司(Abracon)提供了全面的技术支持,包括详尽的产品文档和设计指南,以帮助客户顺利完成产品集成。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度超出额定范围导致设备失效 | 确保设备工作在指定的工作温度范围内。 |
    | 插入损耗超出预期 | 检查PCB布线是否符合推荐规范。 |
    | 设备无法正常工作 | 确认连接器插针正确插入并焊接牢固。 |

    7. 总结和推荐


    综上所述,APT-106 是一款高性能、高可靠性的单端口以太网变压器,具备出色的信号隔离和EMI抑制能力。其广泛的温度适应性和兼容性使其成为各类网络设备的理想选择。我们强烈推荐此产品用于需要高性能和高可靠性的工业及商业应用中。

APT-106参数

参数
匝数比 -
ET(伏特-时间) -
电感值 -
变压器类型 数据通信变压器
长*宽*高 12.8mm*850μm*850μm
零件状态 在售
包装方式 管装
