APAE2338L2540DDDB1-T

产品分类: 天线
厂牌: ABRACON
产品描述: 1.5 50Ω 2.3GHz 30MHz 黏合安装 25mm*25mm*4.6mm
供应商型号: APAE2338L2540DDDB1-T
供应商: Master
标准整包数: 25
ABRACON 天线 APAE2338L2540DDDB1-T

APAE2338L2540DDDB1-T概述


    产品简介

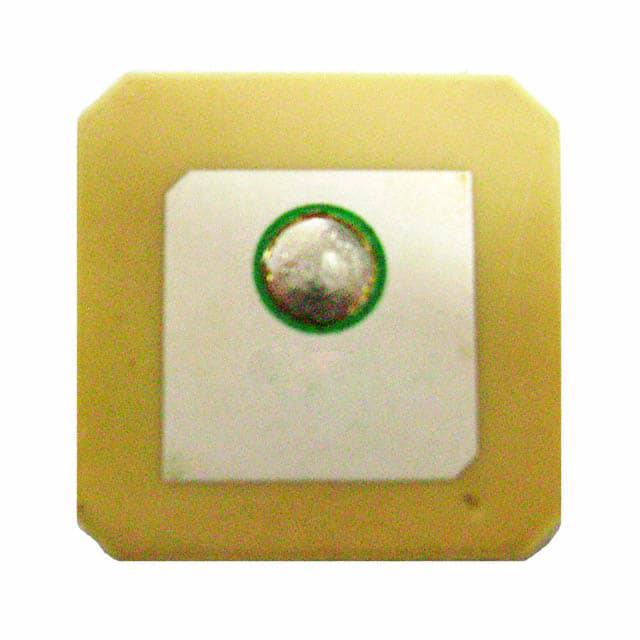

    APAE2338L2540DDDB1-T卫星SDARS天线是一款高性能的贴片式卫星无线电接收天线,专为卫星无线电系统(SDARS)设计。它具有高增益、紧凑尺寸和低剖面的特点,适合空间受限的应用场景。这款天线通过Pin型连接方式安装,支持定制化设计以满足特定需求,并符合RoHS环保标准。APAE2338L2540DDDB1-T主要应用于卫星无线电服务(SDARS),如卫星广播、车载通信等场景。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 2328.0 | 2338.0 | 2348.0 | MHz | 带宽±10 MHz |
    | 频率带宽 | — | 30 | — | MHz | 在70 mm直径接地平面条件下 |
    | VSWR(驻波比) | — | 1.5 | — | — | 中心频率下 |
    | 极化方式 | 左旋圆极化 | — | — | — | LHCP |
    | 输入阻抗 | — | 50 | — | Ω
    | 增益(峰值增益方向) | — | 5.0 | — | dBic | 在标准接地平面上 |
    | 温度系数 | — | 20 | — | ppm/°C

    产品特点和优势


    APAE2338L2540DDDB1-T天线具有以下显著特点和优势:
    1. 高增益:中心频率处的增益达到5.0 dBic,确保出色的信号接收能力。
    2. 紧凑设计:体积仅为25.0 × 25.0 × 4.0 mm³,非常适合空间受限的应用环境。
    3. 可靠性:通过RoHS认证,确保无铅且符合环保要求。
    4. 定制化选项:支持客户定制,以满足不同应用场景的需求。
    5. 工业标准:符合ISO9001:2008质量管理体系认证,产品质量可靠。
    这些特性使得APAE2338L2540DDDB1-T在市场上具有强大的竞争力,特别是在卫星广播、车载通信等领域表现优异。

    应用案例和使用建议


    应用案例
    1. 卫星广播:用于汽车卫星广播接收系统,提供稳定可靠的音频信号。
    2. 车载通信:作为车辆卫星导航系统的组成部分,实现精准定位和通信。
    使用建议
    - 接地平面优化:安装时需确保接地平面直径不小于70 mm,必要时进行微调以保证性能。
    - 避免机械损伤:严格遵守安装规范,避免对天线体施加过大的机械应力。
    - 环境控制:避免将天线暴露于高温或开放火焰环境中。

    兼容性和支持


    APAE2338L2540DDDB1-T天线可与多种卫星接收设备兼容,广泛适用于商业、工业和部分汽车应用。厂商提供全面的技术支持,包括产品咨询、安装指导和售后维护。此外,Abracon公司通过ISO9001:2008认证,确保产品质量和可靠性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 天线信号接收弱 | 确保接地平面直径大于70 mm,并调整位置。 |
    | 天线表面出现氧化现象 | 检查包装是否真空密封,如有异常联系供应商更换。 |
    | 天线无法正常工作 | 核实接线是否正确,确认设备匹配,联系技术支持。 |

    总结和推荐


    APAE2338L2540DDDB1-T天线凭借其高增益、紧凑尺寸和低剖面设计,在卫星无线电接收领域表现出色。它不仅满足了现代通信系统对小型化和高性能的要求,还通过RoHS认证确保了环保合规性。总体而言,这款天线非常适合需要高效信号接收的场景,强烈推荐给追求性能与可靠性的用户。

APAE2338L2540DDDB1-T参数

参数
天线类型 -
中心频率 2.3GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.5
带宽 30MHz
阻抗 50Ω
额定功率 -
长*宽*高 25mm*25mm*4.6mm
安装方式 黏合安装
零件状态 在售
包装方式 托盘

APAE2338L2540DDDB1-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAE2338L2540DDDB1-T数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAE2338L2540DDDB1-T APAE2338L2540DDDB1-T数据手册

APAE2338L2540DDDB1-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
