AFS14A26-915.00-T3

产品分类: SAW滤波器
厂牌: ABRACON
产品描述: Abracon 信号滤波器 AFS14系列 3 V 直流, 915MHz, , 表面安装器件
供应商型号: 2403538
供应商: 海外现货
标准整包数: 10
ABRACON SAW滤波器 AFS14A26-915.00-T3

AFS14A26-915.00-T3概述

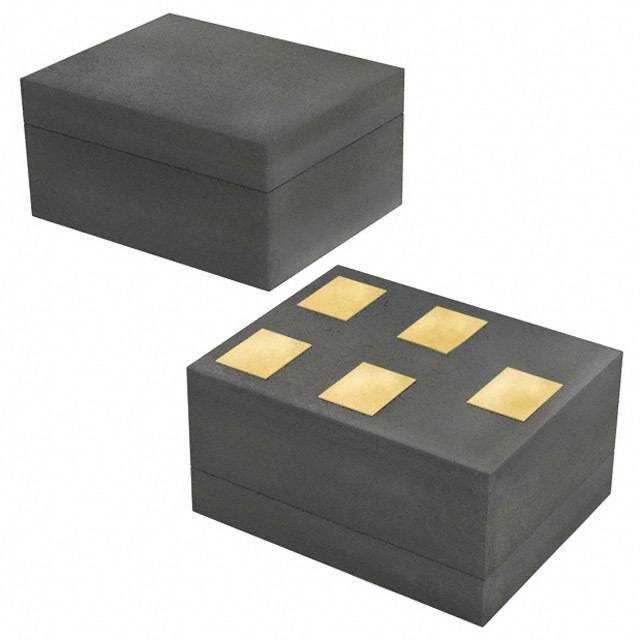

    AFS14A26-915.00-T3 表面贴装 915.00MHz 声表面波滤波器



    1. 产品简介



    AFS14A26-915.00-T3 是一种采用表面贴装技术(SMT)的声表面波(SAW)滤波器,中心频率为 915.00 MHz。这款滤波器特别适用于无线通信、遥控系统和手机等领域。它具有低插入损耗、高选择性和宽带抑制的特点,能够满足现代电子设备对信号处理的需求。


    2. 技术参数



    AFS14A26-915.00-T3 的主要技术参数如下:
    - 尺寸:1.4 x 1.1 x 0.7 mm(超薄 SMT 封装)
    - 输入功率:最大 +10 dBm
    - 直流耐受电压:最高 3.0 V DC
    - 工作温度范围:-30°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C
    - 中心频率:915.00 MHz
    - 插入损耗:2.5 至 3.1 dB(902 MHz 至 928 MHz)
    - 幅度波动:0.4 至 1.5 dB(902 MHz 至 928 MHz)
    - 群延迟变化:15 至 50 ns(902 MHz 至 928 MHz)
    - 输入/输出反射损耗:9.0 至 10.0 dB(902 MHz 至 928 MHz)
    - 阻抗:源阻抗 50 Ω,负载阻抗 50 Ω
    - 湿度敏感等级:不适用(Hermetically Sealed)


    3. 产品特点和优势



    AFS14A26-915.00-T3 的独特之处在于其低插入损耗和高选择性,能够在较宽的频段内提供出色的信号处理能力。它不需要外部匹配网络即可直接与 50Ω 系统接口,简化了设计过程。此外,其优异的宽带抑制特性使其非常适合在复杂的电磁环境中保持信号纯净度。


    4. 应用案例和使用建议



    这款滤波器广泛应用于无线通信设备中,如遥控装置和手机。在设计时,建议工程师注意滤波器的输入和输出阻抗匹配,以确保最佳性能。例如,在高频电路设计中,可以考虑使用低插入损耗的 PCB 材料,减少信号传输过程中的衰减。


    5. 兼容性和支持



    AFS14A26-915.00-T3 支持 50 Ω 的标准阻抗,与大多数无线通信系统的终端匹配良好。此外,Abracon 公司提供全面的技术支持和服务,包括详细的使用指南和技术文档。如果在应用过程中遇到问题,建议联系 Abracon 官方技术支持团队。


    6. 常见问题与解决方案



    - 问题:滤波器无法正常工作
    - 解决方法:检查电源电压是否在规定的范围内,确认输入信号频率是否符合滤波器的工作范围。
    - 问题:信号质量差
    - 解决方法:检查输入/输出阻抗是否正确匹配,确保 PCB 设计合理,避免信号传输过程中的干扰。


    7. 总结和推荐



    综上所述,AFS14A26-915.00-T3 表面贴装 915.00MHz SAW 滤波器是一款高性能的电子元器件,适用于多种无线通信设备。其独特的技术参数和特性使其在市场上具备显著的竞争优势。如果你需要一个性能稳定、易于集成且价格合理的滤波器解决方案,AFS14A26-915.00-T3 将是一个不错的选择。强烈推荐用于各种需要高质量信号处理的应用场合。

AFS14A26-915.00-T3参数

参数
中心频率 915MHz
阻抗 50Ω
带宽 26MHz
插入损耗 2.5dB
长*宽*高 1.4mm*1.1mm*700μm
通用封装 SMD-5P
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

AFS14A26-915.00-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AFS14A26-915.00-T3数据手册

厂牌 PDF简要描述 下载
ABRACON SAW滤波器 ABRACON AFS14A26-915.00-T3 AFS14A26-915.00-T3数据手册

AFS14A26-915.00-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.6062
50+ ¥ 4.3166
100+ ¥ 4.1515
250+ ¥ 3.9833
1000+ ¥ 3.9036
库存: 2850
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 56.06
直接购买
加入购物车
