APAMP-113

产品分类: 天线
厂牌: ABRACON
产品描述: GPS L1,Galileo E1 1.5 50Ω 1.575GHz 10MHz SMB(DO-214AA) 贴片安装,黏合安装 38mm*34mm*12.8mm
供应商型号: Q-APAMP-113
供应商: 期货订购
标准整包数: 10

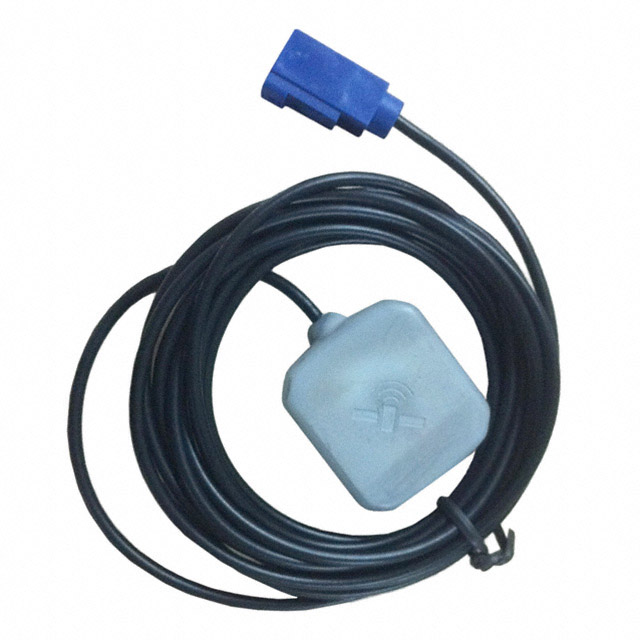

ABRACON 天线 APAMP-113

APAMP-113概述

    高品质GPS主动天线模块技术手册

    产品简介


    本产品为GPS主动天线模块(型号:APAMP-113),是一款紧凑型、高可靠性且灵敏度极高的天线模块,广泛应用于汽车导航、车载监控、个人追踪等领域。凭借其优秀的信号接收能力和便捷安装方式(采用粘贴式底座设计),该模块不仅符合RoHS环保标准,还支持多种复杂工作环境下的稳定运行。

    技术参数


    以下为GPS主动天线模块的核心技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 1574.40 | 1575.42 | 1576.44 | MHz | GPS频段 |
    | 带宽 | - | 10.0 | - | MHz
    | 增益 | 5 | 25 | 31 | dBic | 基于70×70mm接地平面计算 |
    | 输出驻波比 | - | 1.5 | - | :1 | 中心频率 |
    | 阻抗 | 50 50 | Ω
    | 工作温度范围 | -40 | +80 °C
    | 存储温度范围 | -45 | +85 °C
    其他特性包括:
    - ESD保护:直接放电±8kV,空气放电±15kV
    - 射频电缆:RG174,衰减1.3dB/m
    - 接头类型:FAKRA-C

    产品特点和优势


    1. 高灵敏度与低噪声:增益范围25至31 dBic,噪声系数仅为1.8 dB,确保了卓越的信号捕捉能力。
    2. 易安装设计:底部配备粘贴式胶带,便于快速固定,提升装配效率。
    3. 小巧轻便:尺寸仅为38.0 × 34.0 × 12 mm,适用于狭小空间的应用场景。
    4. 多环境适应性强:工作温度范围-40°C至+80°C,存储温度范围更广,适合恶劣环境。
    5. 绿色环保认证:符合RoHS II标准,满足全球环保要求。

    应用案例和使用建议


    该模块广泛应用于汽车导航系统、个人定位设备及监测设备中。例如,在车载导航场景下,建议将模块安装于车顶或无遮挡的窗户附近以获取最佳信号效果。此外,对于需要更高增益的应用场景,可以增加外部接地面积至70×70 mm,从而达到理论上的最大增益。
    使用建议:
    - 确保射频电缆长度符合需求,避免过长导致信号损耗。
    - 安装时需避免强磁场干扰和机械应力影响。
    - 对于高精度需求的应用场合,可额外添加屏蔽罩以增强抗干扰性能。

    兼容性和支持


    - 兼容性:APAMP-113模块可直接适配各类GPS接收机,接口为标准化的FAKRA-C型射频接头。
    - 技术支持:提供完整的开发文档和技术支持服务,联系Abracon公司可获得详尽指导。
    - 包装说明:每箱包含100个模块,适合大批量采购需求。

    常见问题与解决方案


    1. 问:模块信号强度不足怎么办?
    答:检查安装位置是否合理,确保无遮挡物;同时确认电缆长度适当,必要时缩短电缆并更换为低衰减材料。
    2. 问:为何会出现信号丢失现象?
    答:可能是外界电磁干扰所致,建议增加屏蔽措施或调整天线方向重新定位卫星。
    3. 问:如何验证模块正常工作?
    答:通过测试设备测量输出信号强度(S21)及输入驻波比(S11),正常情况下应分别达到29 dB和1.5以内。

    总结和推荐


    综合评估:
    - 优点:该模块具备高精度、高性能、高可靠性的特点,尤其适合对尺寸和灵敏度要求较高的应用场景。
    - 适用性:无论是消费级还是工业级需求,此模块都能胜任,且完全符合RoHS环保规范。
    推荐结论:
    鉴于上述优异的技术参数与应用表现,我们强烈推荐此款GPS主动天线模块(APAMP-113)作为高效信号接收解决方案,特别是在导航、监控和个人追踪领域具有显著市场竞争力。
    欲了解更多详细信息,请访问官网[www.abracon.com](http://www.abracon.com)。

APAMP-113参数

参数
典型天线增益 -
最大电压驻波比 1.5
带宽 10MHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 GPS L1,Galileo E1
长*宽*高 38mm*34mm*12.8mm
通用封装 SMB(DO-214AA)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装

APAMP-113厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMP-113数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAMP-113 APAMP-113数据手册

APAMP-113封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 90.1313
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 45065.65
